西门子SMART IE数据采集网关

WTGNet-SMART(西门子SMART)

产品介绍:西门子SMART IE协议转换网关(WTGNET-SMART), 用于西门子SMART IE系列触摸屏与西门子S71200/1500/300系列PLC通讯,支持触摸屏和PLC的IP地址跨网段。

产品详细

WTGNet-SMART
西门子SMART IE数据采集网关


01
应用场景


1.1 应用场景


西门子SMART IE数据采集网关WTGNET-SMART, 用于西门子SMART IE系列触摸屏与西门子S71200/1500/300系列PLC通讯支持触摸屏和PLCIP地址跨网段。

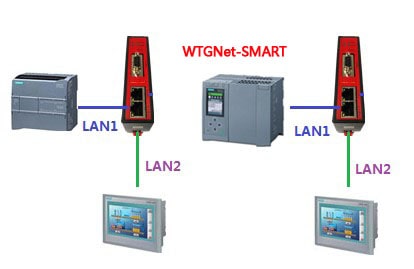

西门子SMART IE数据采集网关网络示意图


02
安装连接


安装方式:西门子SMART IE数据采集网关采用标准35mm导轨安装、外供直流24V电源;

连接方式:将西门子SMART IE数据采集网关的LAN1的双端口交换机连接到西门子S71200/1500/300系列PLC的以太网口,西门子SMART IE数据采集网关的LAN2的SMART触摸屏的网口。


西门子SMART IE数据采集网关现场安装图


03
参数配置


通过参数配置工具或者web网页配置参数。


3.1 搜索设备


打开参数配置工具WTGLink,选择电脑和西门子SMART IE数据采集网关连接的网卡,点击【搜索】按钮,可以搜索到西门子SMART IE数据采集网关


西门子SMART IE数据采集网关配置界面


3.2 修改IP地址


如需要修改西门子SMART IE数据采集网关IP地址、子网掩码和默认网关,可以鼠标右键西门子SMART IE数据采集网关,选择【修改IP地址】,在弹出的对话框中,输入想要修改参数后,点击【修改】按钮;


西门子SMART IE数据采集网关修改IP地址



3.3 打开设备


双击西门子SMART IE数据采集网关,或者鼠标右键,选择【打开设备】选项,可以进入西门子SMART IE数据采集网关的参数设置、诊断、测试页面;


西门子SMART IE数据采集网关打开配置界面



3.4 配置界面


打开后配置界面如下:


西门子SMART IE数据采集网关参数配置


参数说明如下:


1、设备信息区:显示西门子SMART IE数据采集网关型号、序列号、MAC地址等基本信息;

2、操作按钮区:

【导入配置】:将存储的配置导入覆盖当前配置;

【导出配置】:将当前的配置导出存储成文件保存;

【清除日志】:将日志区的信息清除;

【刷新】:刷新设备信息区域;

【下载配置】:将当前的配置下载到西门子SMART IE数据采集网关内;

【上载配置】:将西门子SMART IE数据采集网关内的配置上载到配置软件;

【模块重启】:桥接型重启;

【下载固件】:更新西门子SMART IE数据采集网关固件;

3、设备名称:用户可以设置西门子SMART IE数据采集网关连接设备的名称,便于设备信息管理;

4、LAN1参数配置:IP地址、子网掩码、默认网关

说明:LAN1的IP地址需要与S71200/1500/300系列PLC的IP在同一个网段。

5、LAN2参数配置:IP地址、子网掩码、默认网关

说明:LAN2的IP地址需要与SAMRT触摸屏的IP在同一个网段。

6、PLC地址:填入连接PLC的IP地址;

7、V区对应的DB块块号,用户可以修改,默认对应DB1;

M区、I区、Q区地址不变;


04
参数配置


SMART触摸屏参数配置:PLC的位置填入西门子SMART IE数据采集网关的LAN2的IP地址。


05
西门子S71200/1500系列PLC参数配置


PLC需要开放PUT/GET访问权限;


DB需要取消优化的块访问;



05
技术参数


基本参数产品名称:西门子SMART IE数据采集网关
产品型号:WTGNet-SMART
描述:西门子SAMRT触摸屏连接西门子S7-1200/1500/300系列PLC通讯转换
产品外观外壳颜色:工业黑
通讯指示灯:Pwr/Bus
以太网指示灯:Link/Active
复位按钮:Reset
尺寸(L*W*H):110*30*70mm
重量:100g
安装方式:35mm导轨安装
电源供电方式:外供DIP2
电压:24VDC/100mA
通讯口LAN1接口类型:双端口交换机(RJ45)
传输速率:10/100M自适应
通讯协议:TCP/UDP协议
支持设备:PLC、触摸屏、PC等以太网通讯设备
通讯口LAN2接口类型:以太网(RJ45)
传输速率:10/100M 自适应
通讯协议:TCP/UDP协议
TCP连接数:16
参数配置参数工具:WTGLink
WEB浏览器:默认IP:192.168.1.188
工作环境温度:-20~85℃
湿度:95%非凝露
认证电磁兼容性:EMC 2014/30/EU
CE
