WTGNet-S7MPI Pro

西门子数控840D/810D采集网关

用户将西门子S-300ModbusRTU采集网关直接插在PLC的MPI或者DP通讯口上即可；如果PLC的通讯口上原本插了触摸屏，可先将触摸屏拔下，待西门子S-300ModbusRTU采集网关插好后，再将触摸屏插在西门子S-300ModbusRTU采集网关的扩展口上。

安装完成后，我们通过网线将电脑和西门子S-300ModbusRTU采集网关连接起来，可以通过登录WEB网页或者参数设置工具两种方式对西门子S-300ModbusRTU采集网关的参数进行设置。为了满足不同需求的用户，西门子S-300ModbusRTU采集网关的WEB网页界面支持中英文两种语言；为了用户在实际应用中更加方便地管理现场设备，西门子S-300ModbusRTU采集网关开放了【设备名称】参数，用户可以为西门子S-300ModbusRTU采集网关连接的现场设备命名。

通过WEB网页设置西门子S-300ModbusRTU采集网关参数之前，需要将电脑的IP地址设置成和西门子S-300ModbusRTU采集网关的IP地址（出厂时的IP地址为192.168.1.188）在同一网段。

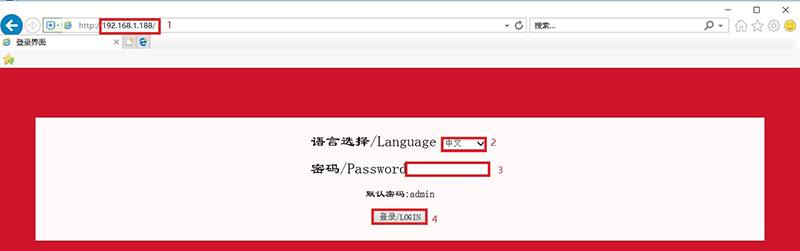

正确设置好电脑的IP地址后，打开浏览器（以IE浏览器为例），在浏览器的地址栏输入西门子S-300ModbusRTU采集网关的IP地址：192.168.1.188（以出厂时的IP为例），点击回车键后，即可打开西门子S-300ModbusRTU采集网关的登录界面：

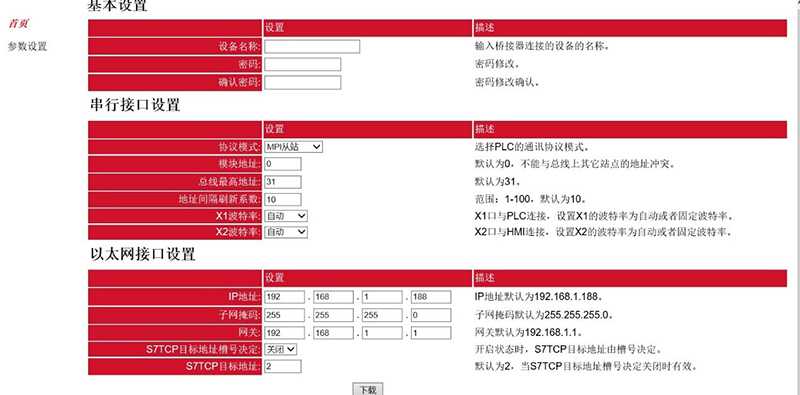

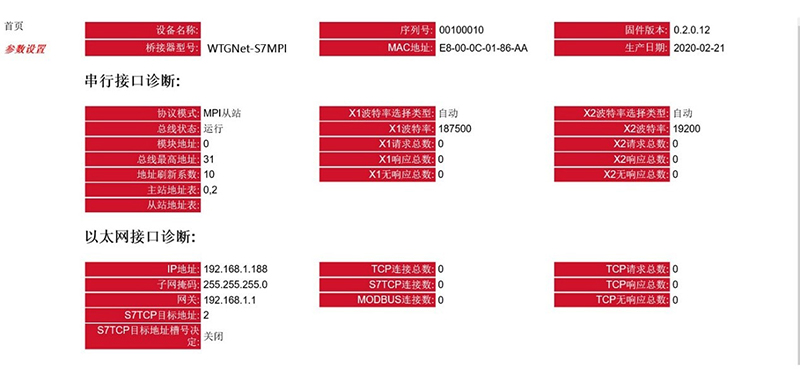

通过【语言选择】选择显示界面为中文或者英文，并在【密码】处输入正确的登录密码后，点击【登录】按钮即可打开西门子S-300ModbusRTU采集网关的首页：

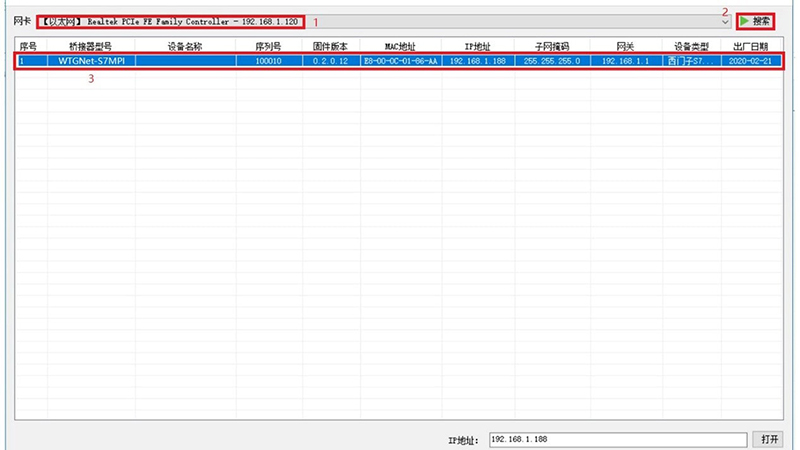

打开参数配置工具WTGLink，选择电脑和西门子S-300ModbusRTU采集网关连接的网卡，点击【搜索】按钮，可以搜索到西门子S-300ModbusRTU采集网关；

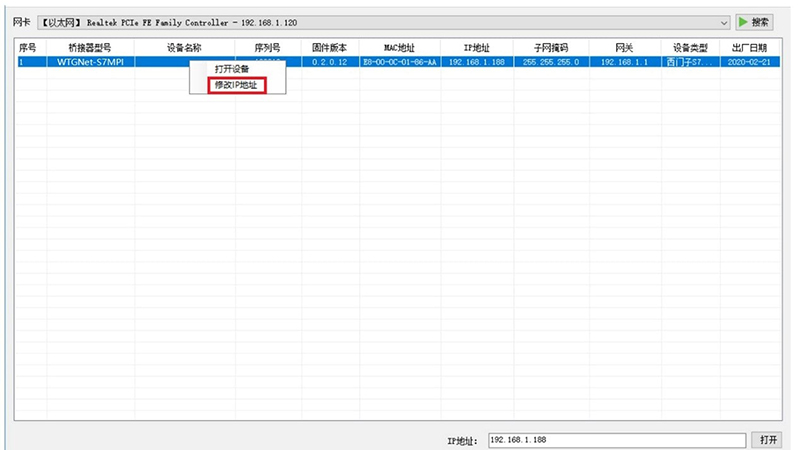

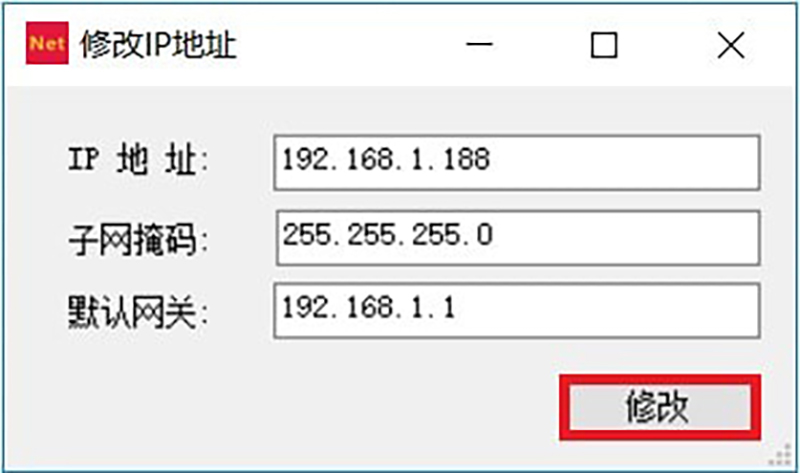

如果要修改西门子S-300ModbusRTU采集网关IP地址、子网掩码、网关参数，可以选中西门子S-300ModbusRTU采集网关，右键鼠标，选择【修改IP地址】，在弹出的对话框中，输入想要修改的IP地址、子网掩码、网关后，点击【修改】按钮；

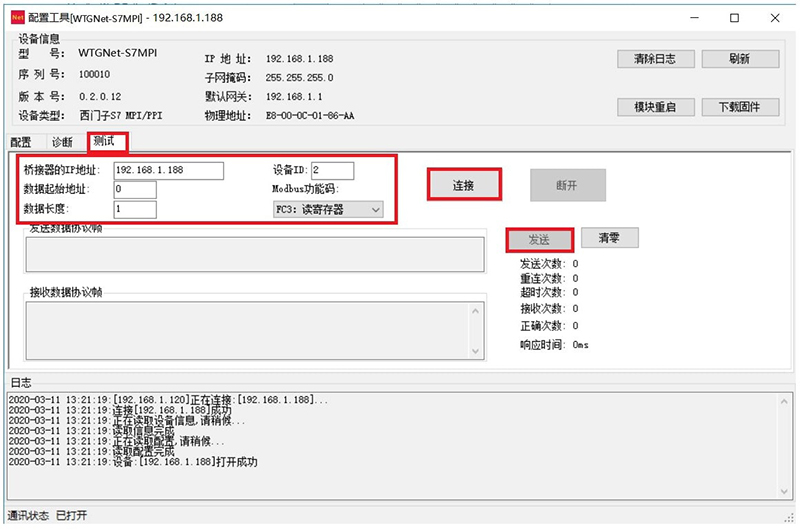

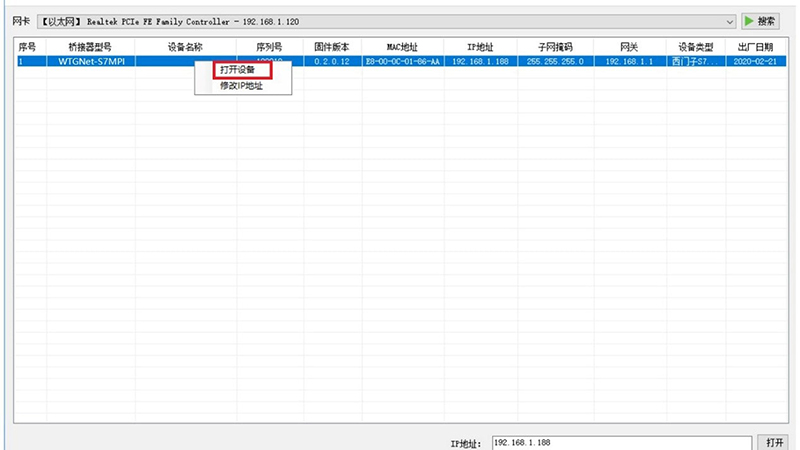

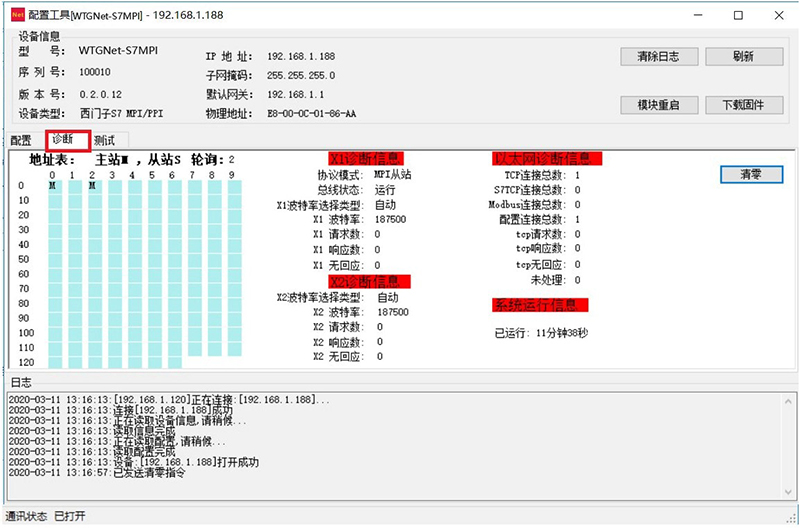

选择西门子S-300ModbusRTU采集网关，右键鼠标，选择【打开设备】可以进入西门子S-300ModbusRTU采集网关的参数设置、诊断、测试页面；

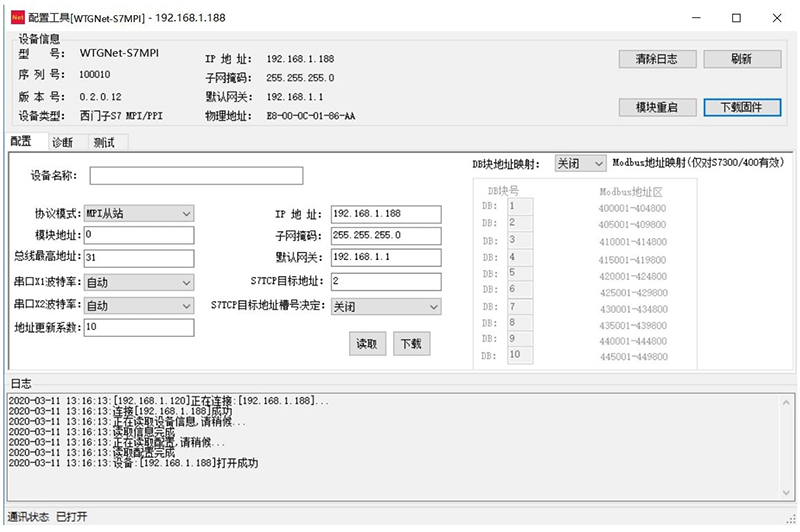

打开通讯置界面如下：

参数说明如下：

【设备名称】：可以为西门子S-300ModbusRTU采集网关连接的现场设备命名，例如：1号空压机，也可以不设置；
【协议模式】：可设置为MPI主从站(当西门子S-300ModbusRTU采集网关插在PLC的MPI口上)或者PROFIBUS(当西门子S-300ModbusRTU采集网关插在PLC的DP口上)；
【模块地址】：设置西门子S-300ModbusRTU采集网关的站地址，不和总线其它设备的站地址冲突；
【总线地址】：设置总线能识别设备的站地址，建议默认；
【串口X1波特率】：可设置为自动，自动状态:西门子S-300ModbusRTU采集网关自动识别和plc通讯的波特率，也可根据实际plc的波特率手动设置波特率；
【地址间隔刷新系数】：建议默认；
【串口X2模式】：默认为HMI，无需修改；
【串口X2波特率】：可设置为自动，自动状态:西门子S-300ModbusRTU采集网关自动识别和触摸屏通讯的波特率，也可根据实际触摸屏的波特率手动设置波特率，此参数仅对桥接型有意义；
【IP地址】：设置西门子S-300ModbusRTU采集网关的IP地址；
【子网掩码】：设置西门子S-300ModbusRTU采集网关的子网掩码；
【网关】：设置西门子S-300ModbusRTU采集网关的网关；
【S7TCP目标地址槽号决定】：开启状态：S7TCP目标地址由槽号决定；
【S7TCP目标地址】：当【S7TCP目标地址槽号决定】为关闭状态，此参数才起作用，手动设置S7TCP目标地址；
【OpenTcp端口】：默认为1099，建议默认；
修改完参数，点击【下载】按钮即可。
