4.2 WEB网页说明

通过WEB网页设置顾美PLC数据采集网关参数之前，需要将电脑的IP地址设置成和顾美PLC数据采集网关的IP地址（出厂时的IP地址为192.168.1.188）在同一网段。

正确设置好电脑的IP地址后，打开浏览器（以IE浏览器为例），在浏览器的地址栏输入顾美PLC数据采集网关的IP地址：192.168.1.188（以出厂时的IP为例），点击回车键后，即可打开顾美PLC数据采集网关的登录界面：

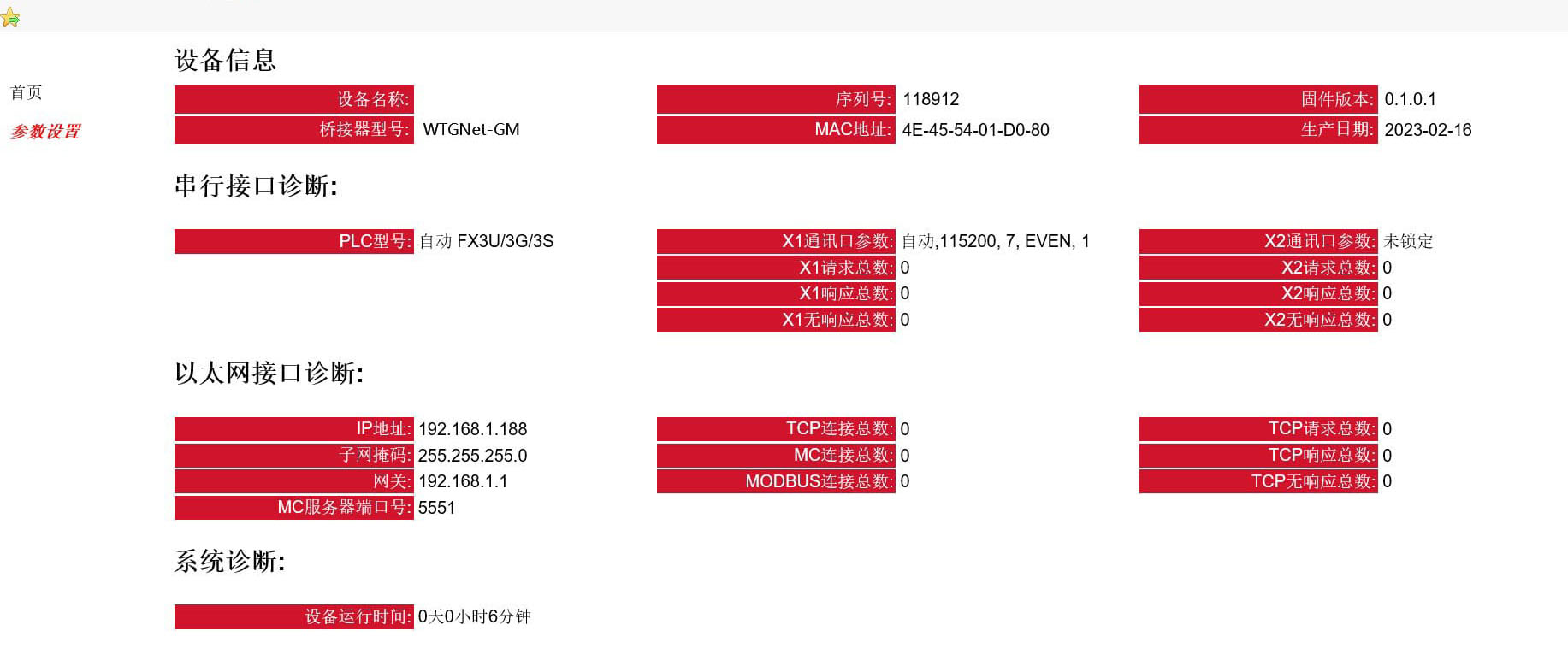

通过【语言选择】选择显示界面为中文或者英文，并在【密码】处输入正确的登录密码后，点击【登录】按钮即可打开顾美PLC数据采集网关的首页：

通过首页可以看到顾美PLC数据采集网关的运行情况，点击左边导航栏的【参数设置】，进入参数设置页面：

参数说明如下：

【设备名称】：可以为顾美PLC数据采集网关连接的现场设备命名，例如：1号空压机，也可以不设置；

【密码】和【确认密码】：修改登录密码，必须保证两次输入的字符一致，如果不一致或者不设置，登录密码为默认登录密码：admin；

【PLC型号自适应】：当此状态为开启时，顾美PLC数据采集网关会自动识别plc型号，建议开启；

【PLC型号手动选择】：当【PLC型号自适应】为关闭状态，此参数才起作用，选择顾美PLC数据采集网关所连接plc的正确型号；

【X1波特率手动选择】；当【PLC型号自适应】为关闭状态，此参数才起作用，选择顾美PLC数据采集网关和plc通讯的波特率；

【X2波特率自适应】：当此状态为开启时，顾美PLC数据采集网关会自动识别和触摸屏通讯的波特率，建议开启；

【X2波特率手动选择】：当【X2波特率自适应】为关闭状态，此参数才起作用，选择顾美PLC数据采集网关和触摸屏通讯的波特率；

【IP地址】：设置顾美PLC数据采集网关的IP地址；

【子网掩码】：设置顾美PLC数据采集网关的子网掩码；

【网关】：设置顾美PLC数据采集网关的网关；

【MC服务器端口号】：设置MC协议通讯的端口号，建议默认；

修改完参数，点击【下载】按钮即可。

4.3 参数设置工具说明

4.3.1搜索设备

打开参数配置工具WTGLink，选择电脑和顾美PLC数据采集网关连接的网卡，点击【搜索】按钮，可以搜索到顾美PLC数据采集网关；

4.3.2 修改IP地址

如果要修改顾美PLC数据采集网关IP地址、子网掩码、网关参数，可以选中顾美PLC数据采集网关，右键鼠标，选择【修改IP地址】，在弹出的对话框中，输入想要修改的IP地址、子网掩码、网关后，点击【修改】按钮；

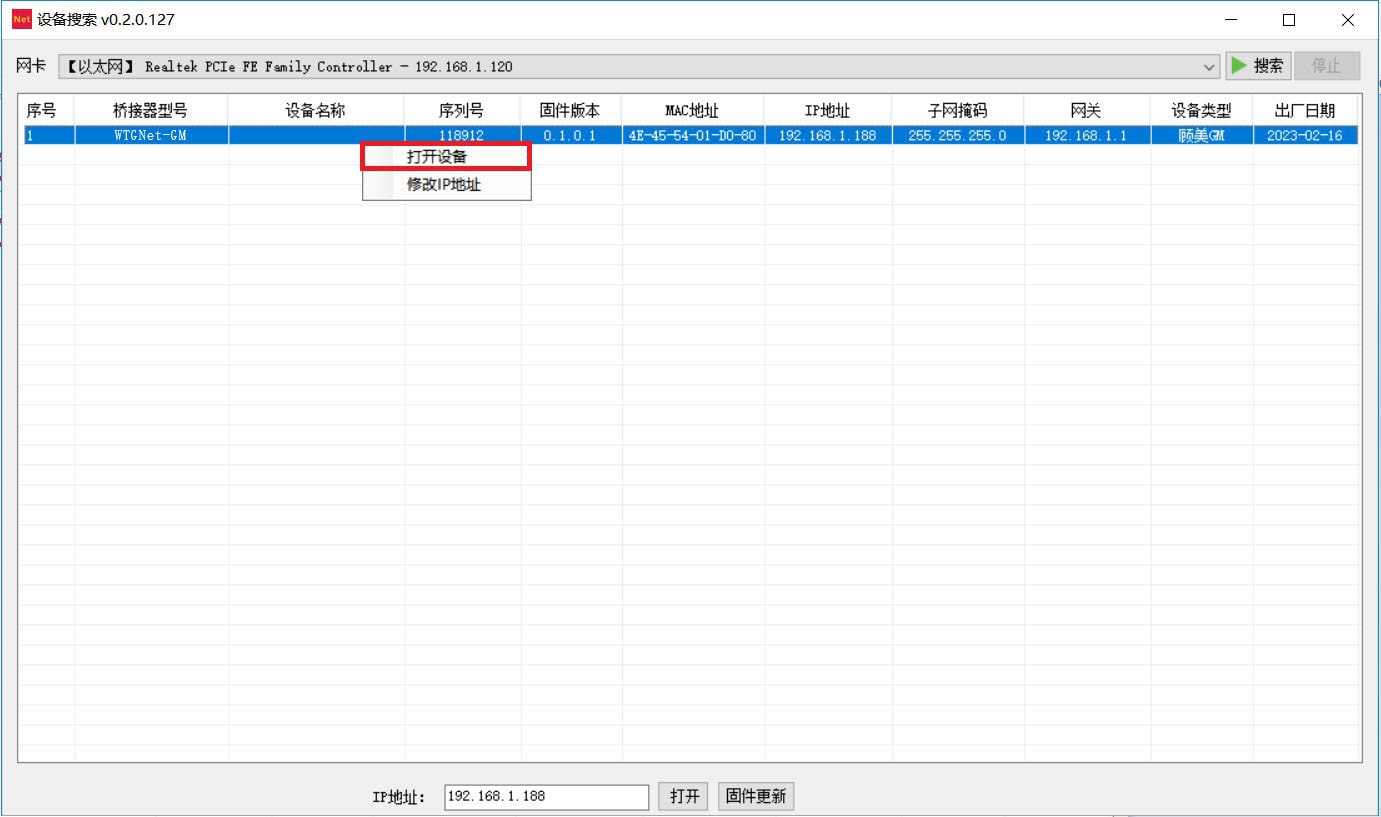

4.3.3 打开设备

选择顾美PLC数据采集网关，右键鼠标，选择【打开设备】可以进入顾美PLC数据采集网关的参数设置、诊断、测试页面；

4.3.4配置界面

打开后配置界面如下：

参数说明如下：

【设备名称】：可以为顾美PLC数据采集网关连接的现场设备命名，例如：1号空压机，也可以不设置；

【PLC型号自适应】：当此状态为开启时，顾美PLC数据采集网关会自动识别plc型号，建议开启；

【PLC型号手动选择】：当【PLC型号自适应】为关闭状态，此参数才起作用，选择顾美PLC数据采集网关所连接plc的正确型号；

【X1波特率手动选择】；当【PLC型号自适应】为关闭状态，此参数才起作用，选择顾美PLC数据采集网关和plc通讯的波特率；

【X2波特率自适应】：当此状态为开启时，顾美PLC数据采集网关会自动识别和触摸屏通讯的波特率，建议开启；

【X2波特率手动选择】：当【X2波特率自适应】为关闭状态，此参数才起作用，选择顾美PLC数据采集网关和触摸屏通讯的波特率；

【IP地址】：设置顾美PLC数据采集网关的IP地址；

【子网掩码】：设置顾美PLC数据采集网关的子网掩码；

【网关】：设置顾美PLC数据采集网关的网关；

【MC服务器端口号】：设置MC协议通讯的端口号，建议默认；

【Modbus TCP端口号】：设置Modbus TCP协议通讯的端口号，建议默认；

修改完参数，点击【下载】按钮即可。
