三菱Q数据采集网关WTGNet-Q

WTGNet-Q(三菱Q)

产品介绍:三菱Q采集网关,三菱Q协议转换网关,三菱Q(WTGNet-Q),WTGNet-Q用于三菱Q系列PLC以太网通讯和数据采集。

产品详细

WTGNet-Q
三菱Q数据采集网关


01
产品简介

三菱Q数据采集网关WTGNet-Q主要为工业设备联网项目提供硬件支持,帮助上层终端通过以太网的方式采集底层工业设备(主要为PLC,但不局限于PLC的设备)的数据,进而对这些数据进行统计和分析。

WTGNet-Q三菱Q数据采集网关适用于三菱Q系列PLC。


点击此处“三菱Q数据采集网关与上位机软件通讯和数据采集”查看更多内容


02
特色功能


01
支持多主站通讯,扩展口可以连触摸屏;
02
即插即用,无需外供电源,波特率自适应;
03
支持数据点表自动侦测;
04
同时支持WEB和参数工具进行参数设置和在线诊断;
05
支持三菱MCTCP以太网通讯,支持GS Work2、GS Developer、组态王等软件通过以太网方式直连PLC;
06
以太网集成ModbusTCP服务器,可以通过标准的Modbus协议直接和PLC通讯;
07
以太网支持ModbusTCP通讯,最多支持16个上位机的连接;
08
提供高级语言编程(如VB、VC、C#等)示例,方便与管理系统对接;
09
可配合4G无线路由器或云平台实现远程访问。


03
典型应用


WTGNet-Q三菱Q数据采集网关不仅支三菱编程口通讯协议,扩展串口通讯口还支持连接GOT、MCGS、威纶、proface、步科/等触摸屏和编程电缆等,同时以太网口还支持GS Work2、GS Developer,Kepware 、KEPServerEX、组态王(KingView)、力控(ForceControl)通讯、杰控(FameView)、WINCC通讯、ModScan32等行业标准上位机软件的通讯和数据采集,同时还支持私有协议对接各数采厂家的数据采集平台。


三菱Q数据采集网关_01


04
使用说明


4.1 安装与参数设置


用户可通过通讯电缆将三菱Q数据采集网关和现场PLC连接起来后,将三菱Q数据采集网关固定安装在标准导轨上;如果PLC的通讯口上原本插了触摸屏,可先将触摸屏拔下,待三菱Q数据采集网关插好后,再将触摸屏插在三菱Q数据采集网关的扩展口上。

安装完成后,我们通过网线将电脑和三菱Q数据采集网关连接起来,可以通过登录WEB网页或者参数设置工具两种方式对三菱Q数据采集网关的参数进行设置。为了满足不同需求的用户,三菱Q数据采集网关的WEB网页界面支持中英文两种语言;为了用户在实际应用中更加方便地管理现场设备,三菱Q数据采集网关开放了【设备名称】参数,用户可以为三菱Q数据采集网关连接的现场设备命名。


4.2 WEB网页说明


通过WEB网页设置三菱Q数据采集网关参数之前,需要将电脑的IP地址设置成和三菱Q数据采集网关的IP地址(出厂时的IP地址为192.168.1.188)在同一网段。

正确设置好电脑的IP地址后,打开浏览器(以IE浏览器为例),在浏览器的地址栏输入三菱Q数据采集网关的IP地址:192.168.1.188(以出厂时的IP为例),点击回车键后,即可打开三菱Q数据采集网关的登录界面:


三菱Q数据采集网关_02


通过【语言选择】选择显示界面为中文或者英文,并在【密码】处输入正确的登录密码后(默认密码为:admin),点击【登录】按钮即可打开三菱Q数据采集网关的首页:


三菱Q数据采集网关_02


通过首页可以看到三菱Q数据采集网关的运行情况,点击左边导航栏的【参数设置】,进入参数设置页面:


三菱Q数据采集网关_03


参数说明如下:

设备名称】:可以为三菱Q数据采集网关连接的现场设备命名,例如:1号空压机,也可以不设置;

【密码】和【确认密码】:修改登录密码,必须保证两次输入的字符一致,如果不一致或者不设置,登录密码为默认登录密码:admin;

【X1通讯口参数自适应】:目前只支持关闭状态;

【X1波特率】:手动选择三菱Q数据采集网关和plc通讯的波特率,建议设置为115200;

【X1数据位】:手动选择三菱Q数据采集网关和plc通讯的数据位,建议默认;

【X1校验位】:手动选择三菱Q数据采集网关和plc通讯的校验位,建议默认;

【X1停止位】:手动选择三菱Q数据采集网关和plc通讯的停止位,建议默认;

【X1通讯间隔】:通讯命令间隔时间,建议默认;

【X1重试次数】:通讯异常重试次数,建议默认;

【X1超时时间】:通讯超时时间,建议默认;

【X2通讯口参数自适应】:当此状态为开启时,三菱Q数据采集网关会自动识别和触摸屏通讯的波特率,建议开启;

【X2波特率】:当【X2通讯口参数自适应】状态为关闭时有效,手动选择三菱Q数据采集网关和触摸屏通讯的波特率;

【X2数据位】:当【X2通讯口参数自适应】状态为关闭时有效,手动选择三菱Q数据采集网关和触摸屏通讯的数据位;

【X2校验位】:当【X2通讯口参数自适应】状态为关闭时有效,手动选择三菱Q数据采集网关和触摸屏通讯的校验位;

【X2停止位】:当【X2通讯口参数自适应】状态为关闭时有效,手动选择三菱Q数据采集网关和触摸屏通讯的停止位;

【MODBUS服务器端口号】:设置MODBUS协议通讯的端口号,建议默认;

【MC端口号】:设置MC协议通讯的端口号,建议默认;

【IP地址】:设置三菱Q数据采集网关的IP地址;

【子网掩码】:设置三菱Q数据采集网关的子网掩码;

【网关】:设置三菱Q数据采集网关的网关;

修改完参数,点击【下载】按钮即可。


4.3 参数设置工具说明


4.3.1搜索设备


打开参数配置工具WTGLink,选择电脑和三菱Q数据采集网关连接的网卡,点击【搜索】按钮,可以搜索到三菱Q数据采集网关;


三菱Q数据采集网关_04

4.3.2 修改IP地址


如果要修改三菱Q数据采集网关IP地址、子网掩码、网关参数,可以选中三菱Q数据采集网关,右键鼠标,选择【修改IP地址】,在弹出的对话框中,输入想要修改的IP地址、子网掩码、网关后,点击【修改】按钮;


三菱Q数据采集网关_05


三菱Q数据采集网关_06

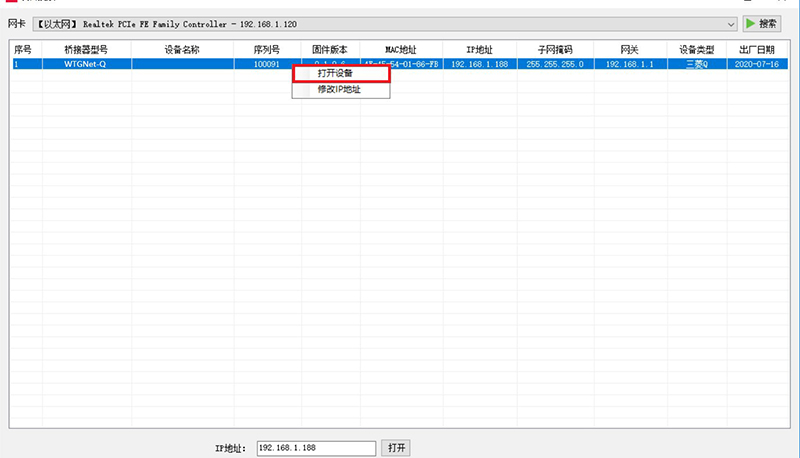

4.3.3 打开设备


选择三菱Q数据采集网关,右键鼠标,选择【打开设备】可以进入三菱Q数据采集网关的参数设置、诊断、测试页面;

三菱Q数据采集网关_07



4.3.4配置界面


打开后配置界面如下:


三菱Q数据采集网关_08



参数说明如下:


设备名称】:可以为三菱Q数据采集网关连接的现场设备命名,例如:1号空压机,也可以不设置;

【X1口—波特率】:手动选择三菱Q数据采集网关和plc通讯的波特率,建议设置为115200;

【X1口—数据位】:手动选择三菱Q数据采集网关和plc通讯的数据位,建议默认;

【X1口—校验位】:手动选择三菱Q数据采集网关和plc通讯的校验位,建议默认;

【X1口—停止位】:手动选择三菱Q数据采集网关和plc通讯的停止位,建议默认;

【X1口—帧间隔】:通讯命令间隔时间,建议默认;

【X1口—重试次数】:通讯异常重试次数,建议默认;

【X1口—超时】:通讯超时时间,建议默认;

【X2口—自适应】:当此状态为开启时,三菱Q数据采集网关会自动识别和触摸屏通讯的波特率,建议开启;

【X2口—波特率】:当【X2口—自适应】状态为关闭时有效,手动选择三菱Q数据采集网关和触摸屏通讯的波特率;

【X2口—数据位】:当【X2口—自适应】状态为关闭时有效,手动选择三菱Q数据采集网关和触摸屏通讯的数据位;

【X2口—校验位】:当【X2口—自适应】状态为关闭时有效,手动选择三菱Q数据采集网关和触摸屏通讯的校验位;

【X2口—停止位】:当【X2口—自适应】状态为关闭时有效,手动选择三菱Q数据采集网关和触摸屏通讯的停止位;

【MODBUS—端口】:设置MODBUS协议通讯的端口号,建议默认;

【MC—端口】:设置MC协议通讯的端口号,建议默认;

【IP地址】:设置三菱Q数据采集网关的IP地址;

【子网掩码】:设置三菱Q数据采集网关的子网掩码;

【网关】:设置三菱Q数据采集网关的网关;

修改完参数,点击【下载】按钮即可。


4.3.5诊断界面


选择【诊断】选项页,打开诊断界面可以查看三菱Q数据采集网关的运行情况:


三菱Q数据采集网关_09



4.2.6测试界面


选择【测试】选项页,打开测试界面,设置完通讯参数,依次点击【连接】按钮----【发送】按钮,可以测试三菱Q数据采集网关和plc的modbus通讯;


三菱Q数据采集网关_10



05
技术参数


基本参数产品名称:三菱Q数据采集网关
产品型号:WTGNet-Q
描述:三菱Q系列PLC以太网通讯
产品外观外壳颜色:工业黑
通讯指示灯:Pwr/Bus
以太网指示灯:Link/Active
复位按钮:Reset
尺寸(L*W*H):110*30*70mm
重量:100g
安装方式:35mm导轨安装
电源供电方式:PLC通讯口直接取电/外供DIP2
电压:24VDC/100mA
通讯口Com1接口类型:MD6(RS232)
传输速率:9.6/19.2/38.4/115.2K   BPS
通讯协议:三菱编程口协议
支持设备:三菱Q系列PLC
通讯口Com2接口类型:MD6(RS232)
传输速率:9.6/19.2/38.4/115.2K   BPS
通讯协议:三菱编程口协议
支持设备:GOT、MCGS、威纶、proface、步科等人机
以太网通讯口接口类型:RJ45
传输速率:10/100M
通讯协议:MCTCP/ModbusTCP
TCP连接数:16
上位软件编程软件:GSWork2/GSDeveloper
组态软件:WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等
OPC软件:Kepware   OPC、Matricon OPC
参数配置参数工具:WTGLink
WEB浏览器:默认IP:192.168.1.188
工作环境温度:-20~85℃
湿度:95%非凝露
认证电磁兼容性:2014/30/EU
CE
