ACB断路器维保检测


ACB断路器维保检测_01



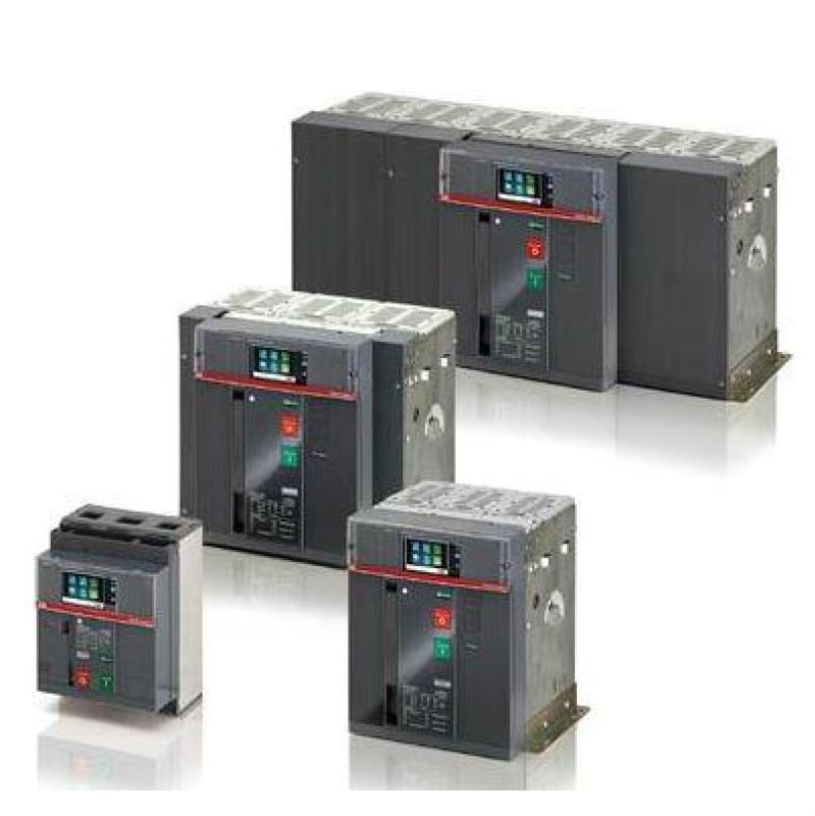

ACB框架断路器维保检测


断路器是一种以开关方式工作的电流保护执行器件,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,断路器具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便等优点,所以目前被广泛应用,是中低压配电网中一种重要的保护电器。

点击可编辑


断路器部分维保作业统计示例表

性能分类检查整理清洁润滑紧固不合格说明
电气连接性能
连接电阻均小于 100微欧。
电气绝缘性能
绝缘摇表测量,绝缘电阻大于0.5兆欧。
装配稳定性能
各附件保养后,各固定位置紧固,无松动。
故障保护性能
脱扣单元响应及时,动作正确。
状态指示性能
本体机械指示、二次回路电气指示正确、一致。
储能动作性能
机械储能、电动储能工作正常,储能、释放能量正常。
隔离动作性能
断路器摇出、摇进正常,状态指示正确,限位功能完好。
分合动作性能欠压线圈有发热
机械、电气分合闸功能异常,动作顺畅。
机械联锁性能
机械联锁有效(断路器本身)。
电气联锁性能
电气联锁有效。


点击可编

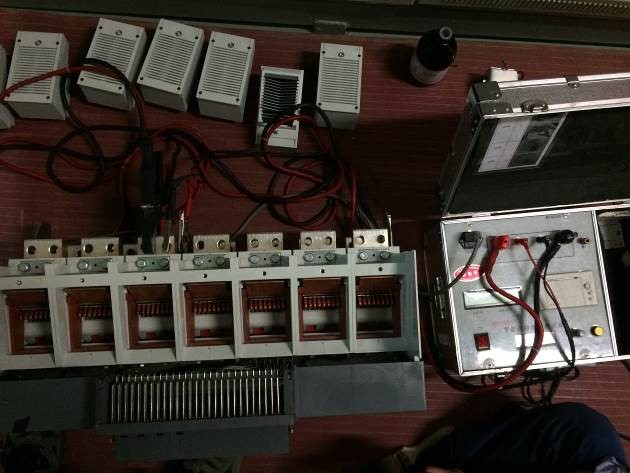

01 电气连接性能

ACB断路器维护保养_00

使用工具:回路电阻测试仪

维保部位:断路器上、下桩头及动静触头连接电阻


检测要求:


  1.  断路器由于长期运行,断路器的后方动触头有轻微氧化现象,表面出现黑色氧化物及附着轻微灰尘,同时桩头上残留原导电脂干固后的残渣。以上原因会导致桩头与框架插件之间的接触电阻变大,引起断路器局部温升,导致CT受热损坏,导致断路器烧毁,同时CT连接插头松动会导致脱扣单元误动作;

  2. 在长期工作中,要求电接触在长期通过额定电流时,温升不超过规定数值。接触电阻要求稳定;

  3. 在短时通过短路电流时,要求电接触不发生熔焊或触头材料的喷溅。在关合过程中,要求触头能关合短路电流,不发生熔焊或严重损坏;

  4. 在开断过程中,要求触头在开断电路时电磨损尽可能小;

  5.  对断路器上下桩头及动静触头进行表面除尘、清理作业;

  6.  合闸状态对断路器上下桩头及动静触头接触电阻进行检测,并与标准进行对比。

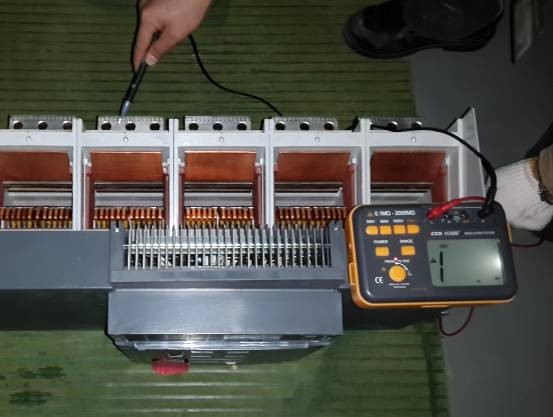

02 电气绝缘性能

ACB断路器维护保养_02

使用工具:兆欧表

维保部位:断路器本体相间、相地绝缘电阻


检测要求:


  1. 在不通电的状态下对断路器本体绝缘性能进行检测,可以提前发现绝缘材料的绝缘缺陷,并提前采取相应的措施避免电气事故的发生;

  2. 国家标准,绝缘电阻应不小于0.5兆欧。

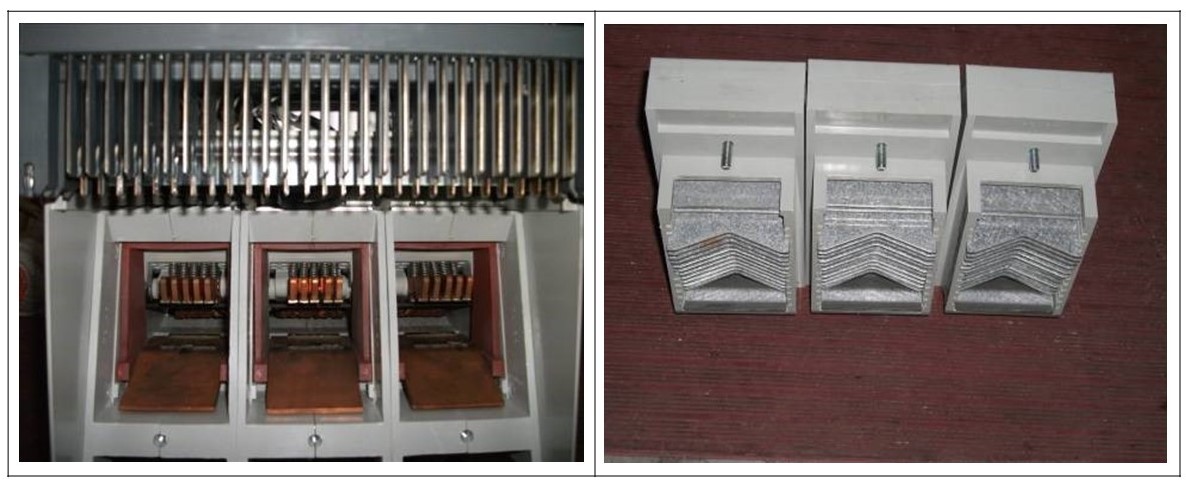

03 断路器灭弧罩及灭弧室检查

ACB断路器维护保养_03

使用工具:维保工具(螺丝刀,套筒等)

维保部位:各相灭弧罩及灭弧室


检测要求:


  1. 使用吸尘器吸除灭弧室内的灰尘;

  2. 使用抹布蘸酒精擦拭灭弧室内动静触头;

  3. 使用压缩空气或毛刷清理灭弧罩内的灰尘。

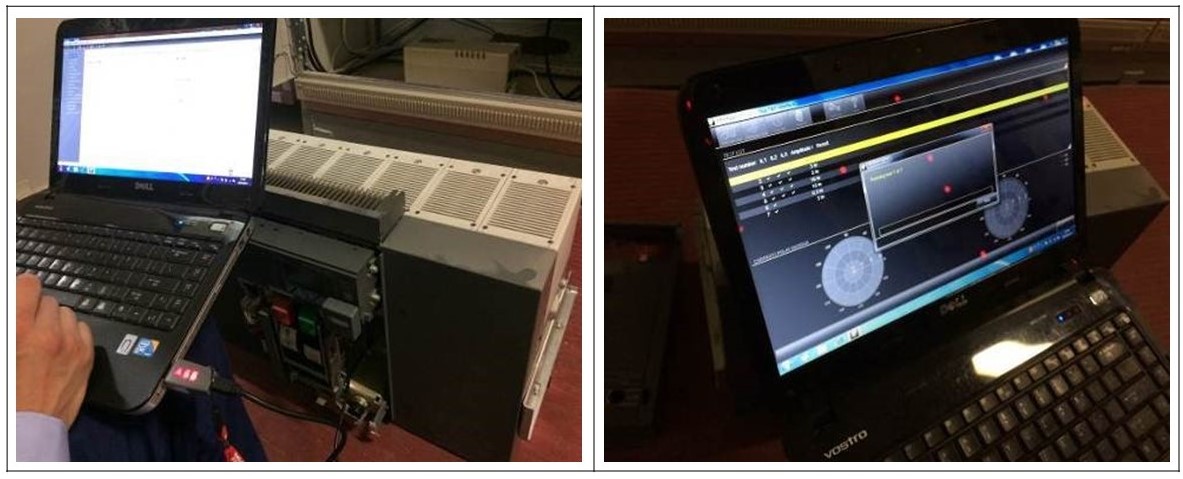

04 保护单元性能检测

ACB断路器维护保养_04

使用工具:ABB 软件及ABB PR010检查器

维保部位:脱扣单元


检测要求:


  1. 断路器脱扣单元是断路器对线路及负载进行保护的核心器件,对设备的稳定运行及人身保障有着至关重要的作用;

  2. 通过给定脱扣单元模拟电流值检测脱扣单元的性能好坏;

  3. 如测试数据通过,说明脱扣单元性能良好;如测试数据未通过,说明脱扣单元性能下降,也可能内部电子器件损坏;

  4. 脱扣单元响应及时,动作正确。

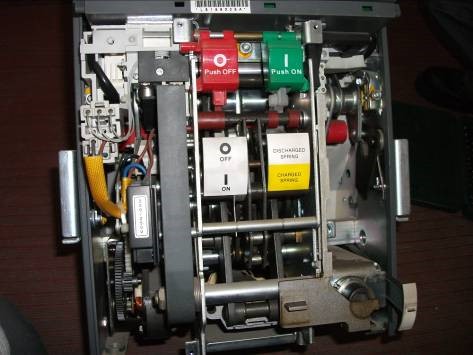

05 储能机构动作性能检测

ACB断路器维护保养_05

使用工具:开关机械特性测试仪

维保部位:储能电机、储能机构


检测要求:


  1. 对储能机构进行机械储能、电动储能;

  2. 检查其工作是否正常,储能、释放能量是否正常;

  3. 对储能电机、储能机构进行润滑作业。


06 隔离动作性能检测

ACB断路器维护保养_06

使用工具:维保工具(螺丝刀,套筒等)

维保部位:断路器摇进、摇出机构


检测要求:


  1. 断路器摇出、摇进正常,状态指示正确,限位功能完好;

  2. 对摇进、摇出机构进行润滑作业。

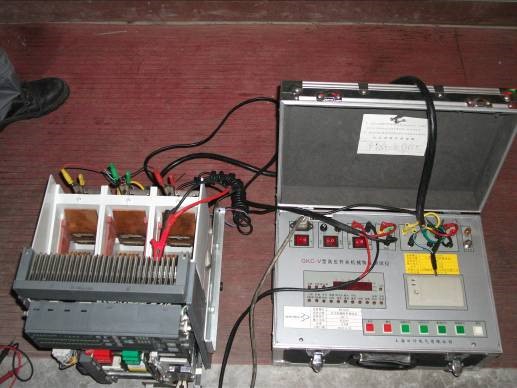

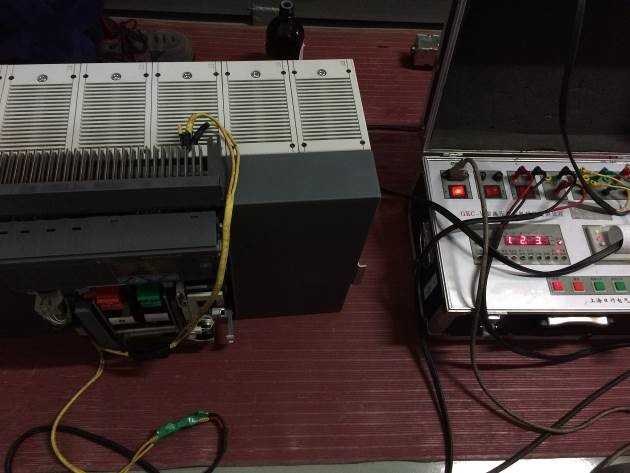

07 分合闸动作性能检测

ACB断路器维护保养_07

使用工具:开关机械特性测试仪,调压器

维保部位:分合闸机构、分合闸线圈、欠压线圈


检测要求:


  1. 断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的稳定运行;

  2. 断路器的长期使用,其弹簧弹力等出现不同程度的下降;

  3. 机械特性参数是判断断路器性能的重要参数之一;

  4. 对断路器的分合闸机构进行检测,查看分合闸各参数,与国标参数进行对比。

  5. 对分合闸线圈、欠压线圈进行检测,查看其性能完整性;

  6. 对分合闸机构进行润滑作业。

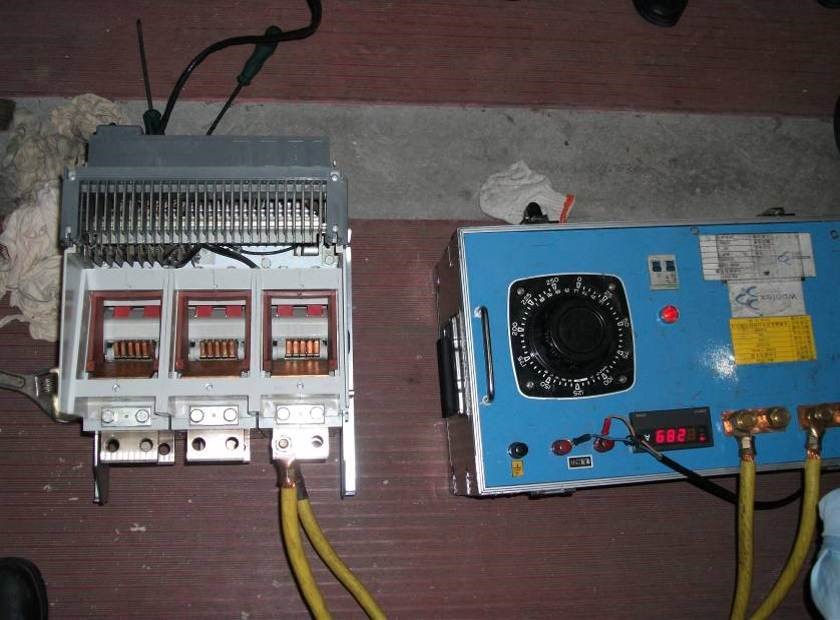

09 互感器性能检测

ACB断路器维护保养_08

使用工具:维保工具(大电流检测器)

维保部位:断路器内部互感器


检测要求:


  1. 互感器绕组误差在-10%~10%为正常;

  2. 若互感器精度误差较大,容易造成脱扣单元误动作,导致断路器跳闸,影响公司正常生产。
