WTGNet-CCL(三菱网口Q/L)
产品介绍：三菱Q/L协议转换网关，WTGNet-CCL，主要应用于三菱Q系列、L系列网口PLC的以太网数据采集，以太网（RJ45）通讯口直接插入，ModbusTCP协议和MC协议通讯；采用三通设计，电源外供DIP2，24VDC/100mA。无需修改PLC任何参数，编程软件或采集软件通过网关的以太网对PLC数据监控和采集，触摸屏可以通过扩展的双网口（RJ45）口与PLC进行通讯。
产品详细
三菱Q/L协议转换网关，WTGNet-CCL，主要应用于三菱Q系列、L系列网口PLC的以太网数据采集。
PLC系列 | PLC型号 | 产品型号 | 备注 |
三菱 | Q网口系列PLC | WTGNet-CCL | 自带网口的CPU如Q06UDEH |
三菱 | L网口系列PLC | WTGNet-CCL | |
三菱 | 网络模块 | WTGNet-CCL | 如QJ71E71-100 |
1、 支持IP地址跨网段NAT转换；
2、 支持三菱PLC的modbusTCP通讯，无需编程。
3、 支持多个通讯端口的转换；
4、 支持8通道TCP/UDP通讯配置；
5、 支持16个以太网通讯连接；
6、 可同时连接多个设备；
典型应用如下：
安装方式：三菱Q/L协议转换网关采用标准35mm导轨安装、外供直流24V电源；

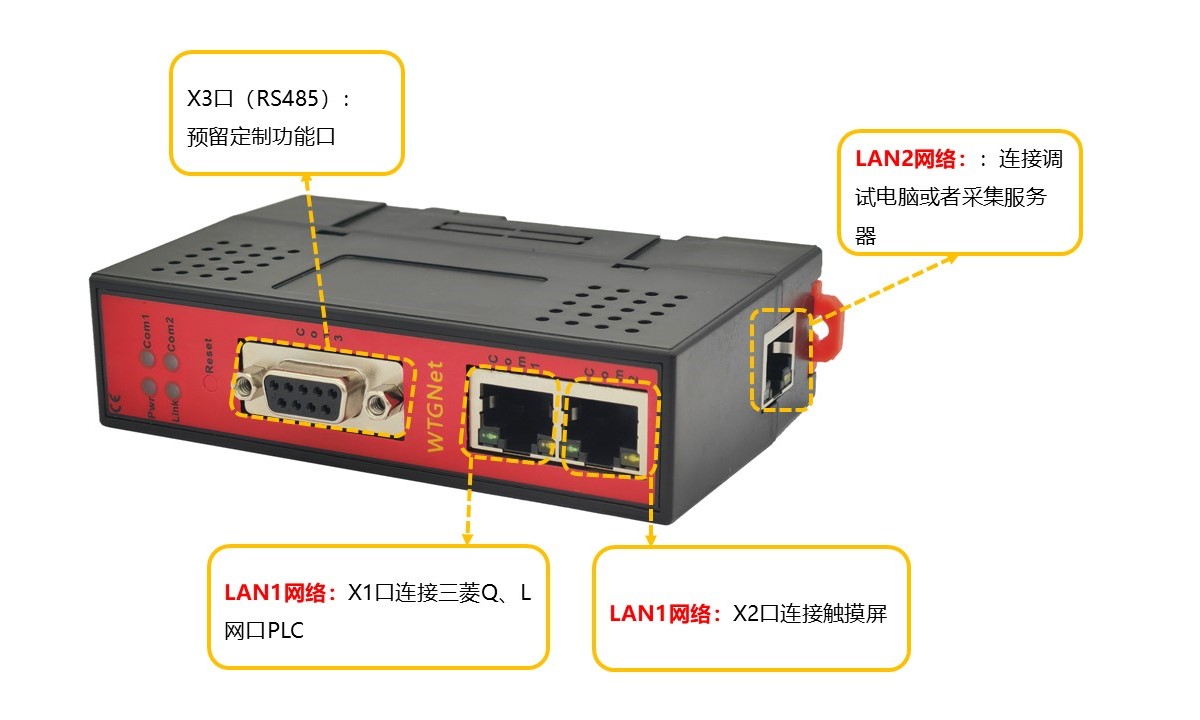

连接方式：将三菱Q/L协议转换网关的LAN1的双端口交换机连接到三菱Q/L系列PLC和触摸屏的以太网口，三菱Q/L协议转换网关的LAN2的网口连接到计算机的网口或者局域网网络。三菱Q/L系列PLC采用MC协议通讯时，需在通过GX Works软件打开【参数】-->>【PLC参数】-->>【内置以太网端口设置】-IP地址设置-勾选“运行RUN中写入（FTP与MC协议）”
安装完成后，我们通过网线将电脑和三菱Q/L协议转换网关连接起来，可以通过登录WEB网页或者参数设置工具两种方式对三菱Q/L协议转换网关的参数进行设置。建议下载配置工具进行现场调试，便于诊断、测试与PLC和触摸屏的通讯情况。
基本参数 | 产品名称： | 三菱Q/L协议转换网关 |
产品型号： | WTGNet-CCL | |
描述： | 用于三菱Q/L以太网系列PLC通讯转换 | |
产品外观 | 外壳颜色： | 工业黑 |
通讯指示灯： | Pwr/Bus | |
以太网指示灯： | Link/Active | |
复位按钮： | Reset | |
尺寸（L*W*H）： | 110*30*70mm | |
重量： | 100g | |
安装方式： | 35mm导轨安装 | |
电源 | 供电方式： | 外供DIP2 |
电压： | 24VDC/100mA | |
通讯口LAN1 | 接口类型： | 双端口交换机（RJ45） |
传输速率： | 10/100M自适应 | |
通讯协议： | TCP/UDP协议 | |
支持设备： | PLC、触摸屏、PC等以太网通讯设备 | |
通讯口LAN2 | 接口类型： | 以太网（RJ45） |
传输速率： | 10/100M 自适应 | |
通讯协议： | TCP/UDP协议 | |
TCP连接数： | 16 | |
参数配置 | 参数工具： | WTGLink |
WEB浏览器： | 默认IP：192.168.1.188 | |
工作环境 | 温度： | -20~85℃ |
湿度： | 95%非凝露 | |
认证 | 电磁兼容性： | EMC 2014/30/EU |
CE | 是 |
