PLC数据采集网关咨询
WTGNet-4NAT（多设备跨网段转换）
产品介绍：多通道IP跨网段转换网关，WTGNet-4NAT，支持最多4台设备8个通道IP地址跨网段转换，为不方便修改参数的以太网通讯的工业设备（网口全系列PLC，PC设备）的信息化联网提供便捷的解决方案。多通道IP跨网段转换网关，WTGNet-4NAT，采用双网卡设计，网卡1采用4端口交换机，可以连接4台设备，可以配置4个网段；网卡2采用单网口设计，可以配置4个网段。
产品详细
多通道IP跨网段转换网关，WTGNet-4NAT，主要用于多台网口系列PLC或PC设备的跨网段转换IP地址和端口后，数据采集项目的建设。
设备名称 | PLC类型 | 产品型号 | 备注 |
IP跨网段转换网关 | 西门子、三菱、欧姆龙、松下、台达、安川等网口PLC；PC控制设备 | 转换目标设备数量1台； 可跨网段隔离并转换； 可同网段隔离并转换； 最大转换8个端口； | |
西门子、三菱、欧姆龙、松下、台达、安川等网口PLC；PC控制设备 | WTGNet-NAT_Pro | 转换目标设备数量1台； 可跨网段隔离并转换； 不支持同网段隔离并转换； 可全端口一键转换； | |
多通道IP跨网段转换网关 | 西门子、三菱、欧姆龙、松下、台达、安川等网口PLC；PC控制设备 | WTGNet-4NAT | 转换目标设备数量4台； 可跨网段隔离并转换； 可同网段隔离并转换； 最大转换8个端口； |
1、 支持IP地址跨网段NAT转换；
2、 每个IP支持多个通讯端口的转换；
3、 支持8通道TCP/UDP通讯配置；
4、 支持16个以太网通讯连接；
5、 可同时连接多个不同网段的以太网设备；
6、 支持将一个IP转换成多个不同网段的IP地址；
7、 支持将多个网段的IP地址，转换成同一个网段的IP地址
安装方式：多通道IP跨网段转换网关采用标准35mm导轨安装、外供直流24V电源；

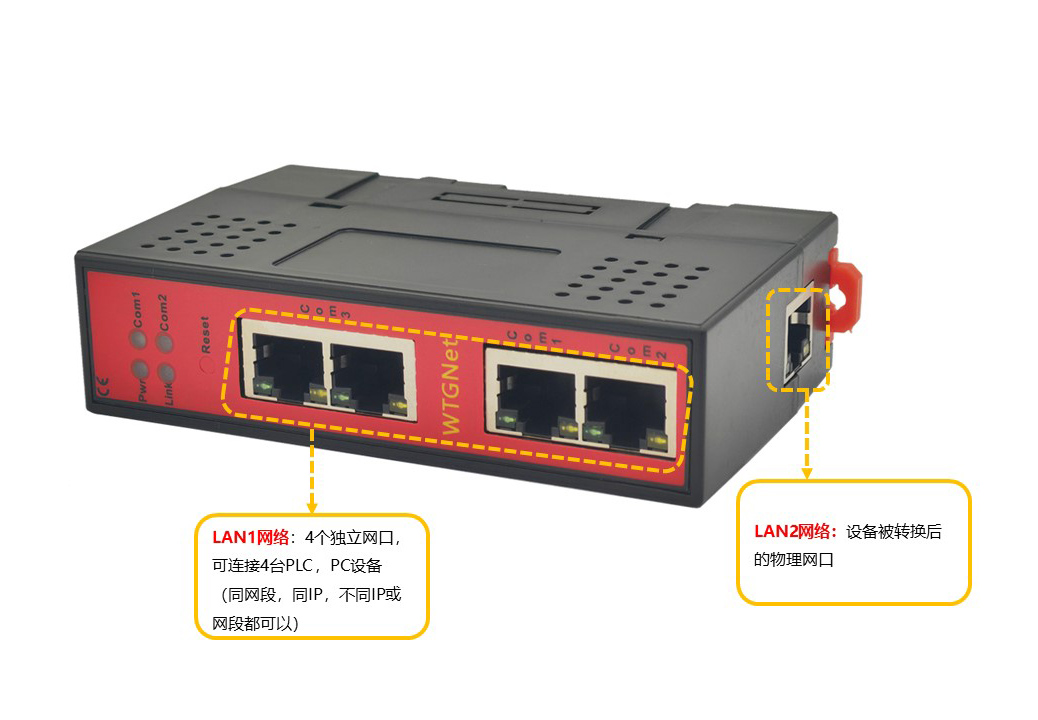

连接方式：将多通道IP跨网段转换网关的LAN1的双端口交换机连接到用户设备（如：PLC、触摸屏）的以太网口，多通道IP跨网段转换网关的LAN2的网口连接到计算机的网口或者局域网网络。
安装完成后，我们通过网线将电脑和多通道IP跨网段转换网关连接起来，可以通过登录WEB网页或者参数设置工具两种方式对多通道IP跨网段转换网关的参数进行设置。建议下载配置工具进行现场调试，便于诊断、测试与PLC和触摸屏的通讯情况。
基本参数 | 产品名称： | 多通道IP跨网段转换网关 |
产品型号： | WTGNet-4NAT | |
描述： | 以太网设备IP地址和通讯端口转换 | |
产品外观 | 外壳颜色： | 工业黑 |
通讯指示灯： | Pwr/Bus | |
以太网指示灯： | Link/Active | |
复位按钮： | Reset | |
尺寸（L*W*H）： | 110*30*70mm | |
重量： | 100g | |
安装方式： | 35mm导轨安装 | |
电源 | 供电方式： | 外供DIP2 |
电压： | 24VDC/100mA | |
通讯口LAN1 | 接口类型： | 四端口交换机（RJ45） |
传输速率： | 10/100M自适应 | |
通讯协议： | TCP/UDP协议 | |
支持设备： | PLC、触摸屏、PC等以太网通讯设备 | |
通讯口LAN2 | 接口类型： | 以太网（RJ45） |
传输速率： | 10/100M 自适应 | |
通讯协议： | TCP/UDP协议 | |
TCP连接数： | 16 | |
参数配置 | 参数工具： | WTGLink |
默认地址： | 默认IP：192.168.1.188 | |
工作环境 | 温度： | -20~85℃ |
湿度： | 95%非凝露 | |
稳定性测试 | 老化测试 | 10-60度循环运行192小时， |
启停检测 | 1秒间隔，69万次通断电 | |
稳定性测试 | 1440小时无故障持续运行 | |
抗震 | GBT 2423.10-2008 振动（正弦） 3.5mm/35Hz/30min | |
认证 | 电磁兼容性： | EMC 2014/30/EU |
CE | 是 |
