PLC数据采集网关咨询
WTGNet-CX（欧姆龙CPM/C200）

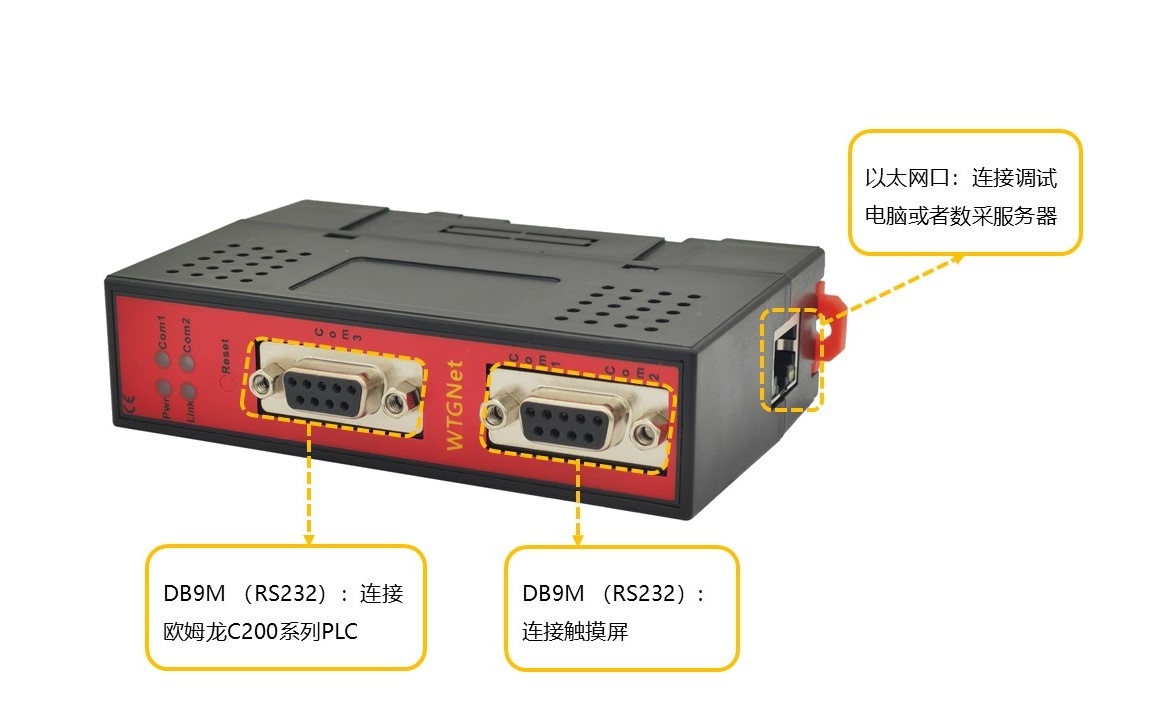

产品介绍：欧姆龙CX协议转换网关，WTGNet-CX，主要应用于欧姆龙C200系列PLC数据采集，DSUB9M（RS232）通讯口直接插入，支持C-Mode通信协议通讯；采用三通设计，即插即用（自动获取电源，无需额外供电，部分设备需额外供电）。无需修改PLC任何参数，编程软件或采集软件通过网关的以太网对进行数据监控和数据采集，触摸屏可以通过扩展的RDSUB9M（RS232）口与PLC进行通讯。
产品详细
欧姆龙CX协议转换网关为姆龙C系列（CPM、CQM、C200、C1000等）PLC专用。
PLC系列 | PLC型号 | 产品型号 | 备注 |
CPM/C200 | C1000,C2000,C200; CPM1,CPM2 CQM,IDSC,SRM1; | WTGNet-CX | 10/20针接口,需要另配转接线。 |
PLC带20针接口 | CPM1A/CPM2A/CQM1 | WTGNet-CX | PLC通讯口被触摸屏占用； PLC通讯口未被占用； 配一根数据转接线CQM1-CIF02，需要外接24VDC电源。 |
PLC带10针接口 | CPM2C/CQM1 | WTGNet-CX | PLC通讯口被触摸屏占用； PLC通讯口未被占用； 配一根数据转接线CS1W-CN226，需要外接24VDC电源。 |
1) 支持多主站通讯，扩展口可以连触摸屏或其他主站；
2) 即插即用，无需外供电源，波特率自适应；
3) 支持数据点表自动侦测；
4) 同时支持WEB和参数工具进行参数设置和在线诊断；
5) 采用C-Mode通信协议，皆可实现高级语言（如VB、VC、C#等）编程，实现与欧姆龙PLC的数据通讯；
6) 支持与欧姆龙编程软件CX-Programmer的以太网通讯；
7) 支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）访问。
8) 以太网集成ModbusTCP服务器，可以通过标准的Modbus协议直接和PLC通讯；
9) 支持CX-Progarmmer、FINS/TCP、FINS/UDP、ModbusTCP连接方式，最多支持16个上位机的连接；
10) 提供高级语言编程（如VB、VC、C#等）示例，方便与管理系统对接；
用户可通过通讯电缆将欧姆龙CX协议转换网关和现场PLC连接起来后，将欧姆龙CX协议转换网关固定安装在标准导轨上；如果PLC的通讯口上原本插了触摸屏，可先将触摸屏拔下，待欧姆龙CX协议转换网关插好后，再将触摸屏插在欧姆龙CX协议转换网关的扩展口上。
安装完成后，我们通过网线将电脑和欧姆龙CX协议转换网关连接起来，可以通过登录WEB网页或者参数设置工具两种方式对欧姆龙CX协议转换网关的参数进行设置。建议下载配置工具进行现场调试，便于诊断、测试与PLC和触摸屏的通讯情况。
配置工具WTGLink下载地址：https://www.lookskys.com/xzzx/296.html，点击下载
欧姆龙CX协议转换网关使用手册下载地址：https://www.lookskys.com/plccjff/321.html
基本参数 | 产品名称： | 欧姆龙CX协议转换网关 |
产品型号： | WTGNet-CX | |
描述： | 欧姆龙C系列以太网通讯 | |
产品外观 | 外壳颜色： | 工业黑 |
通讯指示灯： | Pwr/Bus | |
以太网指示灯： | Link/Active | |
复位按钮： | Reset | |
尺寸（L*W*H）： | 110*30*70mm | |
重量： | 100g | |
安装方式： | 35mm导轨安装 | |
电源 | 供电方式： | PLC通讯口直接取电/外供DIP2 |
电压： | 24VDC/100mA | |
通讯口Com1 | 接口类型： | DB9（RS232） |
传输速率： | 9.6K、19.2k、38.4k、57.6k、115.2k BPS | |
通讯协议： | C-Mode协议 | |
支持设备： | 欧姆龙C系列（CPM、CQM、C200、C1000等）PLC | |
通讯口Com2 | 接口类型： | DB9（RS232） |
传输速率： | 9.6K、19.2k、38.4k、57.6k、115.2k BPS | |
通讯协议： | C-Mode协议 | |
支持设备： | 台达、MCGS、威纶、proface、步科等人机 | |
以太网通讯口 | 接口类型： | RJ45 |
传输速率： | 10/100M | |
通讯协议： | ModbusTCP | |
TCP连接数： | 16 | |
上位软件 | 组态软件： | WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等 |
OPC软件： | Kepware OPC、Matricon OPC | |
参数配置 | 参数工具： | WTGLink |
WEB浏览器： | 默认IP：192.168.1.188 | |
工作环境 | 温度： | -20~85℃ |
湿度： | 95%非凝露 | |
认证 | 电磁兼容性： | 2014/30/EU |
CE | 是 |
