网关参数配置

WTGNet-NCU是CNC采集网关,数控机床采集网关,机床联网网关,WTGNet-NCU,西门子840D数据采集,马扎克数据采集,海德汉数据采集,CNC采集网关,三菱采集网关,FANUC网关,哈斯采集网关,兄弟采集网关,凯恩帝采集网关,支持发那科 (Fanuc),西门子 (Siemens),三菱 (Mitsubishi),哈斯 (Haas),凯恩帝 (knd),海德汉 (Heidenhain),
  • 三菱
  • 西门子
  • 松下
  • FANUC
  • 富士
  • Mazak
  • Brother
  • 安川
  • 东元
  • 台达
机床采集网关

机床采集网关

CNC机床采集网关,主要支持西门子,发那科,三菱,海德汉,马扎克,兄弟,哈斯,大隈,华中数控,广州数控,凯恩帝等主流数控系统的免授权全功能数据采集。


网关使用与参数配置




网关地址
使用管理界面需要先确认电脑与网关的网络硬件连接正常,依据连接的网络接口不同和电脑设置的 ip,可选择以下地址登陆


01
NET0: http://192.168.0.15:9080
02
NET1: http://10.10.80.15:9080
03
NET0: http://192.168.253.254:9080
04
NET1: http://192.168.254.254:9080


NET0: http://192.168.0.15:9080网口连接电脑,使用谷歌浏览器打开;

NET1: http://10.10.80.15:9080网口连接机床;

用户可以根据项目需求自定义这两个IP地址。

此外,默认情况下 VPN 是连接的,如果插入 4G 卡使得网关拥有外网,也可以通过 VPN 管理后台的地址登陆。



网关流程
WTGNet-NCU


登陆


登录http://192.168.0.15:9080/,用户名为 admin,默认密码为 password,建议登陆后修改密码。



系统信息


本页面可以显示网关的基本负载信息,包括 CPU,内存,磁盘,网络等,可以通过右上角的网关信息推送开关,选择是否将网关信息推送到云平台。


网络配置


如图,根据不同硬件选配,网卡数量不同。




01
有线网卡可以配置 DHCP(动态获取 IP 地址) 或静态 IP 地址
02
子网掩码表示方法为掩码长度,0-32 位的数字,可以用子网掩码计算器计算
03
无线网络输入 SSID 和密码即可,如果需要禁用无线网络,清空输入即可
04
所有网络修改完需要重启设备,否则不会生效
05
所有网卡的网络配置需要保证 IP 地址不在同一网段,包括 DHCP 获取的 IP 和手动配置的静态 IP
06
eth0 为 net0,eth1 为 net1
06
4G 网络插卡断电重启即可,无需配置



网关信息


此处可以配置网关 ID,网关 ID 应该是只有一个,很多协议内部会使用网关 ID 作为推送标识:

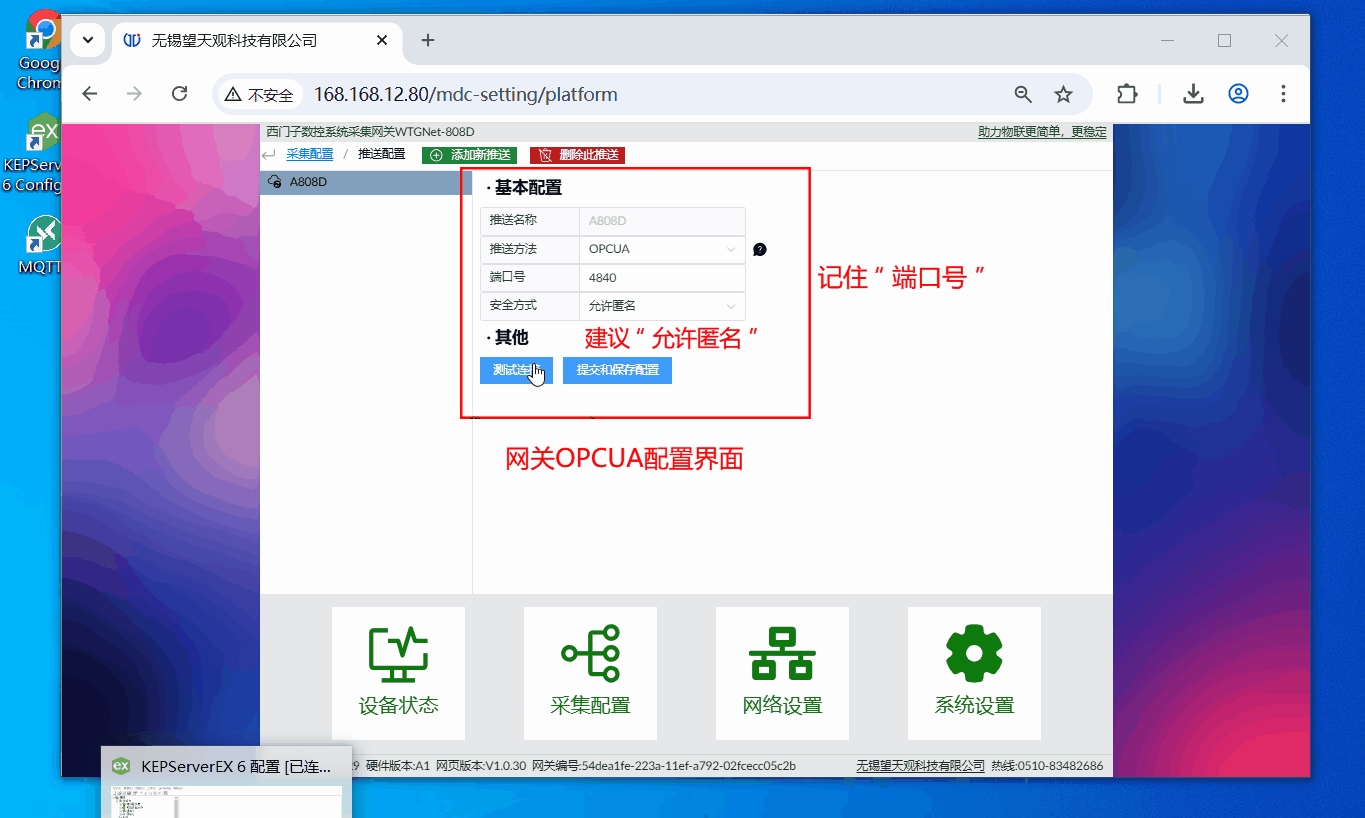

网关推送
目前支持多种平台推送,其他协议如有需求,联系售后,可持续迭代添加,修改推送后,需要重启服务生效。



协议文档:网关内置多种平台协议,通用 MQTT 为本公司定义的简易协议,文档参照通用 MQTT 协议其他协议文档参考平台官网。
