1.1 应用场景
麦格米特MC系列PLC数据采集网关WTGNet-MEG，支持麦格米特MC系列PLC的以太网通讯和ModbusTCP通讯协议转换，可以帮助上层SCADA数据采集平台实现提供便捷的数据采集方案，进而对这些数据进行统计分析与深入应用。
麦格米特MC系列PLC数据采集网关为麦格米特MC系列PLC专用。
麦格米特MC系列PLC数据采集网关WTGNet-MEG不仅支持ModbusTCP以太网通讯协议，扩展串口通讯口还支持MODBUS RTU/ASCII协议协议通讯，同时支持连接台达、MCGS、威纶、proface、步科等人机触摸屏和编程电缆等，同时以太网口还支持Kepware 、KEPServerEX、组态王（KingView）、力控（ForceControl）通讯、杰控（FameView）、WINCC通讯、ModScan32等行业标准上位机软件的通讯和数据采集，同时还支持私有协议对接各数采厂家的数据采集平台。
用户使用标准组态软件可以通过MODBUS TCP协议采集设备数据。
4.1 KEPServerEX通讯
新建channel，选择Modbus Ethernet驱动，点击【下一步】按钮，其它参数默认直至channel建立完成；
新建device，在【Device model】处选择Modbus，点击【下一步】按钮；
在【Device ID】处输入麦格米特MC系列PLC数据采集网关的IP地址，格式为<IP地址>.设备站号，点击【下一步】按钮；
以下步骤默认即可，直至完成。
4.2 组态王（KingView）通讯
新建设备，选择【ModbusTCP】--【TCP】，点击【下一步】按钮；
任意设定一个设备名称，点击【下一步】按钮；
输入麦格米特MC系列PLC数据采集网关的地址，格式为【IP地址：端口号 设备站号/延时时间】，默认为192.168.1.188:502 1/50，点击【下一步】按钮；
以下步骤默认即可，直至完成。
4.3 力控（ForceControl）通讯
新建IO设备，这里选择MODBUS(TCP)驱动，在设备配置中的【设备地址】输入PLC的站号，【通讯方式】选择TCP/IP网络，点击【下一步】按钮；
在【设备IP地址】处输入麦格米特MC系列PLC数据采集网关的IP地址，在【端口】处输入麦格米特MC系列PLC数据采集网关的端口号，默认为502，点击【下一步】按钮；
以下步骤默认即可，直至完成。
4.4 杰控（FameView）通讯
选择【设备通讯】下的【安装驱动】，这里选择MB_TCPIP驱动，然后点击【安装】按钮；
选择需要启动的驱动后，点击【确定】按钮；

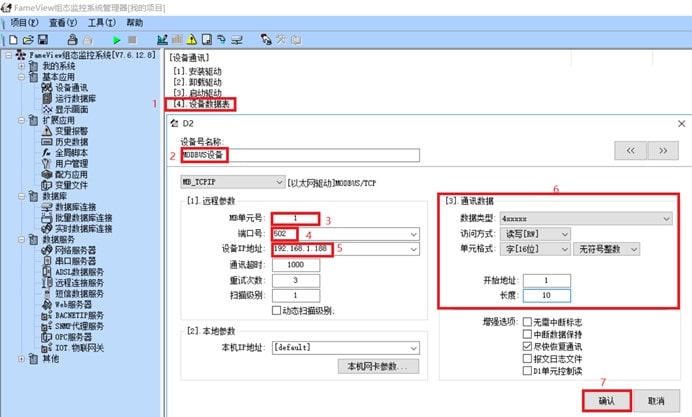

新建【设备数据表】，【MB单元号】输入设备的站号，【端口号】输入502，在【设备IP地址】处输入麦格米特MC系列PLC数据采集网关的IP地址，然后设置好通讯数据后，点击【确认】按钮。
5.1 PLC内部寄存器地址与MODBUS地址对应表
5.1 ModScan32测试
打开软件，设置需要测试的数据，例如：读取D0开始的60个字，设置如下：
选择菜单栏【Connection】--Connect，在对话框中的【IP Address】处输入麦格米特MC系列PLC数据采集网关的IP地址，点击【OK】按钮；
测试正常的画面如下：
