WTGNet-S7MPI（西门子300）
产品介绍：WTGNet-S7MPI西门子S7300协议转换网关配置工具下载地址：https://www.lookskys.com/xzzx/296.html，点击下载01
产品详细
配置工具下载地址：https://www.lookskys.com/xzzx/296.html，点击下载
使用手册下载地址：https://www.lookskys.com/plccjff/310.html，点击下载
编程驱动下载地址：https://www.lookskys.com/xzzx/299.html，点击下载
西门子S7-300数据采集网关主要为工业设备联网项目提供硬件支持，帮助上层终端通过以太网的方式采集底层工业设备（主要为PLC，但不局限于PLC的设备）的数据，进而对这些数据进行统计和分析。
WTGNet-S7MPI西门子S7-300数据采集网关用于西门子S7300/400系列PLC。
WTGNet-S7MPI西门子S7-300数据采集网关不仅支持STEP7、TIA博图Kepware 、KEPServerEX、组态王（KingView）、力控（ForceControl）通讯、杰控（FameView）、WINCC通讯、ModScan32等行业标准上位机软件的通讯和数据采集，同时还支持私有协议对接各数采厂家的数据采集平台。
1、安装与参数设置
用户将西门子S7-300数据采集网关直接插在PLC的通讯口上即可；如果PLC的通讯口上原本插了触摸屏，可先将触摸屏拔下，待西门子S7-300数据采集网关插好后，再将触摸屏插在西门子S7-300数据采集网关的扩展口上。
安装完成后，我们通过网线将电脑和西门子S7-300数据采集网关连接起来，可以通过登录WEB网页或者参数设置工具两种方式对西门子S7-300数据采集网关的参数进行设置。为了满足不同需求的用户，西门子S7-300数据采集网关的WEB网页界面支持中英文两种语言；为了用户在实际应用中更加方便地管理现场设备，西门子S7-300数据采集网关开放了【设备名称】参数，用户可以为西门子S7-300数据采集网关连接的现场设备命名。
1.1 WEB网页说明
通过WEB网页设置西门子S7-300数据采集网关参数之前，需要将电脑的IP地址设置成和西门子S7-300数据采集网关的IP地址（出厂时的IP地址为192.168.1.188）在同一网段。
正确设置好电脑的IP地址后，打开浏览器（以IE浏览器为例），在浏览器的地址栏输入西门子S7-300数据采集网关的IP地址：192.168.1.188（以出厂时的IP为例），点击回车键后，即可打开西门子S7-300数据采集网关的登录界面：
通过【语言选择】选择显示界面为中文或者英文，并在【密码】处输入正确的登录密码后，点击【登录】按钮即可打开西门子S7-300数据采集网关的首页：
通过首页可以看到西门子S7-300数据采集网关的运行情况，点击左边导航栏的【参数设置】，进入参数设置页面：
参数说明如下：
【设备名称】：可以为西门子S7-300数据采集网关连接的现场设备命名，例如：1号空压机，也可以不设置；
【密码】和【确认密码】：修改登录密码，需要保证两次输入的字符一致，如果不一致或者不设置，登录密码为默认登录密码：admin；
【协议模式】：可设置为MPI主从站或者PROFIBUS；
【模块地址】：设置西门子S7-300数据采集网关的站地址，不和总线其它设备的站地址冲突；
【总线地址】：设置总线能识别设备的站地址，建议默认；
【地址间隔刷新系数】：建议默认；
【X1波特率】：可设置为自动，自动状态:西门子S7-300数据采集网关自动识别和plc通讯的波特率，也可根据实际plc的波特率手动设置波特率；
【X2波特率】：可设置为自动，自动状态:西门子S7-300数据采集网关自动识别和触摸屏通讯的波特率，也可根据实际触摸屏的波特率手动设置波特率，此参数仅对桥接型有意义；
【IP地址】：设置西门子S7-300数据采集网关的IP地址；
【子网掩码】：设置西门子S7-300数据采集网关的子网掩码；
【网关】：设置西门子S7-300数据采集网关的网关；
【S7TCP目标地址槽号决定】：开启状态：S7TCP目标地址由槽号决定；
【S7TCP目标地址】：当【S7TCP目标地址槽号决定】为关闭状态，此参数才起作用，手动设置S7TCP目标地址；
修改完参数，点击【下载】按钮即可。
1.2 参数设置工具说明
1.2 1搜索设备
打开参数配置工具WTGLink ，选择电脑和西门子S7-300数据采集网关连接的网卡，点击【搜索】按钮，可以搜索到西门子S7-300数据采集网关；
1.2 2修改IP地址
如果要修改西门子S7-300数据采集网关IP地址、子网掩码、网关参数，可以选中西门子S7-300数据采集网关，右键鼠标，选择【修改IP地址】，在弹出的对话框中，输入想要修改的IP地址、子网掩码、网关后，点击【修改】按钮；
1.2 3打开设备
选择西门子S7-300数据采集网关，右键鼠标，选择【打开设备】可以进入西门子S7-300数据采集网关的参数设置、诊断、测试页面；
1.2 4配置界面
打开后配置界面如下：
参数说明如下：
【设备名称】：可以为西门子S7-300数据采集网关连接的现场设备命名，例如：1号空压机，也可以不设置；
【协议模式】：可设置为MPI主从站或者PROFIBUS；
【模块地址】：设置西门子S7-300数据采集网关的站地址，不和总线其它设备的站地址冲突；
【总线地址】：设置总线能识别设备的站地址，建议默认；
【地址间隔刷新系数】：建议默认；
【X1波特率】：可设置为自动，自动状态:西门子S7-300数据采集网关自动识别和plc通讯的波特率，也可根据实际plc的波特率手动设置波特率；
【X2波特率】：可设置为自动，自动状态:西门子S7-300数据采集网关自动识别和触摸屏通讯的波特率，也可根据实际触摸屏的波特率手动设置波特率，此参数仅对桥接型有意义；
【IP地址】：设置西门子S7-300数据采集网关的IP地址；
【子网掩码】：设置西门子S7-300数据采集网关的子网掩码；
【网关】：设置西门子S7-300数据采集网关的网关；
【S7TCP目标地址槽号决定】：开启状态：S7TCP目标地址由槽号决定；
【S7TCP目标地址】：当【S7TCP目标地址槽号决定】为关闭状态，此参数才起作用，手动设置S7TCP目标地址；
修改完参数，点击【下载】按钮即可。
1.2 5诊断界面

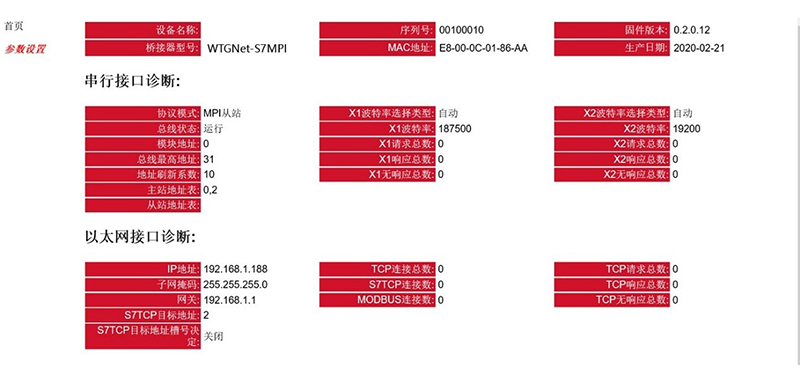

选择【诊断】选项页，打开诊断界面可以查看西门子S7-300数据采集网关的运行情况：
1.2 6测试界面
选择【测试】选项页，打开测试界面，设置完通讯参数，依次点击【连接】按钮----【发送】按钮，可以测试西门子S7-300数据采集网关和plc的modbus通讯；
| 基本参数 | 产品名称： | 西门子S7-300数据采集网关 |
| 产品型号： | WTGNet-S7MPI | |
| 描述： | 西门子S7-300/400以太网通讯和数据采集 | |
| 产品外观 | 外壳颜色： | 工业黑 |
| 通讯指示灯： | Pwr/Bus | |
| 以太网指示灯： | Link/Active | |
| 复位按钮： | Reset | |
| 尺寸（L*W*H）： | 65*30*17mm | |
| 重量： | 60g | |
| 安装方式： | 通讯口即插式 | |
| 电源 | 供电方式： | PLC通讯口直接取电/外供DIP2 |
| 电压： | 24VDC/100mA | |
| 通讯口Com1 | 接口类型： | DSUB9F （RS485） |
| 传输速率： | 9.6/19.2/187.5K/500K/1.5M BPS | |
| 通讯协议： | MPI/PROFIBUS | |
| 支持设备： | 西门子S7300/400 PLC | |
| 通讯口Com2 | 接口类型： | DSUB9M （RS485） |
| 传输速率： | 9.6/19.2/187.5K/500K/1.5M BPS | |
| 通讯协议： | MPI/PROFIBUS | |
| 支持设备： | 西门子、MCGS、威纶、proface、步科等人机 | |
| 以太网通讯口 | 接口类型： | RJ45 |
| 传输速率： | 10/100M | |
| 通讯协议： | S7TCP/ModbusTCP | |
| TCP连接数： | 16 | |
| 上位软件 | 编程软件： | STEP7/TIA |
| 组态软件： | WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等 | |
| OPC软件： | Kepware OPC、Matricon OPC | |
| 参数配置 | 参数工具： | WTGLink |
| WEB浏览器： | 默认IP：192.168.1.188 | |
| 工作环境 | 温度： | -20~85℃ |
| 湿度： | 95%非凝露 | |
| 认证 | 电磁兼容性： | 2014/30/EU |
| CE： | 是 |
