电力系统红外热成像检测

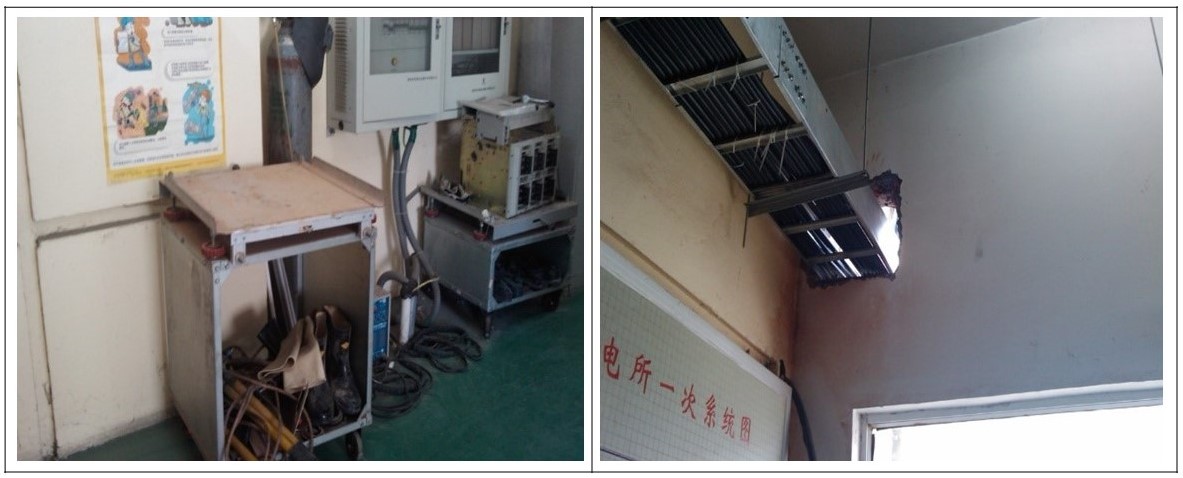

配电房内丢弃各种杂物，电缆桥架封堵不合规范。

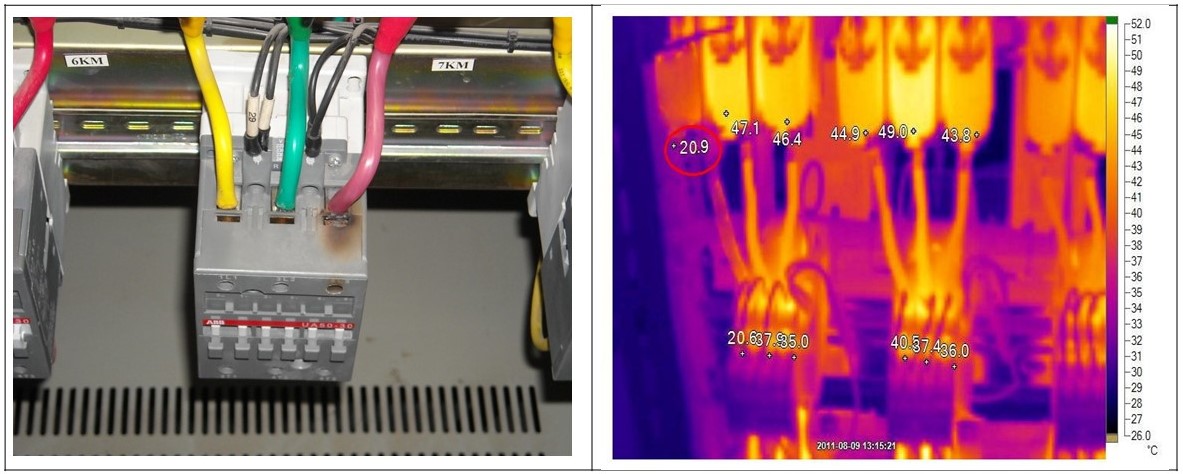

故障现象：热成像报告可分析出此处电线已经松动脱落，存在重大运营隐患。

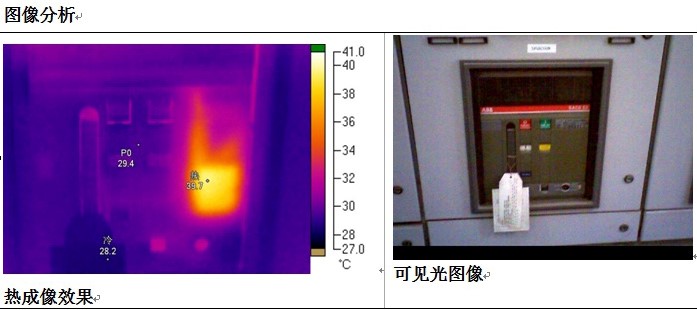

故障现象：该进线断路器C项触头有明显异常，或母联松动，或断路器故障，存在重大运营隐患。
故障现象：断路器脱口单元（电子元器件）老化失去保护能力，机械结构性能已明显退化，存在重大运营隐患。

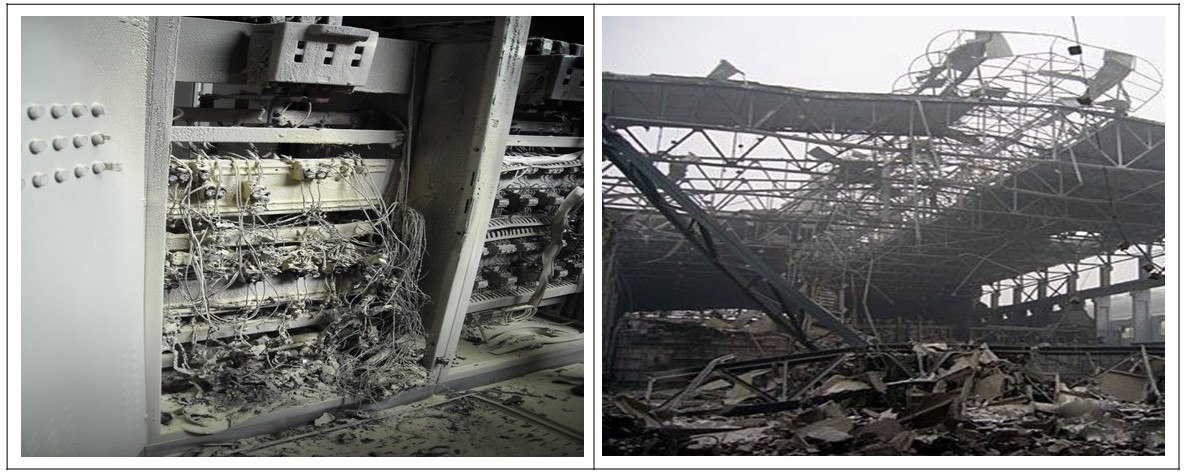

因配电系统引发的工厂重大火灾事故。
系统性检测电力设备设施运行时内部结构发热情况（电力系统诊断）；
通过现场红外热成像检测数据，出具实物图与热成像图对比的检测项报告（出具检测报告）；
根据检测报告的结果，我方会综合分析给出相应的整改建议或者整改方案（系统整改方案）；
通过红外巡检检测手段可以及时发现电力系统目前存在的重大安全隐患，是提前有计划的预判性维修的重要理论依据，避免重大电气故障或事故发生的重要手段（提前有重点的检修）。
温度异常经常是设备隐患的前兆，温度的变化往往意味着故障的发生。红外热像检测能同时对一个面的温度进行检测，帮助我们快速地发现设备的温度异常点；再配合功率谐波和振动分析仪等检测方法，我们能更准确地找出温度异常发生的真正原因，即设备隐患所在。
更高的维护效率：快速的扫描出设备的各个部位温度，更准确地找到设备隐患，避免漏检及过维护。
不影响正常生产：无须中断设备运行，符合设备无损检测(NDT)的要求。
没有风险的检测方式：非接触式检测，不会发生触电、烫伤等工伤事故，可确保生产设备和检测人员不受到伤害。
图文并茂的检测报告：根据客户的要求出具设备检测报告，包括红外热像图、现场照片及故障分析等内容。
温度异常经常是设备隐患的前兆，温度的变化往往意味着故障的发生。红外热像检测能同时对一个面的温度进行检测，帮助我们快速地发现设备的温度异常点；再配合功率谐波和振动分析仪等检测方法，我们能更准确地找出温度异常发生的真正原因，即设备隐患所在。
红外线位于电磁波谱中的可见光谱段的红端以外，介于可见光与微波之间，波长为0.76～1000μm，不能引起人眼的视觉。在实际应用中，常将其分为三个波段：近红外线，波长范围为0.76～1.5μm；中红外线，波长范围为1.5～5.6μm；远红外线，波长范围为5.6～1000μm。我们知道温度高于273.15℃的物体的分子都在不停地做无规则热运动，并产生热辐射。
红外热成像已经成为工业企业故障诊断领域的一种重要手段，不仅可以对新安装设备的安装质量进行检测，还可以对正运行设备的运行可靠性进行检测，检测时对设备的生产流程不造成任何影响。通过红外成像检测可以及时的发现设备隐患，避免设备故障或事故的发生，使企业的设备管理能够做到预判性维修，提供设备基准线检测等。
检测判别标准
▼
| 设备类别和部位 | 热像特征 | 故障特征 | 缺陷性质 | |||
| 一般缺陷 | 严重缺陷 | 危急缺陷 | ||||
| 电气设备与金属部件的连接 | 接头和线夹 | 以线夹和接头为中心的热像，热点明显 | 接触不良 | 温差不超过15K，未达到严重缺陷的要求 | 热点温度 | 热点温度＞ |
| ＞ 80℃ 或 | 110℃或 δ≥95 | |||||
| 金属导线 | 以导线为中心的热像， | 松股、断股、老化或截面积不够 | δ≥80 % | % | ||
| 热点明显 | ||||||
| 金属部件与金属部件的连接 | 接头和线夹 | 以线夹和接头为中心的热像，热点明显 | 接触不良 | 温差不超过15K，未达到严重缺陷的要求 | 热点温度 | 热点温度＞ |
| ＞ 90℃ 或 | 130℃或δ≥95 | |||||
| δ≥80 % | % | |||||
