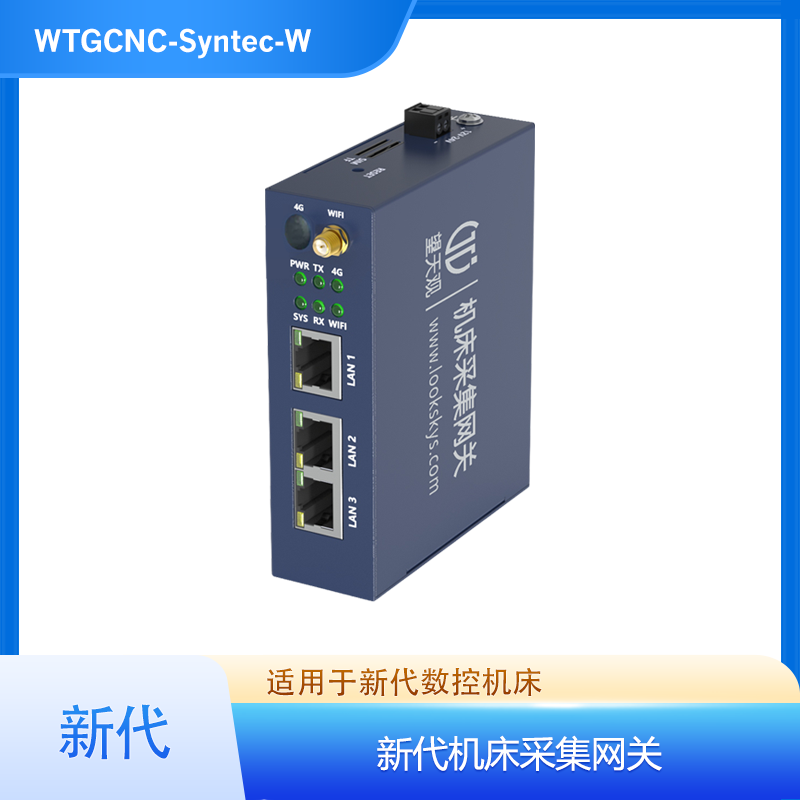

WTGCNC-Syntec-W（新代机床采集网关WiFi版）
WTGCNC-Syntec-W（新代机床采集网关WiFi版）
新代机床采集WiFi网关电源
新代机床采集网关WiFi天线
WTGCNC-Syntec-W（新代机床采集网关WiFi版）MDC联网方法示意图

WTGCNC-Syntec-W（新代机床采集网关WiFi版）

WTGCNC-Syntec-W新代机床采集WiFi网关，主要应用于新代网口系列控制器（3/EZ、6、10、11、20、21、200 系列）的数据采集。网关支持WiFi无线联网与双网卡，支持同网段/跨网段采集，支持 MQTT/OPCUA 协议推送、MQTT 主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送，适用于不便布线但WiFi覆盖良好的车间机床联网场景。

标题： 新代机床采集网关WiFi版
型号： WTGCNC-Syntec-W（新代机床采集网关WiFi版）
版本： WiFi版本
  • icon 支持新代所有网口系列数控系统采集
  • icon 既支持与机床同网段采集，也支持与机床跨网段采集
  • icon 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加
  • icon 支持MQTT和OPCUA协议进行数据对接
  • icon 支持离线数据本地存储与自动推送
01
 产品选型


WTGCNC-Syntec-W  支持的数控系统

新代机床采集网关WiFi版，WTGCNC-Syntec-W，主要应用于新代网口系列数控系统的数据采集。

品牌控制器型号产品型号代表网口控制器型号
Syntec
新代		3 系列 / EZ 系列WTGCNC-Syntec-WM3、3A；EZ3（EZ3-E/EZ3-T）
6系列WTGCNC-Syntec-W6MA、6MB、6MC（铣）；6TA、6TB、6TC（车）
10系列WTGCNC-Syntec-W10A、10B、10C、10MA
11系列WTGCNC-Syntec-W11MA、11MB（铣）；11TA、11TB（车）
20系列WTGCNC-Syntec-W20A、20B、20C、20M
21系列WTGCNC-Syntec-W21MA、21MB（铣）；21TA、21TB（车）；21A/21B/21C
200系列WTGCNC-Syntec-W200M、200MC


补充：软件版本与 RemoteAPI 版本对应关系（数据采集需满足）

控制器软件版本RemoteAPI 版本说明
10.114.43 及以下无不支持数据采集
10.116.0x1.0.11_v1需安装对应 MacroDev
10.116.10x / 10.116.16x1.0.11_v2建议升级到 V4 以上
10.116.24x1.0.11_v3建议升级到 V4 以上
10.116.36x1.0.11_v410.116.36 以上用 V4
10.118.xxx1.0.11_v5新机型建议用 118 以上
10.120.xxx1.0.11_v5新机型建议用 118 以上


02
 特殊功能

WTGCNC-Syntec-W 支持MQTT/OPCUA协议推送

1)     浏览器输入网关IP，即可对网关进行参数配置；

2)    既支持与机床同网段采集，也支持与机床跨网段采集；

3)       机床采集点位支持自定义添加、一键批量添加、Excel表格导入添加；

4)       支持MQTT和OPCUA协议进行数据对接；

5)       支持MQTT主题自定义，推送格式可通过脚本自定义；

6)       采集频率支持自定义；

7)       支持日志查询；

8)       支持网络通讯诊断；

9)       支持离线数据本地存储与自动推送。

03
 典型组网应用

WTGCNC-Syntec-W 典型组网应用（WiFi 无线组网）

新代机床采集网关WiFi版，WTGCNC-Syntec-W，网关自身具备双网卡和WiFi无线网卡，WiFi无线网卡连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

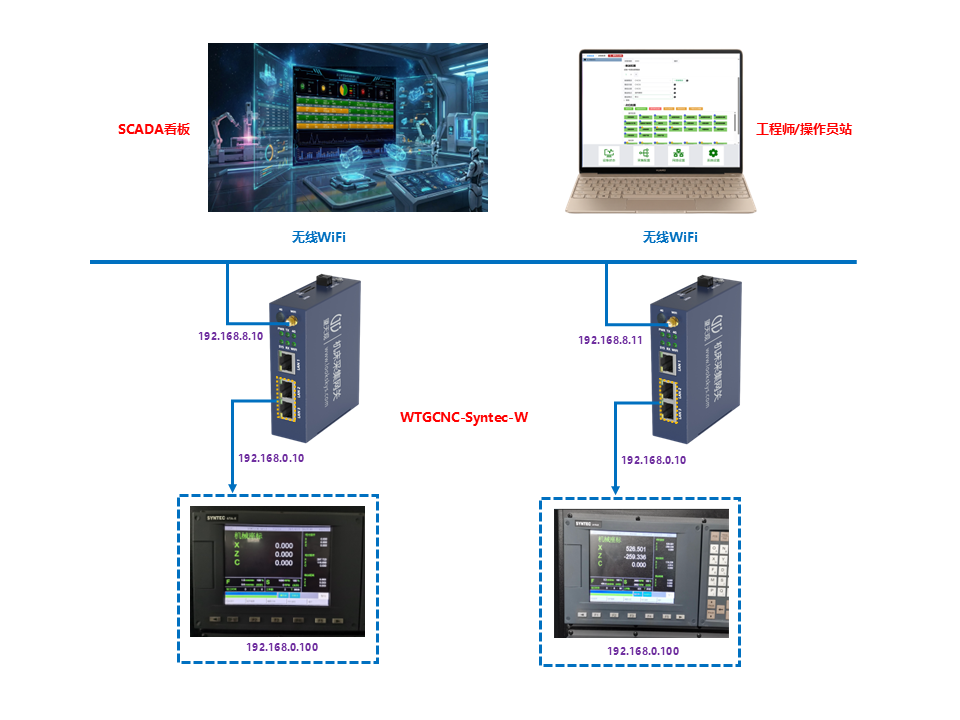

WTGCNC-Syntec-W（新代机床采集网关wifi版）MDC采集方案拓扑图

04
 安装设置

谷歌浏览器输入网关IP地址对网关进行配置

新代机床采集网关WiFi版，WTGCNC-Syntec-W，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-Syntec-W（新代机床采集网关WiFi版）接线使用方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置新代机床采集网关WiFi版。

WTGCNC-Syntec-W（新代机床采集网关WiFi版）组网配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

05
 支持采集的数据点位

WTGCNC-Syntec-W 支持采集的数据点位

新代机床采集网关WiFi版，WTGCNC-Syntec-W，主要应用于新代网口数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

  "datas": {

    "主程序名称": "O22",

    "主程序注释": "",

    "主轴倍率": 100,

    "主轴温度": 15,

    "主轴负载": 0,

    "主轴速度": 0,

    "刀具号": "0",

    "切割时间": 23624466,

    "剩余距离X": 0,

    "剩余距离Y": 0,

    "剩余距离Z": 0,

    "开机时间": 63862560,

    "当前产量": 12586,

    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

    "当前执行行号": "0",

    "当前程序名称": "O22",

    "当前程序注释": "",

    "总产量": 12586,

    "报警信息": "",

    "报警号": "",

    "报警类型": "",

    "机械坐标X": 0,

    "机械坐标Y": 0,

    "机械坐标Z": 0,

    "模式": "Reference",

    "目标产量": 0,

    "相对坐标X": -100.863,

    "相对坐标Y": 531.95,

    "相对坐标Z": -610,

    "程序状态": "RESET",

    "系统信息": "SYNTEC 21TA,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

    "绝对坐标X": -100.863,

    "绝对坐标Y": 531.95,

    "绝对坐标Z": -610,

    "设备逻辑状态": "2",

    "设定主轴速度": 0,

    "设定进给速度": 0,

    "轴温度X": 11,

    "轴温度Y": 11,

    "轴温度Z": 18,

    "轴负载X": 7,

    "轴负载Y": 7,

    "轴负载Z": 10,

    "运行时间": 31112170,

    "进给倍率": 0,

    "进给速度": 0

  },

  "sn": "CNC01",

  "time": 1765864916126

}


备注：
                    "设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"；新代网口系列采集需满足软件版本与 RemoteAPI 版本对应关系（见模块 01 补充表格），建议使用 10.116.36 及以上版本；部分早期版本需安装对应 MacroDev；WiFi 组网时请确认现场 WiFi 信号强度与覆盖范围。

06
 常见问题

WTGCNC-Syntec-W  常见问题解答

Q1：WTGCNC-Syntec-W 支持哪些新代数控系统？

A：支持新代 Syntec 3 系列 / EZ 系列、6 系列、10 系列、11 系列、20 系列、21 系列、200 系列等网口系列控制器。

Q2：WTGCNC-Syntec-W 采集数据需要满足什么条件？

A：需满足控制器软件版本与 RemoteAPI 版本对应关系。10.114.43 及以下不支持数据采集；10.116.0x 需安装对应 MacroDev；建议使用 10.116.36 及以上版本（对应 RemoteAPI 1.0.11_v4 或 v5）。详见模块 01 补充表格。

Q3：WTGCNC-Syntec-W 和 WTGCNC-Syntec-NET / WTGCNC-Syntec-4G 有什么区别？

A：WTGCNC-Syntec-W 支持 WiFi 无线联网，适用于不便布线但 WiFi 覆盖良好的车间场景；WTGCNC-Syntec-NET 采用纯有线双网卡方案；WTGCNC-Syntec-4G 采用 4G 无线 + 双网卡方案。三款网关的采集点位、协议支持与功能完全一致，按现场网络条件选型即可。

Q4：WTGCNC-Syntec-W 支持同网段和跨网段采集吗？

A：支持。网关既支持与机床同网段采集，也支持与机床跨网段采集。

Q5：WTGCNC-Syntec-W 支持哪些数据推送协议？

A：支持 MQTT 和 OPCUA 协议进行数据对接，MQTT 主题可自定义，推送格式可通过脚本自定义。

Q6：WTGCNC-Syntec-W 默认IP地址是多少？

A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q7：WTGCNC-Syntec-W 采集哪些数据点位？

A：支持采集主程序名称/注释、主轴倍率/温度/负载/速度、刀具号、切割时间、剩余距离 X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标 X/Y/Z、模式、目标产量、相对坐标 X/Y/Z、程序状态、系统信息、绝对坐标 X/Y/Z、设备逻辑状态、设定主轴速度/进给速度、轴温度 X/Y/Z、轴负载 X/Y/Z、运行时间、进给倍率、进给速度等。

Q8：WTGCNC-Syntec-W 硬件支持哪些功能？

A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q9：设备逻辑状态取值含义是什么？

A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

07
 产品选型对比

WTGCNC-Syntec 新代机床网关联网方式对比
对比项WTGCNC-Syntec-NETWTGCNC-Syntec-WWTGCNC-Syntec-4G
适用系统新代 3/EZ / 6 / 10 / 11 / 20 / 21 / 200 系列新代 3/EZ / 6 / 10 / 11 / 20 / 21 / 200 系列新代 3/EZ / 6 / 10 / 11 / 20 / 21 / 200 系列
联网方式双网卡有线以太网双网卡 + WiFi 无线网卡4G 无线 + 双网卡
数据采集条件需满足 RemoteAPI 版本要求需满足 RemoteAPI 版本要求需满足 RemoteAPI 版本要求
数据推送MQTT/OPCUAMQTT/OPCUAMQTT/OPCUA
默认IPLAN1/2/3 见详情LAN1/2/3 见详情LAN1/2/3 见详情
典型组网普通采集 + DNC/FMS 组网WiFi 覆盖场景组网无有线、无 WiFi 覆盖组网
适用场景有线组网、DNC 联网、FMS 柔性产线不便布线的车间、WiFi 覆盖场景远程机床联网、无有线无 WiFi 场景
产品名称
新代机床采集网关WiFi版
产品型号
WTGCNC-Syntec-W
产品版本
WiFi版本
联网方式可选
以太网/WIFI/4G/5G
电压/电流
+12V～24VDC/300mA
产品尺寸
100.0×82.0×30.0（长×宽×高：mm)
产品重量
100g
安装方式
导轨安装
LAN1接口类型
以太网网口（RJ45）
LAN1传输速度
10/100M自适应
LAN1通讯协议
MQTT/OPCUA
LAN1默认IP地址
192.168.1.230
LAN2接口类型
双端口交换机（RJ45）
LAN2传输速度
10/100M自适应
LAN2通讯协议
TCP/UDP/私有协议
LAN2默认IP地址
192.168.0.230
LAN2支持设备
新代网口数控系统
WEB浏览器访问
LAN1默认IP：192.168.1.230
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
EMC 2014/30/EU
CE认证
是
