WTGNet-Q 是望天观面向三菱 Q 串口系列 PLC 的三菱Q协议转换网关（也称Q三菱协议转换网关、三菱Q串口转以太网网关、三菱Q串口转网口模块、三菱Q以太网通讯模块、三菱PLC协议转换网关），主要应用于三菱 Q 串口系列 PLC（Q00J/Q00/Q01、Q02/Q02H/Q06H/Q12H、Q00U/Q01U/Q02U/Q06U、Q00UD/Q03UD 等）专用。网关支持 MD6（RS232）通讯口直接插入，MC 协议通讯；采用三通设计，即插即用（自动获取电源，无需额外供电）。
现场最常见的问题是：三菱 Q 编程口是串口，上位机或组态软件不方便直接以太网采集，而 PLC 又不方便停机改程序。WTGNet-Q 正是为这一类场景准备的 PLC协议转换网关：无需修改 PLC 任何参数，编程软件或采集软件通过网关的以太网对 PLC 数据监控和采集，触摸屏可以通过扩展的 RS232 口与 PLC 继续通讯；以太网侧同时支持 MC 协议与 ModbusTCP，最多 16 个上位机连接。
选型时先看 PLC 的通讯口形态：三菱 Q 串口系列选 WTGNet-Q；FX 串口系列选 WTGNet-FX、A 串口系列选 WTGNet-A；本身是网口（Q/L 网口、FX5U）的选 WTGNet-CCL 或 WTGNet-MEL 系列。现场不便布线时选 WiFi 版 WTGNet-Q-W。

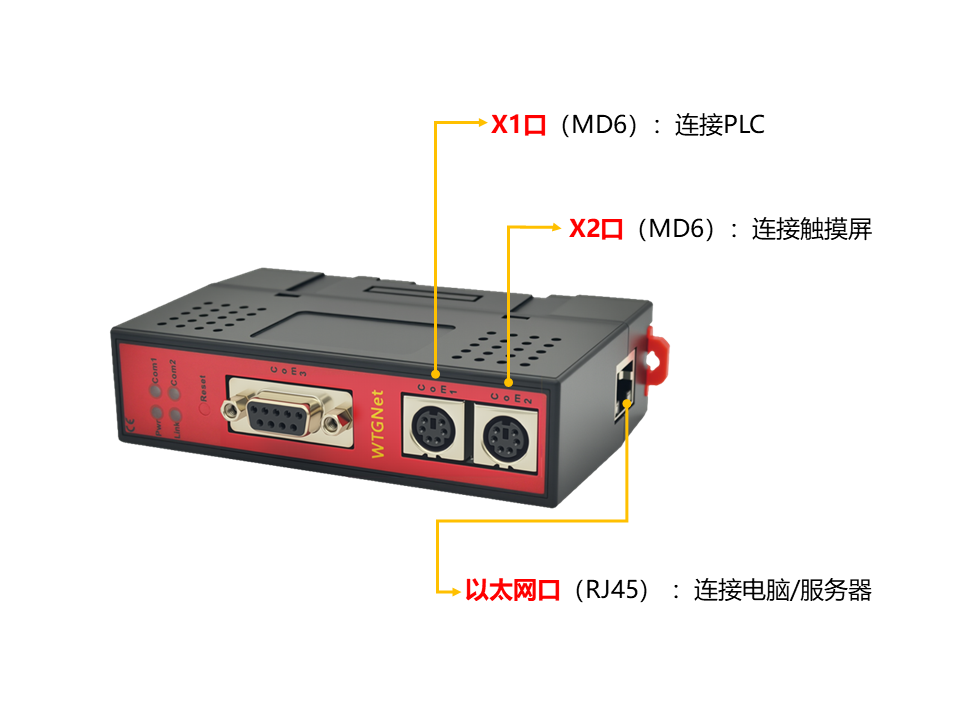

Q 三菱协议转换网关，WTGNet-Q，主要应用于三菱 Q 串口系列 PLC 专用，MD6（RS232）通讯口直接插入，MC 协议通讯；采用三通设计，即插即用（自动获取电源，无需额外供电）：
| PLC 系列 | PLC 型号 | 产品型号 | 备注 |
| 三菱 Q 串口系列 | Q00J/Q00/Q01、Q02/Q02H/Q06H/Q12H、Q00U/Q01U/Q02U/Q06U、Q00UD/Q03UD | WTGNet-Q | MD6（RS232）通讯口直接插入，MC 协议通讯；通讯口被触摸屏占用或未被占用均可 |
WTGNet 三菱协议转换网关全系列适配对照
三菱 PLC 的通讯口形态分为串口（FX 的 MD8、Q 的 MD6、A 的 DB9M）与以太网口（Q/L 网口、FX5U 网口）两类，对应的协议转换网关型号不同。下表为望天观 WTGNet 三菱系列全型号适配对照，可按 PLC 型号与通讯口形态快速定位所需网关：
| 适用 PLC / 设备 | PLC 侧接口 | 产品型号 | 版本 | 备注 |
| 三菱 FX 串口系列（FX1S/FX1N/FX2N/FX3U/FX3G/FX3S）+ 汇川/禾川/士林兼容 PLC | MD8（RS422）编程口 | WTGNet-FX、WTGNet-FX-W | 以太网版 / WiFi 版 | MC 协议 + ModbusTCP，三通设计即插即用（本产品） |
| 三菱 Q 串口系列 | MD6（RS232） | WTGNet-Q、WTGNet-Q-W | 以太网版 / WiFi 版 | MC 协议通讯，三通设计即插即用，无需外供 |
| 三菱 A 串口系列 | DB9M（RS232） | WTGNet-A | 以太网版 | MC 协议通讯，三通设计即插即用，无需外供 |
| 三菱 Q 系列 / L 系列网口 PLC | 以太网（RJ45） | WTGNet-CCL、WTGNet-CCL-W | 以太网版 / WiFi 版 | ModbusTCP + MC 协议通讯 |
| 三菱 FX5U 网口 PLC | 以太网（RJ45） | WTGNet-MEL、WTGNet-MEL-W | 以太网版 / WiFi 版 | ModbusTCP + MC 协议通讯 |
如何确认该选哪一款？
判断方法很简单：一看 PLC 是不是三菱 Q 串口系列（MD6 RS232 编程口），是则选 WTGNet-Q；二看现场能否布线（不便布线选 WiFi 版 WTGNet-Q-W）；三看 PLC 侧接口形态——FX 串口选 WTGNet-FX、A 串口选 WTGNet-A、网口选 WTGNet-CCL / WTGNet-MEL。提供 PLC 型号与通讯口形态，即可确认对应的协议转换网关型号。
WTGNet-Q 支持MC协议和ModbusTCP协议通讯1) 支持多主站通讯，扩展口可以连触摸屏或其他主站：三通设计，PLC 通讯口插入网关后，扩展口可继续连接触摸屏或其他主站，不占用原有通讯口；
2) 即插即用，无需外供电源，波特率自适应：PLC 通讯口直接取电，无需额外供电；X2 通讯口参数支持自适应，自动识别触摸屏通讯波特率；
3) 支持数据点表自动侦测：配合点位侦测工具，可自动侦测触摸屏上的数据点，对应出 PLC 点位地址，方便数据采集调试；
4) 同时支持 WEB 和参数工具进行参数设置和在线诊断：可通过 WEB 网页（中英文）或参数工具 WTGLink 配置参数、查看运行情况与诊断；
5) 采用 MC 通信协议，支持高级语言编程：采用三菱 MC 通信协议，可实现高级语言（VB、VC、C# 等）编程，与三菱 Q 进行数据通讯；
6) 支持 MELSOFT 产品的以太网通信：支持 MELSOFT 产品（GX Works2、GX Developer 等）通过以太网与 PLC 通讯；
7) 以太网集成 ModbusTCP 服务器：以太网集成 ModbusTCP 服务器，可通过标准 Modbus 协议直接和 PLC 通讯；
8) 三种连接方式可同时实现，最多 16 个上位机连接：可同时实现 MELSOFT 连接、MC 协议连接、ModbusTCP 连接，最多支持 16 个上位机的连接；
9) 提供高级语言编程示例：提供高级语言（VB、VC、C# 等）编程示例，方便与管理系统对接；
此外，网关开放了【设备名称】参数，用户可以为网关连接的现场设备命名（例如"1 号空压机"），便于在工厂多设备联网时区分和管理。
WTGNet-Q 主要应用于三菱Q串口PLC以太网通讯Q 三菱协议转换网关（WTGNet-Q）通过以太网实现三菱 Q 系列 PLC 的数据采集与编程监控，网关 MD6（RS232）通讯口直接插入 PLC 编程口，扩展口可继续连接触摸屏，以太网口连接上位机或局域网，见下图：
典型应用场景
场景一：三菱 Q 编程口转以太网。把 Q 的串口编程口转成以太网口，编程软件 GX Works2/GX Developer 通过网关即可远程上下载程序、监控 PLC。
场景二：组态软件 / SCADA 数据采集。组态王、力控、杰控、WinCC、Kepware OPC 等通过 MC 协议或 ModbusTCP 采集 Q PLC 数据，无需修改 PLC 参数。
场景三：保留触摸屏不改线。原 PLC 编程口挂的触摸屏改插到网关扩展口，触摸屏与 PLC 通讯不受影响，上位系统通过以太网口并行采集。
场景四：多上位机并发访问。网关最多支持 16 个上位机连接，MES、SCADA、组态软件、编程软件可同时连接同一台 Q PLC。
本网关广泛应用于汽车、3C 电子、锂电、光伏、包装、纺织、水处理等行业中三菱 Q 系列 PLC 的联网改造项目，尤其适合 PLC 不允许停机改程序、需要保留原触摸屏、或需要多系统并行采集的场合。
第一步：硬件安装与接线
安装方式：用户可通过通讯电缆将 Q 三菱协议转换网关和现场 PLC 连接起来后，将网关固定安装在标准 35mm 导轨上；如果 PLC 的通讯口上原本插了触摸屏，可先将触摸屏拔下，待网关插好后，再将触摸屏插在网关的扩展口上。网关 MD6（RS232）通讯口直接插入 PLC 编程口，以太网口连接上位机，接线方式见下图：
建议：插拔通讯线时尽量将 PLC 停机或断电后操作，接好后开机即可恢复正常生产。
第二步：WEB 网页配置
安装完成后，用网线将电脑和网关连接起来。通过 WEB 网页设置参数之前，需要将电脑的 IP 地址设置成和网关的 IP 地址（出厂默认 IP 为 192.168.1.188）在同一网段。打开浏览器，在地址栏输入网关 IP 并回车，打开登录界面；通过【语言选择】切换中文或英文，在【密码】处输入默认登录密码 admin 后点击【登录】，即可进入网关首页查看运行情况，点击左侧导航栏的【参数设置】进入参数设置页面：
| 参数项 | 说明 | 配置建议 |
| 设备名称 | 为网关连接的现场设备命名 | 也可不设置 |
| 密码 / 确认密码 | 修改登录密码，两次输入需一致 | 默认登录密码 admin |
| X1 波特率 | 网关与 PLC 通讯的波特率 | 建议设置为 115200 |
| X1 数据位 / 校验位 / 停止位 | 网关与 PLC 通讯的串口参数 | 建议默认 |
| X1 通讯间隔 / 重试次数 / 超时时间 | 通讯命令间隔、异常重试与超时 | 建议默认 |
| X2 通讯口参数自适应 | 自动识别与触摸屏通讯的波特率 | 建议开启 |
| MODBUS 服务器端口号 | Modbus 协议通讯端口 | 建议默认 |
| MC 端口号 | MC 协议通讯端口 | 建议默认（5002） |
| IP 地址 / 子网掩码 / 网关 | 设置网关的以太网参数 | 按现场网络规划填写 |
修改完参数，点击【下载】按钮即可生效。
第三步：使用 WTGLink 参数配置工具（推荐现场调试使用）
打开参数配置工具 WTGLink，选择电脑和网关连接的网卡，点击【搜索】按钮即可搜索到网关；选中网关后右键鼠标，选择【修改 IP 地址】可修改 IP、子网掩码、网关参数；选择【打开设备】可进入网关的参数设置、诊断、测试页面。【诊断】界面可查看网关运行情况，【测试】界面设置完通讯参数后依次点击【连接】—【发送】，可直接测试网关与 PLC 的 Modbus 通讯。建议现场调试时下载参数设置工具 WTGLink 与点位侦测工具，后者可自动侦测触摸屏数据点、对应出 PLC 点位地址。
第四步：编程软件 GX Works2 通讯配置
以编程软件 GX Works2 为例，三菱 Q 系列通过 Ethernet Module 方式连接，连接成功后点击【通讯测试】出现连接成功画面即可：
| 连接方式 | 适用 PLC | 配置要点 |
| Ethernet Module 方式 | 三菱 Q 系列 | 双击 Connection1 —【Ethernet Board】—【Ethernet Module】，【型号】选 QJ71E71，【IP 地址】填网关 IP，点击【确定】后点击【通讯测试】 |
技术参数
| 项目 | 规格 | 说明 |
| 产品名称 / 型号 | Q 三菱协议转换网关 / WTGNet-Q | 三菱 Q/L 系列 PLC 以太网通讯 |
| 外观与安装 | 工业黑外壳；尺寸 110×30×70mm；重量 100g | 安装方式：标准 35mm 导轨安装；复位按钮 Reset |
| 指示灯 | 通讯指示灯 Pwr / Bus；以太网指示灯 Link / Active | 通过指示灯可快速判断取电与通讯状态 |
| 供电方式 | PLC 通讯口直接取电 / 外供 DIP2，24VDC/100mA | 即插即用，PLC 通讯口直接取电，无需外供电源；也可外供 DIP2 24VDC/100mA |
| 通讯口 Com1 | MD6（RS232），9.6 / 19.2 / 38.4 / 115.2K bps，三菱编程口协议 | 支持设备：三菱 Q/L 系列 PLC |
| 通讯口 Com2（扩展口） | MD6（RS232），9.6 / 19.2 / 38.4 / 115.2K bps，三菱编程口协议 | 支持设备：GOT、MCGS、威纶、proface、步科等人机界面 |
| 以太网通讯口 | RJ45，10/100M，MCTCP / ModbusTCP | TCP 连接数：16 |
| 上位软件 | 编程软件 GX Works2 / GX Developer；组态软件 WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW；OPC 软件 Kepware OPC、Matricon OPC | 支持 MC 协议与 ModbusTCP，也可通过 VB、VC、C# 高级语言示例对接 |
| 参数配置 | 参数工具 WTGLink；WEB 浏览器（默认 IP：192.168.1.188） | WEB 界面支持中英文两种语言 |
| 工作环境 | 温度 -20~85℃，湿度 95% 非凝露 | 工业级设计，适应现场电柜环境 |
| 认证 | 电磁兼容性 2014/30/EU，CE 认证 | 符合欧盟 EMC 指令要求 |
Q 三菱协议转换网关，WTGNet-Q，以太网侧同时提供 MC 协议通道与ModbusTCP 服务器通道：使用三菱 MC 协议的上位机（GX Works2、组态王、力控、杰控、Kepware OPC 等）走 MC 通道（端口默认 5002）；使用标准 Modbus 协议的上位机（DCS、第三方组态软件、MES 采集程序）走 ModbusTCP 通道，两类通道可同时工作，最多 16 个上位机连接。
PLC 内部寄存器地址与 Modbus 地址对应表
| Modbus 地址 | PLC 内部寄存器地址 | 数据类型 | 计算公式 | Modbus 功能号 | 最大指令数 |
| 000001~ | 输出继电器 Y0~ | 位 | Ym = 000001+m（m 为十六进制值转十进制） | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 008201~ | 直接输出 DY0~ | 位 | DYm = 008201+m（十六进制转十进制） | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 016401~ | 内部继电器 M0~ | 位 | Mm = 016401+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 024601~ | 特殊继电器 SM0~ | 位 | SMm = 024601+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 026701~ | 步进继电器 S0~ | 位 | Sm = 026701+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 034901~ | 边沿继电器 V0~ | 位 | Vm = 034901+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 037001~ | 链接继电器 B0~ | 位 | Bm = 037001+m（十六进制转十进制） | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 045201~ | 定时器触点 TS0~ | 位 | TSm = 045201+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 047301~ | 定时器线圈 TC0~ | 位 | TCm = 047301+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 049401~ | 累计定时器触点 SS0~ | 位 | SSm = 049401+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 051501~ | 累计定时器线圈 SC0~ | 位 | SCm = 051501+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 053601~ | 计数器触点 CS0~ | 位 | CSm = 053601+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 054701~ | 计数器线圈 CC0~ | 位 | CCm = 054701+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 055801~ | 链接特殊继电器 SB0~ | 位 | SBm = 055801+m（十六进制转十进制） | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 057901~ | 报警器 F0~ | 位 | Fm = 057901+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 060001~ | 锁存继电器 L0~ | 位 | Lm = 060001+m | FC1 / FC5 / FC15 | FC1:512；FC5:1；FC15:512 |
| 100001~ | 输入继电器 X0~ | 位 | Xm = 100001+m（十六进制转十进制） | FC2 | 512 |
| 108201~ | 直接输入 DX0~ | 位 | DXm = 108201+m（十六进制转十进制） | FC2 | 512 |
| 400001~ | 数据寄存器 D0~ | 字 | Dm = 400001+m | FC3 / FC16 / FC6 | FC3:127；FC16:127；FC6:1 |
| 413001~ | 特殊寄存器 SD0~ | 字 | SDm = 413001+m | FC3 / FC16 / FC6 | FC3:127；FC16:127；FC6:1 |
| 416001~ | 链接寄存器 W0~ | 字 | Wm = 416001+m（十六进制转十进制） | FC3 / FC16 / FC6 | FC3:127；FC16:127；FC6:1 |
| 425001~ | 链接特殊寄存器 SW0~ | 字 | SWm = 425001+m（十六进制转十进制） | FC3 / FC16 / FC6 | FC3:127；FC16:127；FC6:1 |
| 428001~ | 定时器当前值 TN0~ | 字 | TNm = 428001+m | FC3 / FC16 / FC6 | FC3:127；FC16:127；FC6:1 |
| 431001~ | 累计定时器当前值 SN0~ | 字 | SNm = 431001+m | FC3 / FC16 / FC6 | FC3:127；FC16:127；FC6:1 |
| 434001~ | 计数器当前值 CN0~ | 字 | CNm = 434001+m | FC3 / FC16 / FC6 | FC3:127；FC16:127；FC6:1 |
| 436001~ | 变址寄存器 Z0~ | 字 | Zm = 436001+m | FC3 / FC16 / FC6 | FC3:127；FC16:127；FC6:1 |
| 436101~ | 文件寄存器 R0~ | 字 | Rm = 436101+m | FC3 / FC16 / FC6 | FC3:127；FC16:127；FC6:1 |
地址换算示例：Y25 的十六进制 25 换算成十进制为 37，对应 Modbus 地址为 000001 + 37 = 000038；D100 的 m=100，对应 Modbus 地址为 400001 + 100 = 400101。除标注"十六进制"的地址区（Y、DY、B、SB、X、DX、W、SW）外，其余 m 均为十进制；位变量用 FC1 / FC2 / FC5 读写，字变量用 FC3 / FC6 / FC16 读写，单条指令最大读写数量见上表。
上位机软件对接方式
下表为常见上位机软件通过本网关采集三菱 Q 系列 PLC 数据时的驱动选择与关键配置，均以网关 IP（出厂默认 192.168.1.188）为目标地址：
| 上位机软件 | 驱动 / 协议 | 关键配置 |
| KEPServerEX | Mitsubishi Ethernet 驱动 | 新建 channel 选 Mitsubishi Ethernet 驱动；新建 device 时 Device model 选 Q Series，Device ID 填「网关 IP:N0:255」，IP Protocol 选 TCP/IP，端口填网关端口（默认 5002） |
| 组态王 KingView | Q_SERIAL_ETHERNET_BINARY — ETHERNET | 新建设备选【Q_SERIAL_ETHERNET_BINARY】—【ETHERNET】，设备地址格式「IP 地址:端口号:PC 端口号:超时:通讯方式」，默认 192.168.1.188:138A:1338:3:1 |
| 力控 ForceControl | Q 系列以太网（3E 协议）驱动 | 新建 IO 设备选 Q 系列以太网（3E 协议）驱动，通讯方式选 TCP/IP，设备 IP 填网关 IP、端口填 5002，设备类型选二进制通讯方式 |
| 杰控 FameView | MC-QTCPIP 驱动 | 【设备通讯】—【安装驱动】选 MC-QTCPIP 驱动并安装；新建设备数据表时 PLC 端口填 5002、设备 IP 填网关 IP |
| GX Works2 / GX Developer | MELSOFT 以太网通讯 | Ethernet Module 方式，【型号】选 QJ71E71，IP 填网关 IP，点击【通讯测试】 |
| 第三方平台 / MES / 自研程序 | MC 协议或 ModbusTCP | 以网关 IP 为目标地址，用 MC 协议或按上表地址映射关系用 ModbusTCP 读写 PLC 数据 |
ModbusTCP 通讯测试方法
以 ModScan32 为例：打开软件，设置需要测试的数据（例如读取 402001（D2000）开始的 127 个字），选择菜单栏【Connection】—【Connect】，在对话框的【IP Address】处输入 WTGNet-Q的 IP 地址，点击【OK】即可读取到 PLC 的数据。也可以使用参数工具 WTGLink 的【测试】页面，设置通讯参数后依次点击【连接】—【发送】，直接测试网关与 PLC 的 Modbus 通讯。
备注：位变量批量读取使用 FC1 / FC2，单点写入使用 FC5；字变量批量读写使用 FC3 / FC16，单点写入使用 FC6。实际可采集的数据范围以 PLC 程序中已使用的地址区为准。
Q1：WTGNet-Q 支持哪些三菱 PLC？
A：支持三菱 Q 串口系列 PLC：Q00J/Q00/Q01、Q02/Q02H/Q06H/Q12H、Q00U/Q01U/Q02U/Q06U、Q00UD/Q03UD 等。FX 串口系列选 WTGNet-FX、A 串口系列选 WTGNet-A、网口 PLC 选 WTGNet-CCL / WTGNet-MEL。
Q2：需要修改 PLC 参数或程序吗？需要外供电源吗？
A：都不需要。网关采用 MC 协议通讯，无需修改 PLC 任何参数；采用三通设计，PLC 通讯口直接取电，即插即用、无需外供电源（也可外供 DIP2 24VDC/100mA）。
Q3：什么是三通设计？原来的触摸屏还能继续用吗？
A：三通设计指网关有 Com1（接 PLC）、Com2 扩展口（接触摸屏或其他主站）和以太网口三个通讯口。原 PLC 编程口挂的触摸屏可改插到网关扩展口，触摸屏与 PLC 通讯不受影响，上位系统通过以太网口并行采集。
Q4：网关的默认 IP 地址和密码是什么？
A：出厂默认 IP 为 192.168.1.188，WEB 登录默认密码为 admin；WEB 界面支持中英文两种语言。
Q5：支持哪些编程软件？GX Works2 怎么连接？
A：支持 MELSOFT 产品 GX Works2、GX Developer。以 GX Works2 为例，双击 Connection1 —【Ethernet Board】—【Ethernet Module】，【型号】选 QJ71E71，【IP 地址】填网关 IP，点击【确定】后点击【通讯测试】出现连接成功画面即可。
Q6：支持哪些组态软件和 OPC 软件？
A：组态软件支持 WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW、MCGS；OPC 软件支持 Kepware OPC、Matricon OPC；均可通过 MC 协议或 ModbusTCP 采集。
Q7：KEPServerEX 怎么配置连接？
A：新建 channel 选 Mitsubishi Ethernet 驱动；新建 device 时 Device model 选 Q Series，Device ID 填「网关 IP:N0:255」，IP Protocol 选 TCP/IP，Port Number 填网关端口（默认 5002），其余默认直至建立完成。
Q8：组态王、力控、杰控分别怎么配置？
A：组态王新建设备选【Q_SERIAL_ETHERNET_BINARY】—【ETHERNET】，设备地址填「IP:端口:PC端口:超时:通讯方式」（默认 192.168.1.188:138A:1338:3:1）；力控新建 IO 设备选 Q 系列以太网（3E 协议）驱动，通讯方式 TCP/IP，端口 5002，设备类型二进制；杰控【安装驱动】选 MC-QTCPIP 驱动，设备数据表 PLC 端口填 5002、设备 IP 填网关 IP。
Q9：支持 MC 协议和 ModbusTCP 同时通讯吗？最多几个连接？
A：支持。以太网侧同时支持 MC 协议与 ModbusTCP，可同时实现 MELSOFT 连接、MC 协议连接、ModbusTCP 连接，最多支持 16 个上位机的连接。
Q10：MC 协议端口号是多少？Modbus 端口呢？
A：MC 协议通讯端口默认 5002，MODBUS 服务器端口号可在 WEB 参数设置中查看（建议默认），两者均可在【MC 端口号】/【MODBUS 服务器端口号】中修改。
Q11：Modbus 地址怎么换算？Y25、D100 对应哪个 Modbus 地址？
A：Y25 的十六进制 25 换算成十进制 37，对应 Modbus 地址 000001+37=000038；D100 的 m=100，对应 Modbus 地址 400001+100=400101。完整对照见 05 章节地址映射表。
Q12：数据点表自动侦测是什么意思？
A：指配合点位侦测工具，可以自动侦测触摸屏上的数值点，反向对应出 PLC 的寄存器地址，省去逐点查程序、核对地址的工作，便于数据采集快速落地。
Q13：WTGNet-Q 和 WTGNet-Q-W 有什么区别？
A：两者面向的 PLC 与通讯能力一致，都支持 MC 协议 + ModbusTCP、三通设计、16 个上位机连接。WTGNet-Q-W 为 WiFi 版，额外支持工厂无线 WiFi 组网与 MQTT 数据推送，适合不便布线的场合；现场可以布网线时选以太网版 WTGNet-Q 即可。
Q14：WTGNet-Q 和 WTGNet-FX / WTGNet-A 有什么区别？如何选型？
A：WTGNet-Q 面向 Q 串口系列（MD6 RS232）；WTGNet-FX 面向 FX 串口系列（MD8 RS422）；WTGNet-A 面向 A 串口系列（DB9M RS232）；WTGNet-CCL / WTGNet-MEL 面向网口 PLC（Q/L 网口、FX5U）。选型看 PLC 型号与通讯口形态。
Q15：采购前需要提供哪些信息？如何确认该选哪一款？
A：提供 PLC 具体型号（确认是否三菱 Q 串口系列）、PLC 通讯口形态、原通讯口是否挂了触摸屏、上位机使用的软件与网络环境（能否布线）即可。选型规则是：Q 串口选 WTGNet-Q，不便布线选 WTGNet-Q-W，其它系列按接口形态对应选择。
| 对比项 | WTGNet-Q | WTGNet-Q-W |
| 产品版本 | 以太网版（本产品） | WiFi 版 |
| 适用 PLC | 三菱 Q 串口系列（Q00J/Q00/Q01、Q02/Q02H/Q06H/Q12H、Q00U/Q01U/Q02U/Q06U、Q00UD/Q03UD） | 同左 |
| PLC 侧接口 | MD6（RS232）编程口直接插入 | MD6（RS232）编程口直接插入 |
| 组网方式 | 以太网有线组网 | 以太网 + WiFi 无线组网 |
| MC 协议 | 支持，端口默认 5002 | 支持，端口默认 5002 |
| ModbusTCP | 支持 | 支持 |
| MQTT 数据推送 | 不支持 | 支持 |
| 三通设计 / 扩展口接触摸屏 | 支持 | 支持 |
| 数据点表自动侦测 | 支持 | 支持 |
| 上位机连接数 | 16 | 16 |
| 供电方式 | PLC 通讯口直接取电，无需外供（也可外供 24VDC/100mA） | PLC 通讯口直接取电；WiFi 版建议外供 24V |
| 安装方式 | 35mm 导轨安装 | 35mm 导轨安装 |
| 适用场景 | 可布网线的 Q 串口 PLC 以太网联网改造 | 不便布线的 Q 串口 PLC 无线联网改造与 MQTT 上云 |
