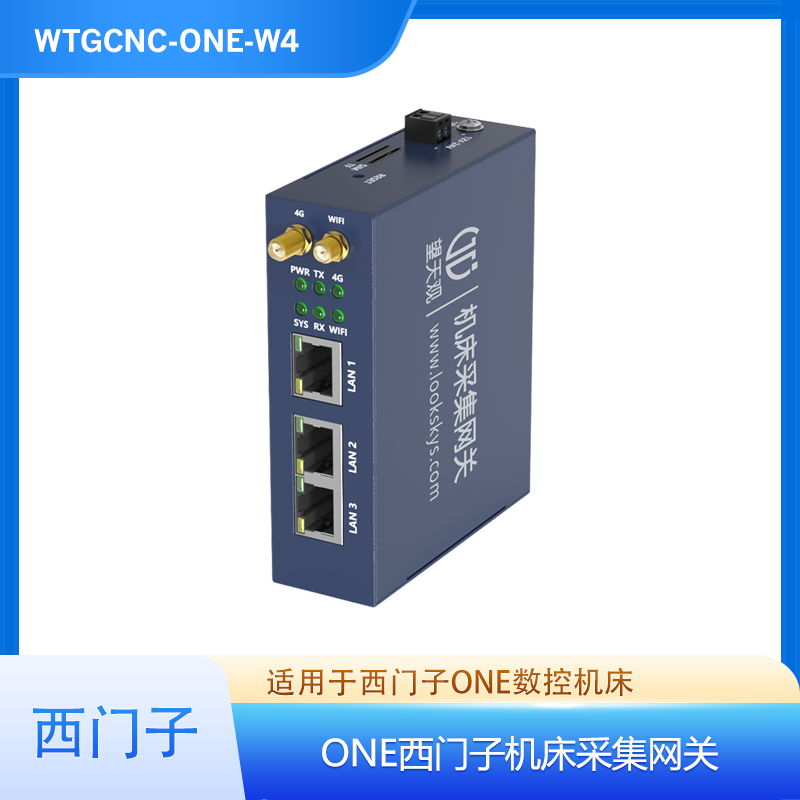

WTGCNC-ONE-W4（ONE西门子机床采集网关WiFi+4G）

WTGCNC-ONE-W4西门子ONE数控采集网关，主要应用于西门子ONE系列数控系统的数据采集。既支持X127口采集，又支持X130口采集；支持以太网/WiFi/4G三模组网，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送，可采集主轴、进给、坐标、程序、报警、产量等全部核心加工参数。

产品选型

WTGCNC-ONE-W4 支持的数控系统

ONE西门子机床采集网关，WTGCNC-ONE-W4，主要应用于西门子ONE系列数控系统的数据采集。

品牌	控制器型号	产品型号	备注
西门子	ONE西门子数控系统	WTGCNC-ONE-W4	既支持X127口采集，又支持X130口采集

WTGCNC-ONE-W4 主要应用于西门子 ONE 系列数控系统的数据采集，支持 X127 口和 X130 口两种采集方式，兼容以太网、WiFi、4G 三模组网。

特殊功能

WTGCNC-ONE-W4 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据存储与推送；

典型组网应用

WTGCNC-ONE-W4 支持两种典型组网应用

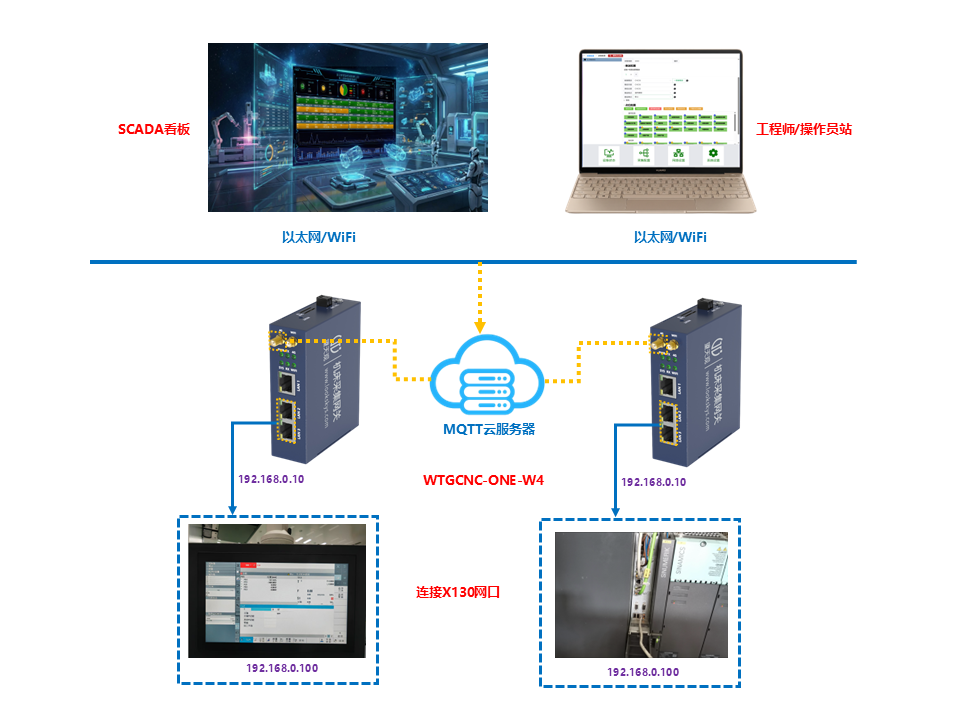

ONE西门子机床采集网关，WTGCNC-ONE-W4，网关自身具备双网卡、无线WiFi网卡、4G无线网卡，网关通过4G网络MQTT推送数据到云服务，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

西门子ONE采集网关4G组网方法

工程师可以通过以太网或者WiFi网络访问网关配置。

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

ONE西门子机床采集网关，WTGCNC-ONE-W4，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

西门子ONE采集网关4G接线方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置ONE机床采集网关。

西门子ONE采集网关4G配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-ONE-W4 支持采集的数据点位

ONE西门子机床采集网关，WTGCNC-ONE-W4，主要应用于西门子ONE数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{
  "datas": {
    "主程序名称": "O22",
    "主程序注释": "",
    "主轴倍率": 100,
    "主轴温度": 15,
    "主轴负载": 0,
    "主轴速度": 0,
    "刀具号": "0",
    "切割时间": 23624466,
    "剩余距离X": 0,
    "剩余距离Y": 0,
    "剩余距离Z": 0,
    "开机时间": 63862560,
    "当前产量": 12586,
    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",
    "当前执行行号": "0",
    "当前程序名称": "O22",
    "当前程序注释": "",
    "总产量": 12586,
    "报警信息": "",
    "报警号": "",
    "报警类型": "",
    "机械坐标X": 0,
    "机械坐标Y": 0,
    "机械坐标Z": 0,
    "模式": "Reference",
    "目标产量": 0,
    "相对坐标X": -100.863,
    "相对坐标Y": 531.95,
    "相对坐标Z": -610,
    "程序状态": "RESET",
    "系统信息": "型号:0i-F,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",
    "绝对坐标X": -100.863,
    "绝对坐标Y": 531.95,
    "绝对坐标Z": -610,
    "设备逻辑状态": "2",
    "设定主轴速度": 0,
    "设定进给速度": 0,
    "轴温度X": 11,
    "轴温度Y": 11,
    "轴温度Z": 18,
    "轴负载X": 7,
    "轴负载Y": 7,
    "轴负载Z": 10,
    "运行时间": 31112170,
    "进给倍率": 0,
    "进给速度": 0
  },
  "sn": "CNC01",
  "time": 1765864916126
}

备注：

“设备逻辑状态”：
“1” = “运行”
“2” = “待机”
“3” = “报警”
“4” = “离线”

常见问题

WTGCNC-ONE-W4 常见问题解答

Q1：WTGCNC-ONE-W4 支持哪些西门子数控系统？
A：主要支持西门子 ONE 系列数控系统的数据采集。

Q2：WTGCNC-ONE-W4 支持哪些采集接口？
A：既支持 X127 口采集，又支持 X130 口采集。

Q3：WTGCNC-ONE-W4 支持哪些联网方式？
A：支持以太网、WiFi、4G 三模组网。网关自身具备双网卡、无线 WiFi 网卡、4G 无线网卡，可通过 4G 网络 MQTT 推送数据到云服务，LAN2 网络连接机床。

Q4：WTGCNC-ONE-W4 支持哪些数据推送协议？
A：支持 MQTT 和 OPCUA 协议进行数据对接。

Q5：WTGCNC-ONE-W4 默认IP地址是多少？
A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q6：WTGCNC-ONE-W4 采集哪些数据点位？
A：支持采集主程序名称、主程序注释、主轴倍率、主轴温度、主轴负载、主轴速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称、当前程序注释、总产量、报警信息、报警号、报警类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴速度、设定进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率、进给速度等。

Q7：WTGCNC-ONE-W4 硬件支持哪些功能？
A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q8：设备逻辑状态取值含义是什么？
A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

产品选型对比

WTGCNC 西门子ONE系列网关型号对比

对比项	WTGCNC-ONE-W4	备注
适用系统	西门子 ONE 系列	支持 X127 / X130 口采集
联网方式	以太网+WiFi+4G	三模组网，4G云推送
数据推送	MQTT / OPCUA	均支持 MQTT 主题自定义
采集点位	自定义添加 / 批量添加 / Excel导入	采集频率可自定义
默认IP	LAN1：192.168.1.230；LAN2/LAN3：192.168.0.230	修改后需重启网关
适用场景	ONE 系列新机床、复杂网络环境	支持离线数据存储与推送
