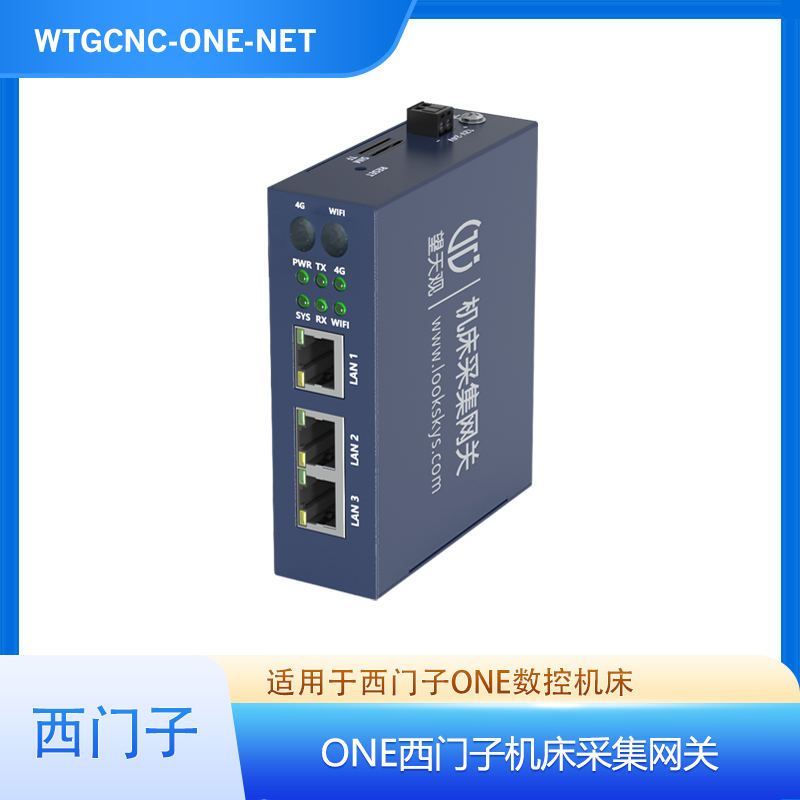

WTGCNC-ONE-NET（ONE西门子机床采集网关）

WTGCNC-ONE-NET西门子ONE数控系统机床采集网关，主要应用于西门子ONE系列数控系统的数据采集，既支持X127口采集，又支持X130口采集，网关自身具备双网卡，支持与机床同网段或跨网段采集，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送。

产品选型

WTGCNC-ONE-NET 支持的数控系统

ONE西门子机床采集网关，WTGCNC-ONE-NET，主要应用于西门子ONE系列数控系统的数据采集。

品牌	控制器型号	产品型号	备注
西门子	ONE西门子数控系统	WTGCNC-ONE-NET	既支持X127口采集，又支持X130口采集

WTGCNC-ONE-NET 主要应用于西门子 ONE 系列数控系统的数据采集。网关自身具备双网卡，既支持 X127 口采集，又支持 X130 口采集，支持与机床同网段或跨网段采集。

特殊功能

WTGCNC-ONE-NET 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据存储与推送；

典型组网应用

WTGCNC-ONE-NET 支持两种典型组网应用

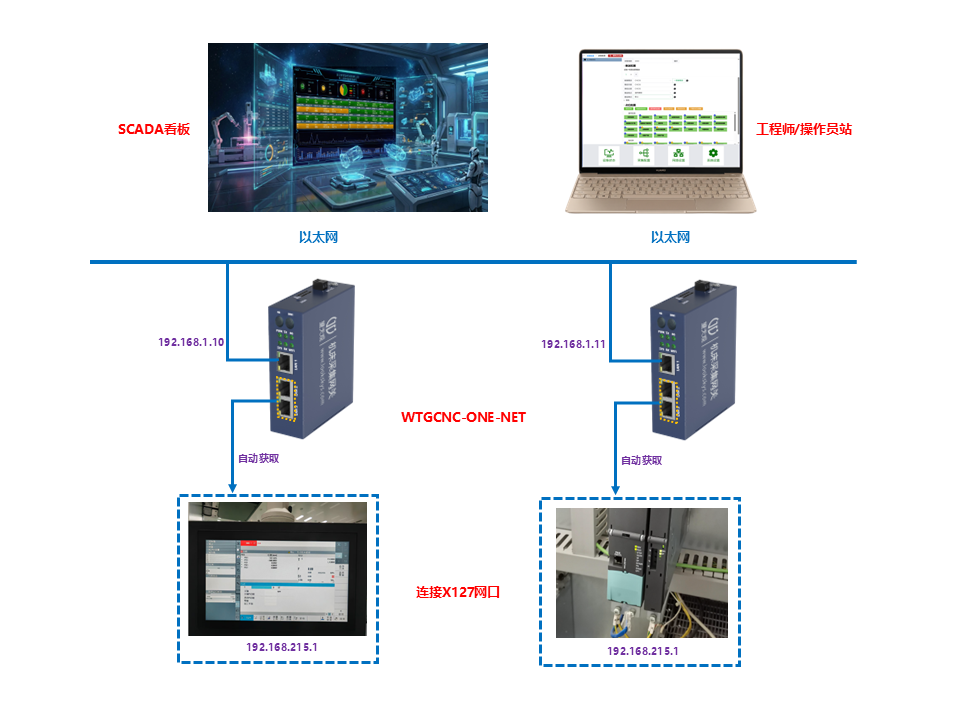

方式一：X127组网方案

ONE西门子机床采集网关，WTGCNC-ONE-NET，网关自身具备双网卡，LAN1网络连接工厂网络，LAN2网络连接ONE数控系统的X127口（网关LAN2网段改成自动获取）见下图：

ONE西门子机床采集网关X127组网方案

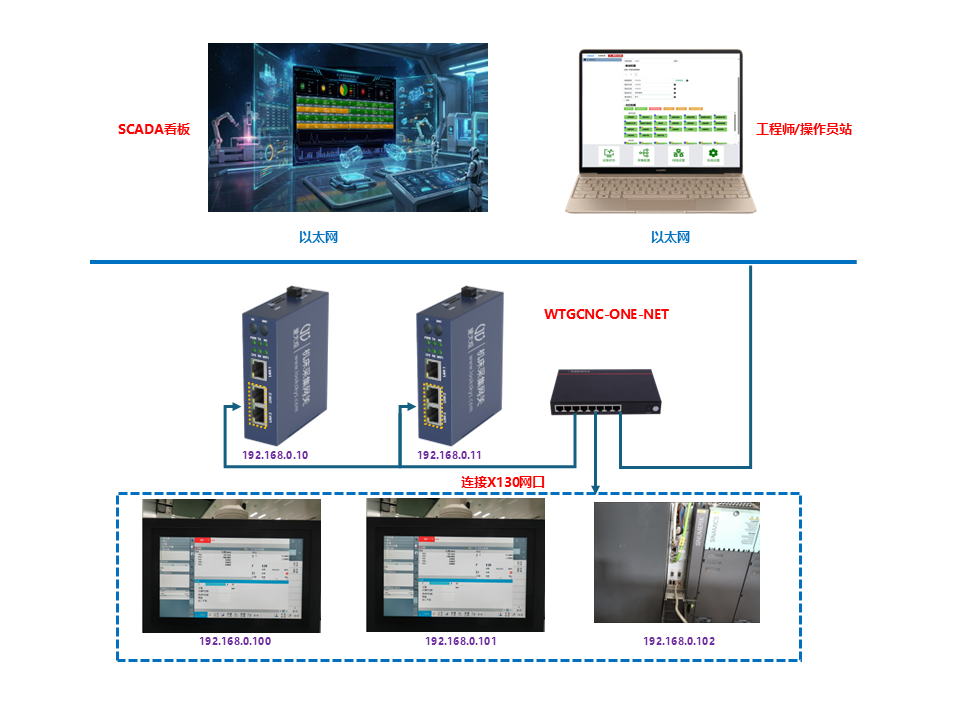

方式二：X130组网方案1

ONE西门子机床采集网关，WTGCNC-ONE-NET，网关自身具备双网卡，LAN1网络连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

ONE西门子机床采集网关X130组网方案1

方式三：X130组网方案2

ONE西门子机床采集网关，WTGCNC-ONE-NET，网关需使用DNC程序下发功能（或TCS刀补下发，FMS柔性产线等组网方案），网关LAN2网络连接工厂网络和机床，网关LAN1网络不使用（保留默认IP，方便维护调试），见下图：

ONE西门子机床采集网关X130组网方案2

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

ONE西门子机床采集网关，WTGCNC-ONE-NET，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

西门子one网关组网方案

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置ONE西门子机床采集网。

西门子one采集网关配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-ONE-NET 支持采集的数据点位

ONE西门子机床采集网关，WTGCNC-ONE-NET，主要应用于ONE西门子数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

"datas": {

"主程序名称": "O22",

"主程序注释": "",

"主轴倍率": 100,

"主轴温度": 15,

"主轴负载": 0,

"主轴速度": 0,

"刀具号": "0",

"切割时间": 23624466,

"剩余距离X": 0,

"剩余距离Y": 0,

"剩余距离Z": 0,

"开机时间": 63862560,

"当前产量": 12586,

"当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

"当前执行行号": "0",

"当前程序名称": "O22",

"当前程序注释": "",

"总产量": 12586,

"报警信息": "",

"报警号": "",

"报警类型": "",

"机械坐标X": 0,

"机械坐标Y": 0,

"机械坐标Z": 0,

"模式": "Reference",

"目标产量": 0,

"相对坐标X": -100.863,

"相对坐标Y": 531.95,

"相对坐标Z": -610,

"程序状态": "RESET",

"系统信息": "型号:0i-F,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

"绝对坐标X": -100.863,

"绝对坐标Y": 531.95,

"绝对坐标Z": -610,

"设备逻辑状态": "2",

"设定主轴速度": 0,

"设定进给速度": 0,

"轴温度X": 11,

"轴温度Y": 11,

"轴温度Z": 18,

"轴负载X": 7,

"轴负载Y": 7,

"轴负载Z": 10,

"运行时间": 31112170,

"进给倍率": 0,

"进给速度": 0

"sn": "CNC01",

"time": 1765864916126

}

备注：
"设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"

常见问题

WTGCNC-ONE-NET 常见问题解答

Q1：WTGCNC-ONE-NET 支持哪些西门子数控系统？
A：主要支持西门子 ONE 系列数控系统的数据采集。

Q2：WTGCNC-ONE-NET 支持哪些采集口？
A：既支持 X127 口采集，又支持 X130 口采集。

Q3：WTGCNC-ONE-NET 支持哪些联网方式？
A：网关自身具备双网卡，LAN1 网络连接工厂网络，LAN2 网络连接机床，支持与机床同网段采集，也支持与机床跨网段采集。

Q4：WTGCNC-ONE-NET 支持哪些典型组网应用？
A：支持三种典型组网：方式一 X127 组网，LAN2 连接 ONE 数控系统 X127 口（网关 LAN2 网段改成自动获取）；方式二 X130 组网方案1，LAN1 连接工厂网络，LAN2 连接机床；方式三 X130 组网方案2，适用于 DNC 程序下发、TCS 刀补下发、FMS 柔性产线等场景，LAN2 连接工厂网络和机床，LAN1 保留默认 IP。

Q5：WTGCNC-ONE-NET 支持哪些数据推送协议？
A：支持 MQTT 和 OPCUA 协议进行数据对接。

Q6：WTGCNC-ONE-NET 默认IP地址是多少？
A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q7：WTGCNC-ONE-NET 采集哪些数据点位？
A：支持采集主程序名称、主程序注释、主轴倍率、主轴温度、主轴负载、主轴速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称、当前程序注释、总产量、报警信息、报警号、报警类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴速度、设定进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率、进给速度等。

Q8：WTGCNC-ONE-NET 硬件支持哪些功能？
A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q9：设备逻辑状态取值含义是什么？
A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

产品选型对比

WTGCNC 西门子ONE系列网关型号对比

对比项	WTGCNC-ONE-NET	WTGCNC-840D-W4	备注
适用系统	ONE	840D（PCU50/PCU20）	最新 vs 经典
采集口	X127 / X130	X122口扩展	ONE 支持 X127/X130
采集方案	X127/X130原生采集	DDE + WTGNet-S7MPI Pro	ONE 无需额外转换设备
数据推送	MQTT/OPCUA	MQTT/OPCUA	均支持 MQTT 主题自定义
默认IP	LAN1/2/3 见详情	LAN1/2/3 见详情	修改网卡IP后需重启网关
适用场景	最新ONE系统机床联网	经典840D老机床改造	按数控系统型号选型
