WTGCNC-840D-W4（840D西门子机床采集网关WiFi+4G）

WTGCNC-840D-W4西门子840D机床网关，主要应用于西门子840D系列数控系统的数据采集，既支持以太网组网，也支持WiFi组网，还支持4G组网，支持PCU50（WinXP Pro/WinNT）DDE技术采集和PCU20（Win95/2000）扩展WTGNet-S7MPI Pro采集，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送。

产品选型

WTGCNC-840D-W4 支持的数控系统

840D西门子机床采集网关，WTGCNC-840D-W4，主要应用于西门子840D系列数控系统的数据采集。

品牌	控制器型号	产品型号	备注
西门子	SINUMERIK PCU50；WinXP Pro	WTGCNC-840D-W4	DDE技术，WinXP Pro系统F盘拷贝DDE文件采集
西门子	SINUMERIK PCU50；WinNT	WTGCNC-840D-W4	DDE技术，WinXP Pro系统F盘拷贝DDE文件采集
西门子	SINUMERIK PCU20；Win95/2000/其它	WTGCNC-840D-W4	X122口扩展WTGNet-S7MPI Pro后采集

WTGCNC-840D-W4 主要应用于西门子 840D 系列数控系统的数据采集。PCU50 型号（WinXP Pro / WinNT）采用 DDE 技术方案，PCU20 型号（Win95/2000/其它）采用 X122 口扩展 WTGNet-S7MPI Pro 后采集。

采集方案选择

840D老机器如何选择采集方案？如何确认系统版本？

840D老机器的数控系统，做数据采集方案时，我们优先选用DDE方案：

1、DDE方案已经完成近2000台老设备的数据采集项目，且机床能长期稳定、可靠的运行；

2、DDE方案操作更简单，只需要将DDE文件拷贝到PCU的F盘，简单执行几步操作就可以；

3、DDE方案操作更安全，只需要重启PCU即可，无需整个机床断大电重启（老机器断大电重启风险大）；

4、DDE可以采集到转速、倍率、负载、坐标、程序名等所有加工工艺参数；扩展WTGNet-S7MPI Pro网关只能采集PLC内部仅有的倍率，进给等几个参数，读取其他点位需要修改原PLC程序，从NCU逐一映射到PLC内部，需要更高级的系统级维修工程师进行修改；

5、扩展WTGNet-S7MPI Pro网关方案，部分案例现场出现过机床屏幕卡死，蓝屏死机现象，概率10%左右；把WTGNet-S7MPI Pro网关置于触摸屏扩展头上方连接会降低蓝屏死机的概率；

840D老机器的数控系统，控制器型号如何确认：

840D老机器的数控系统，从面板正面的字母标识也是无法确认的，802D/810D/840D等老系统面板正面什么字母都没有（从屏幕界面的系统版本信息里也是无法准确查看的），我们需要打开操作面板的后盖，在PCU（电脑）背板上找到标识标签，从标签上可以准确查看：

品牌	控制器型号	产品标签
西门子	SINUMERIK PCU50；WinXP Pro
西门子	SINUMERIK PCU50；WinNT4.0
西门子	SINUMERIK PCU20；Win95/2000/其它

特殊功能

WTGCNC-840D-W4 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据存储与推送；

典型组网应用

WTGCNC-840D-W4 支持两种典型组网应用

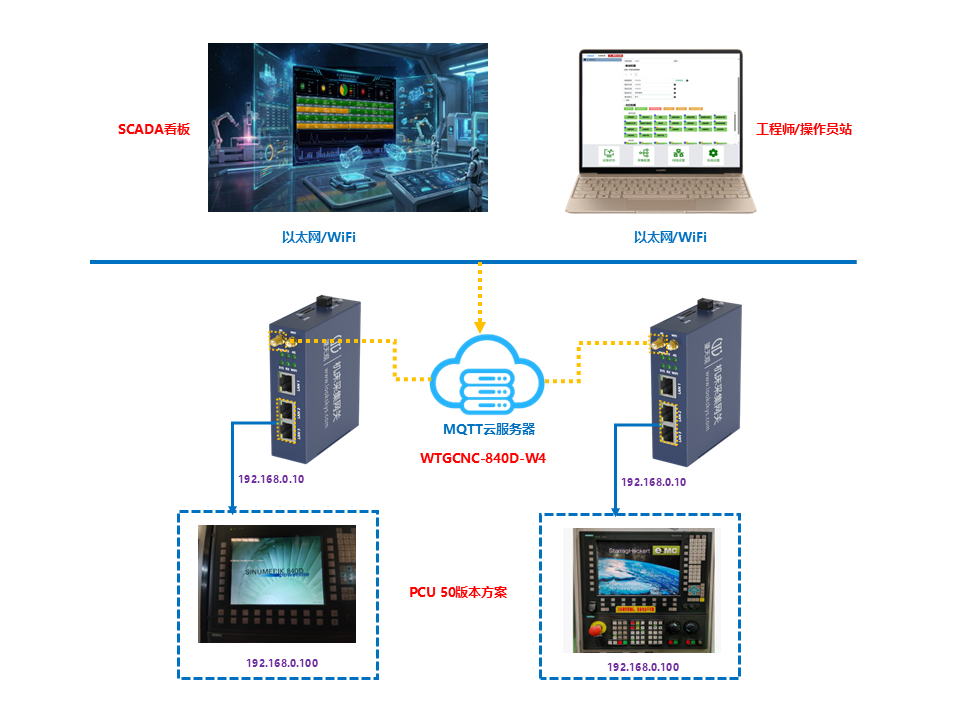

840D系统，DDE技术采集方案：

840D西门子机床采集网关，WTGCNC-840D-W4，网关自身具备双网卡、无线WiFi网卡、4G无线网卡，网关通过4G网络MQTT推送数据到云服务，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

840D系统，DDE技术4G采集方案

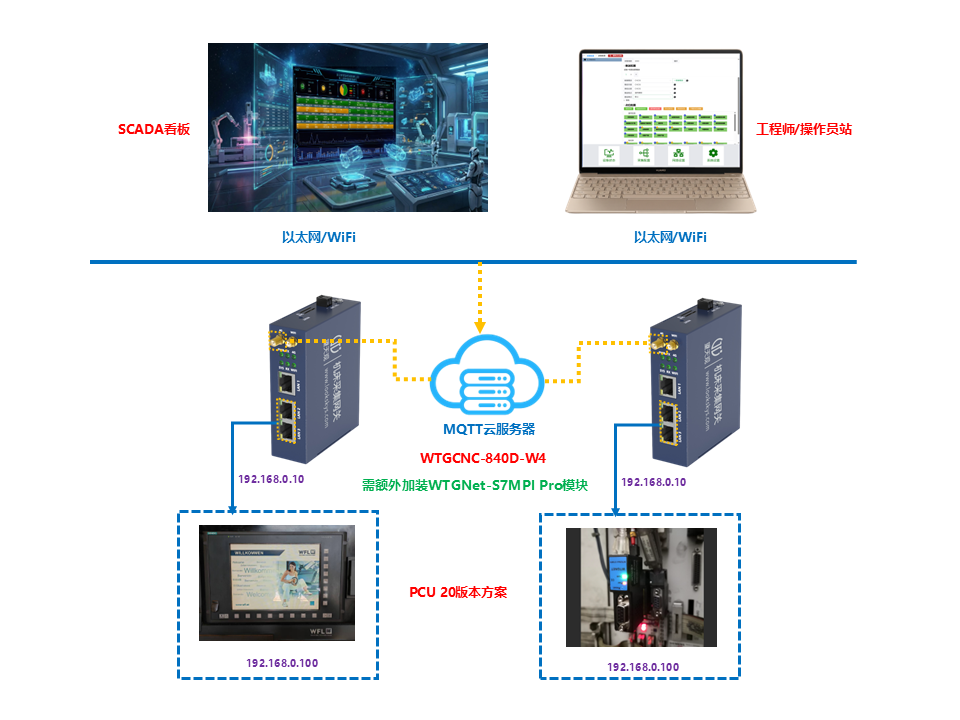

840D系统，扩展WTGNet-S7MPI Pro技术采集方案：

840D扩展WTGNet-S7MPI Pro技术采集方案

工程师可以通过以太网或者WiFi网络访问网关配置。

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

840D西门子机床采集网关，WTGCNC-840D-W4，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

840D网关接线方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置840D机床采集网关。

840D网关配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-840D-W4 支持采集的数据点位

840D西门子机床采集网关，WTGCNC-840D-W4，主要应用于840D数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

"datas": {

"主程序名称": "O22",

"主程序注释": "",

"主轴倍率": 100,

"主轴温度": 15,

"主轴负载": 0,

"主轴速度": 0,

"刀具号": "0",

"切割时间": 23624466,

"剩余距离X": 0,

"剩余距离Y": 0,

"剩余距离Z": 0,

"开机时间": 63862560,

"当前产量": 12586,

"当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

"当前执行行号": "0",

"当前程序名称": "O22",

"当前程序注释": "",

"总产量": 12586,

"报警信息": "",

"报警号": "",

"报警类型": "",

"机械坐标X": 0,

"机械坐标Y": 0,

"机械坐标Z": 0,

"模式": "Reference",

"目标产量": 0,

"相对坐标X": -100.863,

"相对坐标Y": 531.95,

"相对坐标Z": -610,

"程序状态": "RESET",

"系统信息": "型号:0i-F,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

"绝对坐标X": -100.863,

"绝对坐标Y": 531.95,

"绝对坐标Z": -610,

"设备逻辑状态": "2",

"设定主轴速度": 0,

"设定进给速度": 0,

"轴温度X": 11,

"轴温度Y": 11,

"轴温度Z": 18,

"轴负载X": 7,

"轴负载Y": 7,

"轴负载Z": 10,

"运行时间": 31112170,

"进给倍率": 0,

"进给速度": 0

"sn": "CNC01",

"time": 1765864916126

}

备注：
"设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"

常见问题

WTGCNC-840D-W4 常见问题解答

Q1：WTGCNC-840D-W4 支持哪些西门子数控系统？
A：主要支持西门子 840D 系列数控系统，涵盖 PCU50（WinXP Pro / WinNT）和 PCU20（Win95/2000/其它）型号。

Q2：如何确认我的 840D 系统是 PCU50 还是 PCU20？
A：840D老系统的面板正面没有任何字母标识，从屏幕界面的系统版本信息里也无法准确查看。需要打开操作面板后盖，在 PCU（电脑）背板上找到标识标签，从标签上可以准确查看：PCU50（WinXP Pro/WinNT4.0）或 PCU20（Win95/2000/其它）。

Q3：PCU50 和 PCU20 分别应该选择哪种采集方案？
A：PCU50 型号优先选用 DDE 技术方案，将 DDE 文件拷贝到 PCU 的 F 盘即可；PCU20 型号采用 X122 口扩展 WTGNet-S7MPI Pro 西门子协议转换网关采集。

Q4：为什么优先选用 DDE 方案？
A：DDE 方案已完成近 2000 台老设备的数据采集项目，机床能长期稳定、可靠运行；操作更简单（仅需拷贝 DDE 文件到 PCU 的 F 盘）；操作更安全（只需重启 PCU，无需整个机床断大电重启）；可采集转速、倍率、负载、坐标、程序名等所有加工工艺参数。

Q5：扩展 WTGNet-S7MPI Pro 方案有什么注意事项？
A：扩展 WTGNet-S7MPI Pro 网关只能采集 PLC 内部仅有的倍率、进给等几个参数，读取其他点位需要修改原 PLC 程序，从 NCU 逐一映射到 PLC 内部，需要更高级的系统级维修工程师进行修改；部分案例现场出现过机床屏幕卡死、蓝屏死机现象，概率 10% 左右；把 WTGNet-S7MPI Pro 网关置于触摸屏扩展头上方连接会降低蓝屏死机的概率。

Q6：WTGCNC-840D-W4 支持哪些联网方式？
A：支持以太网、WiFi、4G 三模组网。网关自身具备双网卡、无线WiFi网卡、4G无线网卡，网关通过4G网络MQTT推送数据到云服务，LAN2网络连接机床。

Q7：WTGCNC-840D-W4 支持哪些数据推送协议？
A：支持 MQTT 和 OPCUA 协议进行数据对接。

Q8：WTGCNC-840D-W4 默认IP地址是多少？
A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。工程师可以通过以太网或者WiFi网络访问网关配置。

Q9：WTGCNC-840D-W4 硬件支持哪些功能？
A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q10：设备逻辑状态取值含义是什么？
A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

产品选型对比

WTGCNC 西门子840D系列网关对比

对比项	WTGCNC-840D-W4	WTGCNC-810D-NET	备注
适用系统	840D（PCU50/PCU20）	810D / 840D PCU20	840D 高端 vs 810D 中端
联网方式	以太网+WiFi+4G	仅以太网	W4 支持三模组网
采集方案	DDE + WTGNet-S7MPI Pro	WTGNet-S7MPI Pro	840D PCU50 优先 DDE
数据推送	MQTT/OPCUA	MQTT/OPCUA	均支持 MQTT 主题自定义
默认IP	LAN1/2/3 见详情	LAN1/2/3 见详情	修改网卡IP后需重启网关
适用场景	高端老机床、复杂网络环境	中端老机床、有线网络完善	按数控系统型号选型
