WTGCNC-840D-NET（840D西门子机床采集网关）

840D西门子机床采集网关，WTGCNC-840D-NET，主要应用于西门子840D系列数控系统的数据采集。

WTGCNC-840D-NET 主要应用于西门子 840D 系列数控系统的数据采集，支持 PCU50（WinXP Pro / WinNT）和 PCU20（Win95/2000/其它）等多种老系统版本。

840D老机器的数控系统，做数据采集方案时，我们优先选用DDE方案：

1、DDE方案已经完成近2000台老设备的数据采集项目，且机床能长期稳定、可靠的运行；

2、DDE方案操作更简单，只需要将DDE文件拷贝到PCU的F盘，简单执行几步操作就可以；

3、DDE方案操作更安全，只需要重启PCU即可，无需整个机床断大电重启（老机器断大电重启风险大）；

4、DDE可以采集到转速、倍率、负载、坐标、程序名等所有加工工艺参数；扩展WTGNet-S7MPI Pro网关只能采集PLC内部仅有的倍率、进给等几个参数，读取其他点位需要修改原PLC程序，从NCU逐一映射到PLC内部，需要更高级的系统级维修工程师进行修改；

5、扩展WTGNet-S7MPI Pro网关方案，部分案例现场出现过机床屏幕卡死、蓝屏死机现象，概率10%左右；把WTGNet-S7MPI Pro网关置于触摸屏扩展头上方连接会降低蓝屏死机的概率；

840D老机器的数控系统，控制器型号如何确认：

840D老机器的数控系统，从面板正面的字母标识也是无法确认的，802D/810D/840D等老系统面板正面什么字母都没有（从屏幕界面的系统版本信息里也是无法准确查看的），我们需要打开操作面板的后盖，在PCU（电脑）背板上找到标识标签，从标签上可以准确查看：

品牌	控制器型号	产品标签

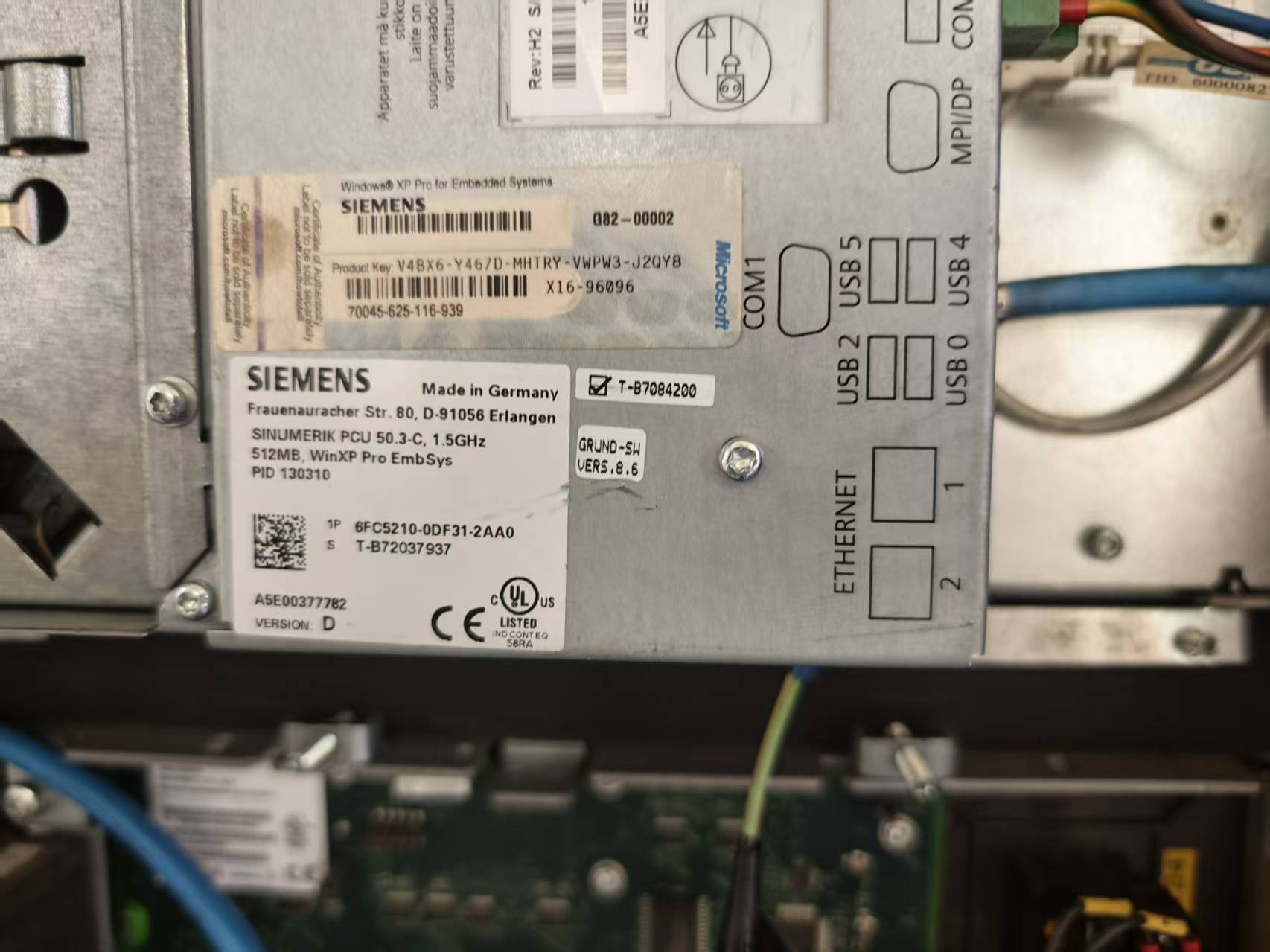

西门子	SINUMERIK PCU50；WinXP Pro

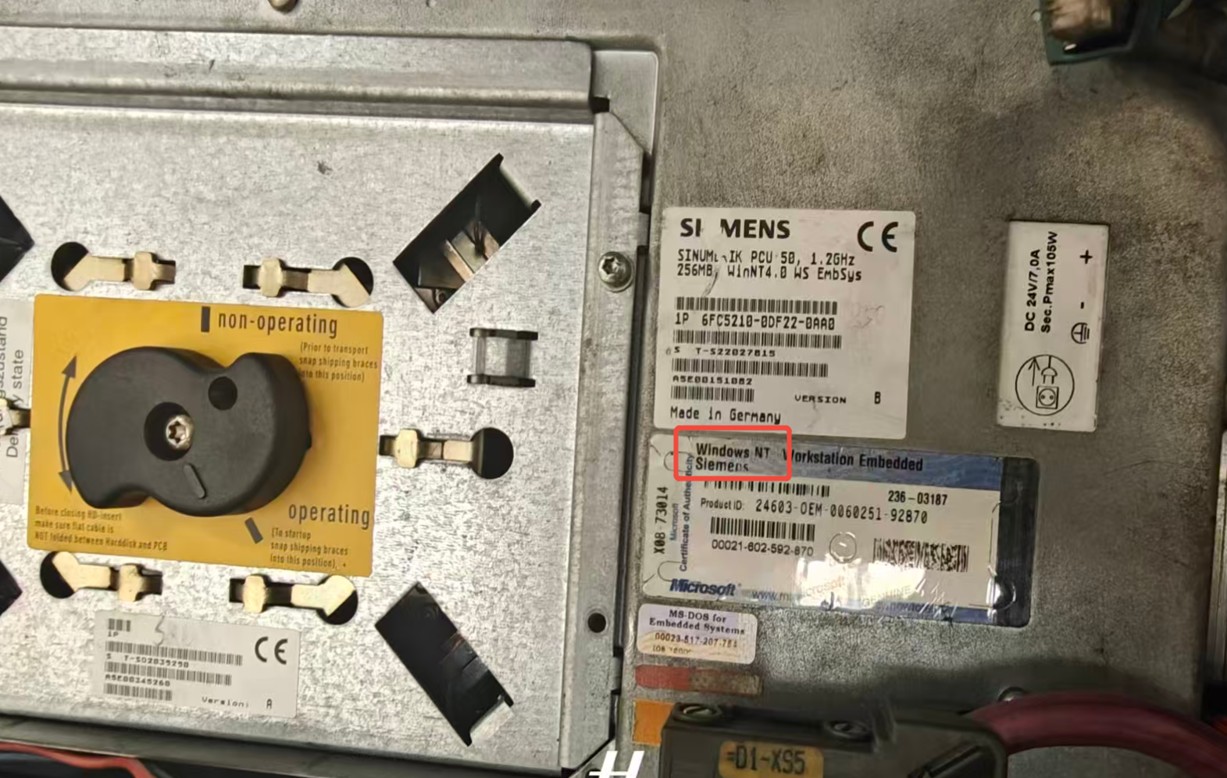

西门子	SINUMERIK PCU50；WinNT4.0
西门子	SINUMERIK PCU20；Win95/2000/其它

1)     浏览器输入网关IP，即可对网关进行参数配置；

2)     既支持840D PCU20系统采集，又支持840D PCU50系统采集；

3)     机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4)     支持MQTT和OPCUA协议进行数据对接；

5)     支持MQTT主题自定义，推送格式可通过脚本自定义；

6)     采集频率支持自定义；

7)     支持日志查询；

8)     支持网络通讯诊断；

9)     支持离线数据存储与推送；

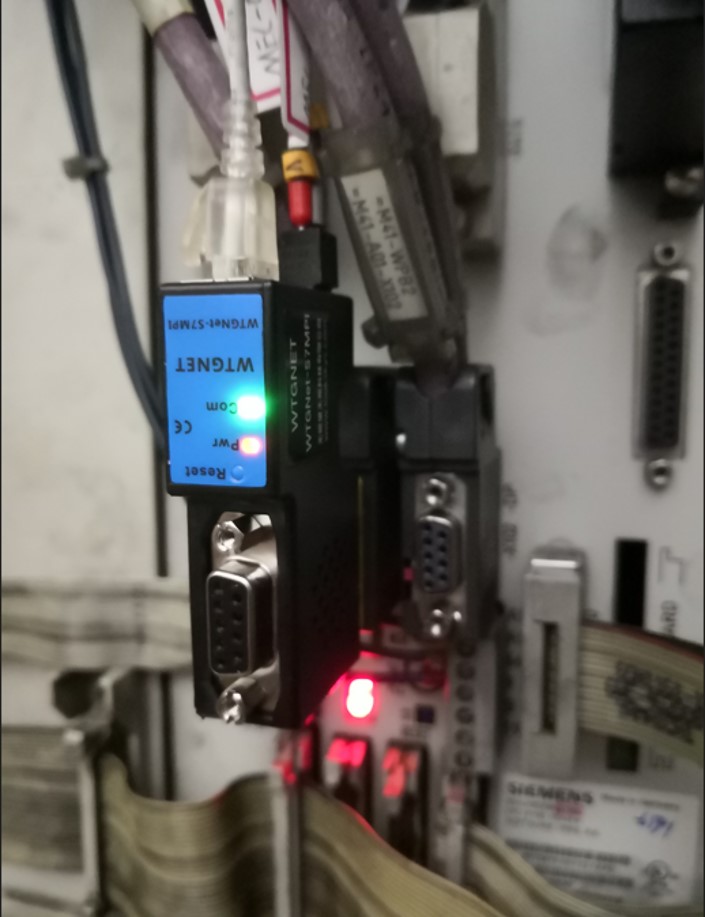

方式一：PCU20方案（X122口扩展WTGNet-S7MPI Pro）

840D西门子机床采集网关，WTGCNC-840D-NET，网关自身具备双网卡，LAN1网络连接工厂网络，LAN2网络连接WTGNet-S7MPI Pro西门子协议转换网关（简化网络方案：所有网关LAN2和WTGNet-S7MPI Pro西门子协议转换网关的IP地址可设置统一固定的IP地址，PCU20方案）见下图：

方式二：PCU50方案（LAN2直连PCU50面板）

840D西门子机床采集网关，WTGCNC-840D-NET，网关自身具备双网卡，LAN1网络连接工厂网络，LAN2网络连接840D机床PCU50面板（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

840D西门子机床采集网关，WTGCNC-840D-NET，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230 即可以访问和配置840D西门子机床采集网关。

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

840D西门子机床采集网关，WTGCNC-840D-NET，主要应用于西门子840D系列数控系统的数据采集，网关推送的核心参数以及JSON数据格式如下：

{
  "datas": {
    "主程序名称": "O22",
    "主程序注释": "",
    "主轴倍率": 100,
    "主轴温度": 15,
    "主轴负载": 0,
    "主轴速度": 0,
    "刀具号": "0",
    "切割时间": 23624466,
    "剩余距离X": 0,
    "剩余距离Y": 0,
    "剩余距离Z": 0,
    "开机时间": 63862560,
    "当前产量": 12586,
    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",
    "当前执行行号": "0",
    "当前程序名称": "O22",
    "当前程序注释": "",
    "总产量": 12586,
    "报警信息": "",
    "报警号": "",
    "报警类型": "",
    "机械坐标X": 0,
    "机械坐标Y": 0,
    "机械坐标Z": 0,
    "模式": "Reference",
    "目标产量": 0,
    "相对坐标X": -100.863,
    "相对坐标Y": 531.95,
    "相对坐标Z": -610,
    "程序状态": "RESET",
    "系统信息": "型号:0i-F,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",
    "绝对坐标X": -100.863,
    "绝对坐标Y": 531.95,
    "绝对坐标Z": -610,
    "设备逻辑状态": "2",
    "设定主轴速度": 0,
    "设定进给速度": 0,
    "轴温度X": 11,
    "轴温度Y": 11,
    "轴温度Z": 18,
    "轴负载X": 7,
    "轴负载Y": 7,
    "轴负载Z": 10,
    "运行时间": 31112170,
    "进给倍率": 0,
    "进给速度": 0
  },
  "sn": "CNC01",
  "time": 1765864916126
}

备注：

“设备逻辑状态”：
                   “1” = “运行”
                   “2” = “待机”
                   “3” = “报警”
                   “4” = “离线”

Q1：WTGCNC-840D-NET 支持哪些西门子数控系统？
                   A：主要支持西门子 840D 系列数控系统的数据采集，覆盖 SINUMERIK PCU50（WinXP Pro / WinNT）和 PCU20（Win95/2000/其它）等多种老系统版本。

Q2：840D老机器如何选择采集方案？
                   A：840D老机器优先选用 DDE 方案：已完成近 2000 台老设备的数据采集项目，操作更简单、更安全，可采集到转速、倍率、负载、坐标、程序名等所有加工工艺参数。扩展 WTGNet-S7MPI Pro 网关方案只能采集 PLC 内部仅有的倍率、进给等几个参数，且部分案例现场出现过机床屏幕卡死、蓝屏死机现象。

Q3：840D老机器的控制器型号如何确认？
                   A：从面板正面的字母标识无法确认（802D/810D/840D 等老系统面板正面什么字母都没有），从屏幕界面的系统版本信息里也无法准确查看。需打开操作面板的后盖，在 PCU（电脑）背板上找到标识标签，从标签上可以准确查看。

Q4：WTGCNC-840D-NET 支持哪些联网方式？
                   A：支持以太网有线组网。方式一中 LAN1 网络连接工厂网络，LAN2 网络连接 WTGNet-S7MPI Pro 西门子协议转换网关；方式二中 LAN1 网络连接工厂网络，LAN2 网络直连 840D 机床 PCU50 面板。

Q5：WTGCNC-840D-NET 支持哪些数据推送协议？
                   A：支持 MQTT 和 OPCUA 协议进行数据对接。

Q6：WTGCNC-840D-NET 默认IP地址是多少？
                   A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q7：WTGCNC-840D-NET 采集哪些数据点位？
                   A：支持采集主程序名称、主程序注释、主轴倍率、主轴温度、主轴负载、主轴速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称、当前程序注释、总产量、报警信息、报警号、报警类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴速度、设定进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率、进给速度等。

Q8：WTGCNC-840D-NET 硬件支持哪些功能？
                   A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q9：设备逻辑状态取值含义是什么？
                   A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。
