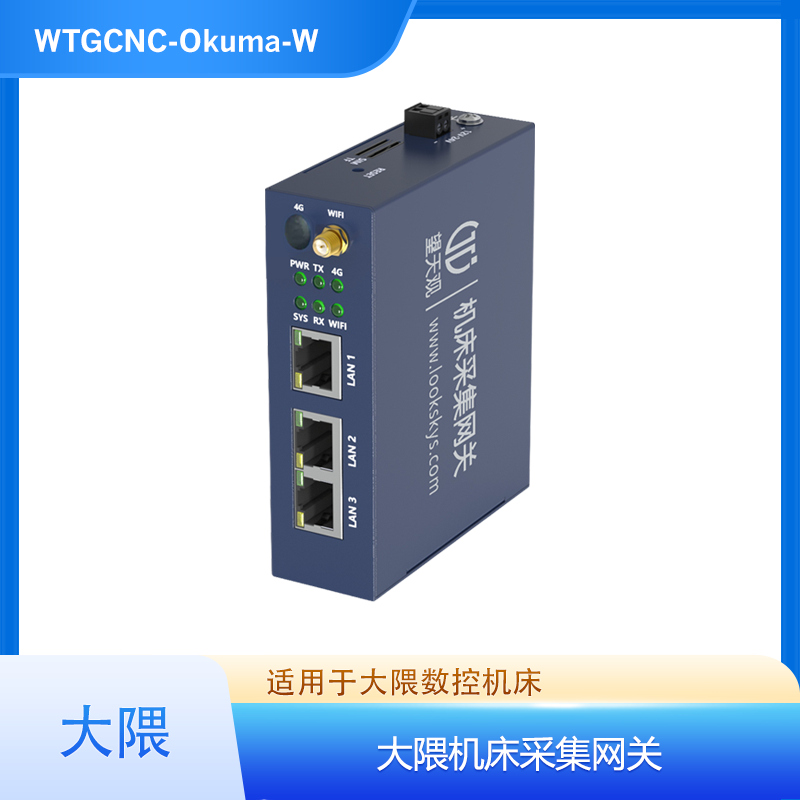

WTGCNC-Okuma-W(大隈机床采集网关WiFi版)

WTGCNC-Okuma-W大隈机床无线采集网关,主要应用于大隈网口系列控制器(OSP-P20M、OSP-P200、OSP-P300M)的数据采集。网关支持双网卡+WiFi无线网卡、同网段/跨网段采集,支持 MQTT/OPCUA 协议推送、MQTT 主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送。需开通大隈 O-API 授权,适用于不便布线的车间与 WiFi 覆盖场景。

标题: 大隈机床采集网关WiFi版
型号: WTGCNC-Okuma-W(大隈机床采集网关WiFi版)
版本: WiFi版本
  • icon 支持大隈所有网口系列数控系统采集
  • icon 既支持与机床同网段采集,也支持与机床跨网段采集
  • icon 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加
  • icon 支持MQTT和OPCUA协议进行数据对接
  • icon 支持离线数据本地存储与自动推送
01
 产品选型


WTGCNC-Okuma-W  支持的数控系统

大隈机床无线采集网关,WTGCNC-Okuma-W,主要应用于大隈网口系列数控系统的数据采集,内置 WiFi 无线网卡,适用于不便布线的车间与 WiFi 覆盖场景。

品牌控制器型号产品型号备注
大隈
Okuma
OSP-P20M (Windows)WTGCNC-Okuma-W需开通 O-API 授权,授权单独收费
OSP-P200 / OSP-P300M (Windows)WTGCNC-Okuma-W需开通 O-API 授权,授权单独收费


补充:大隈 O-API 授权开通方法

大隈机床数据采集需开通 O-API 授权(授权单独收费),授权开通方法见本页面"现场应用"栏目。未开通 O-API 授权的控制器,网关无法完成数据采集。


02
 特殊功能

WTGCNC-Okuma-W 支持MQTT/OPCUA协议推送

1)     浏览器输入网关IP,即可对网关进行参数配置;

2)    既支持与机床同网段采集,也支持与机床跨网段采集;

3)       支持双网卡 + WiFi 无线网卡,WiFi 与有线可同时使用;

4)       机床采集点位支持自定义添加、一键批量添加、Excel表格导入添加;

5)       支持MQTT和OPCUA协议进行数据对接;

6)       支持MQTT主题自定义,推送格式可通过脚本自定义;

7)       采集频率支持自定义;

8)       支持日志查询;

9)       支持网络通讯诊断;

10)      支持离线数据本地存储与自动推送。

03
 典型组网应用

WTGCNC-Okuma-W 支持两种典型组网应用

方式一

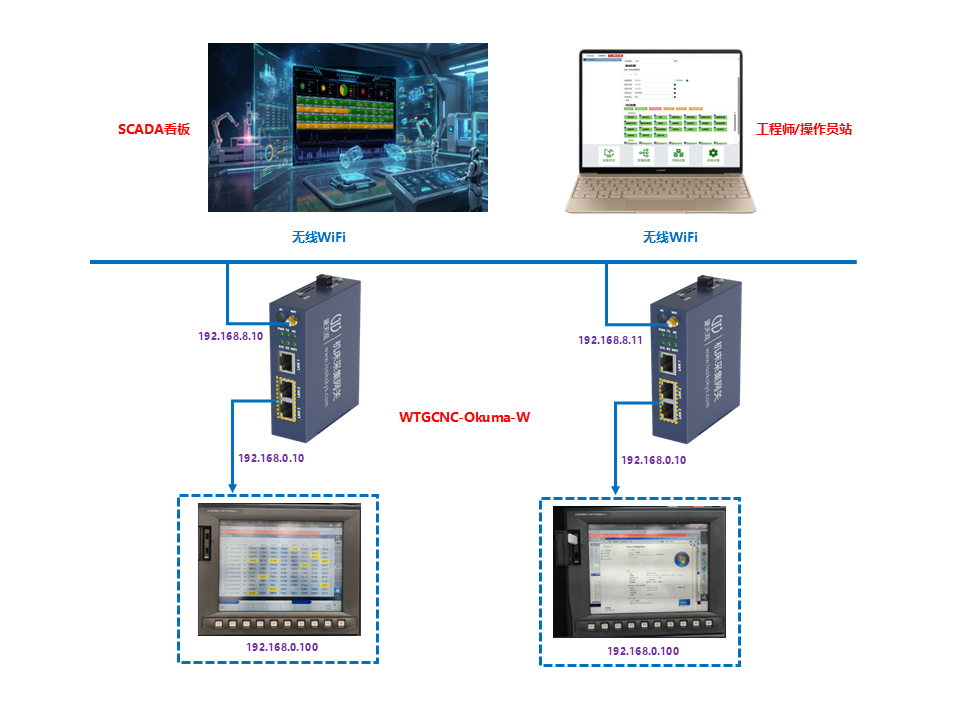

大隈机床无线采集网关,WTGCNC-Okuma-W,网关自身具备双网卡 + WiFi 无线网卡,LAN1网络连接工厂网络,LAN2网络连接机床(简化网络方案:所有网关LAN2和机床IP地址可设置统一固定的IP地址),WiFi 可作为备用上行通道,见下图:

WTGCNC-Okuma-W(大隈机床无线采集网关)MDC采集方案拓扑图

方式二

大隈机床无线采集网关,WTGCNC-Okuma-W,网关需使用DNC程序下发功能(或TCS刀补下发,FMS柔性产线等组网方案),网关LAN2网络连接工厂网络和机床,网关LAN1网络不使用(保留默认IP,方便维护调试),WiFi 可用于上行数据推送,见下图:

WTGCNC-Okuma-W(大隈机床无线采集网关)DNC联网拓扑图

04
 安装设置

谷歌浏览器输入网关IP地址对网关进行配置

大隈机床无线采集网关,WTGCNC-Okuma-W,支持导轨安装,12V-24V宽电压输入,支持RESET一键复位出厂设置,支持TF卡内存扩展,内置 WiFi 无线网卡。

WTGCNC-Okuma-W(大隈机床无线采集网关)接线使用方法

笔记本连接网关LAN1,浏览器输入LAN1默认IP:192.168.1.230即可以访问和配置大隈机床无线采集网关。

WTGCNC-Okuma-W(大隈机床无线采集网关)组网配置方法

出厂默认IP地址

LAN1:192.168.1.230,对应网关配置的“网卡1”的IP地址;

LAN2:192.168.0.230,对应网关配置的“网卡2”的IP地址;

LAN3:192.168.0.230,对应网关配置的“网卡2”的IP地址;

注意:修改网卡IP地址后,需重启网关。WiFi 参数在网关配置页面的“无线设置”中配置。

05
 支持采集的数据点位

WTGCNC-Okuma-W 支持采集的数据点位

大隈机床无线采集网关,WTGCNC-Okuma-W,主要应用于大隈数控系统数据采集,网关推送的核心参数以及JSON数据格式如下:

{

  "data": {

    "主程序名称": "XFM100.MIN",

    "主程序注释": "",

    "主轴倍率": "100",

    "主轴负载": "3",

    "主轴速度": "2000",

    "刀具号": "11",

    "切割时间": "45502360",

    "剩余距离X": "46.226",

    "剩余距离Y": "69.523",

    "剩余距离Z": "0.000",

    "开机时间": "95006619",

    "当前产量": "15103",

    "当前执行程序块": "Z1.\r\nG01 Z0.0 F500.\r\nX-182.933 Y17.717\r\nX-186.424 Y-49.952\r\nX-182.465 Y-59.748\r\n|G03 X179.508 Y-68.12 I182.465 J59.748",

    "当前执行行号": "N11",

    "当前程序名称": "",

    "当前程序注释": "",

    "总产量": "15103",

    "报警信息": "",

    "报警号": "",

    "报警类型": "",

    "机械坐标X": "146.796",

    "机械坐标Y": "495.922",

    "机械坐标Z": "14.094",

    "模式": "AUTO",

    "目标产量": "0",

    "相对坐标X": "132.507",

    "相对坐标Y": "-138.760",

    "相对坐标Z": "0.000",

    "程序状态": "Alarm",

    "系统信息": "Version: V3.2.3.0; Type: 1; AxisCount: 4",

    "绝对坐标X": "147.330",

    "绝对坐标Y": "496.472",

    "绝对坐标Z": "-195.083",

    "设备逻辑状态": "2",

    "设定主轴速度": "2000",

    "设定进给速度": "500.0",

    "轴负载X": "3",

    "轴负载Y": "43",

    "轴负载Z": "-2",

    "运行时间": "52966666",

    "进给倍率": "100",

    "进给速度": "499.999"

  },

  "device_id": "CA8F2102-2D1C-410F-9CD2-72991D40A157",

  "timestamp": "2026-08-06 18:52:49",

  "topic": "cnc/realtime"

}


备注:"设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线";大隈网口系列采集需开通 O-API 授权(授权单独收费),授权开通方法见本页面"现场应用"栏目。

06
 常见问题

WTGCNC-Okuma-W  常见问题解答

Q1:WTGCNC-Okuma-W 支持哪些大隈数控系统?

A:支持大隈 Okuma OSP-P20M (Windows)、OSP-P200 (Windows)、OSP-P300M (Windows) 等网口系列数控系统。

Q2:WTGCNC-Okuma-W 是否需要授权?

A:需要。大隈机床数据采集需开通 O-API 授权,授权单独收费,授权开通方法见本页面"现场应用"栏目。未开通 O-API 授权的控制器,网关无法完成数据采集。

Q3:WTGCNC-Okuma-W 与 WTGCNC-Okuma-NET 有什么区别?

A:WTGCNC-Okuma-W 在双网卡有线以太网基础上增加了 WiFi 无线网卡,适用于不便布线的车间与 WiFi 覆盖场景;WTGCNC-Okuma-NET 为纯双网卡有线以太网型号。两者功能、协议、授权要求一致。

Q4:WTGCNC-Okuma-W 支持哪些典型组网方式?

A:支持两种组网:方式一为普通数据采集组网(LAN1 连工厂网络,LAN2 连机床,WiFi 可作备用上行);方式二为 DNC 程序下发 / TCS 刀补下发 / FMS 柔性产线组网(LAN2 同时连工厂网络和机床,LAN1 保留默认 IP 便于维护调试,WiFi 可用于上行数据推送)。

Q5:WTGCNC-Okuma-W 支持同网段和跨网段采集吗?

A:支持。网关既支持与机床同网段采集,也支持与机床跨网段采集。

Q6:WTGCNC-Okuma-W 支持哪些数据推送协议?

A:支持 MQTT 和 OPCUA 协议进行数据对接,MQTT 主题可自定义,推送格式可通过脚本自定义。

Q7:WTGCNC-Okuma-W 默认IP地址是多少?

A:LAN1 默认 IP 为 192.168.1.230,LAN2 默认 IP 为 192.168.0.230,LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1,浏览器输入 192.168.1.230 即可访问配置。WiFi 参数在网关配置页面的“无线设置”中配置。

Q8:WTGCNC-Okuma-W 采集哪些数据点位?

A:支持采集主程序名称/注释、主轴倍率/负载/速度、刀具号、切割时间、剩余距离 X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标 X/Y/Z、模式、目标产量、相对坐标 X/Y/Z、程序状态、系统信息、绝对坐标 X/Y/Z、设备逻辑状态、设定主轴速度/进给速度、轴负载 X/Y/Z、运行时间、进给倍率、进给速度等。

Q9:WTGCNC-Okuma-W 硬件支持哪些功能?

A:支持导轨安装,12V-24V 宽电压输入,支持 RESET 一键复位出厂设置,支持 TF 卡内存扩展,内置 WiFi 无线网卡。

Q10:设备逻辑状态取值含义是什么?

A:"1"="运行","2"="待机","3"="报警","4"="离线"。

07
 产品选型对比

WTGCNC-Okuma 大隈机床网关联网方式对比
对比项WTGCNC-Okuma-NETWTGCNC-Okuma-WWTGCNC-Okuma-4G
适用系统大隈 OSP-P20M / P200M / P300M大隈 OSP-P20M / P200M / P300M大隈 OSP-P20M / P200M / P300M
联网方式双网卡有线以太网双网卡 + WiFi 无线网卡4G 无线 + 双网卡
授权要求需开通 O-API 授权(单独收费)需开通 O-API 授权(单独收费)需开通 O-API 授权(单独收费)
数据推送MQTT/OPCUAMQTT/OPCUAMQTT/OPCUA
默认IPLAN1/2/3 见详情LAN1/2/3 见详情LAN1/2/3 见详情
适用场景有线组网、DNC 联网、FMS 柔性产线不便布线的车间、WiFi 覆盖场景远程机床联网、无有线无 WiFi 场景
产品名称
大隈机床采集网关WiFi版
产品型号
WTGCNC-Okuma-W
产品版本
WiFi版本
联网方式可选
以太网/WIFI/4G/5G
电压/电流
+12V~24VDC/300mA
产品尺寸
100.0×82.0×30.0(长×宽×高:mm)
产品重量
100g
安装方式
导轨安装
LAN1接口类型
以太网网口(RJ45)
LAN1传输速度
10/100M自适应
LAN1通讯协议
MQTT/OPCUA
LAN1默认IP地址
192.168.1.230
LAN2接口类型
双端口交换机(RJ45)
LAN2传输速度
10/100M自适应
LAN2通讯协议
TCP/UDP/私有协议
LAN2默认IP地址
192.168.0.230
LAN2支持设备
大隈网口数控系统
WEB浏览器访问
LAN1默认IP:192.168.1.230
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
EMC 2014/30/EU
CE认证
是
