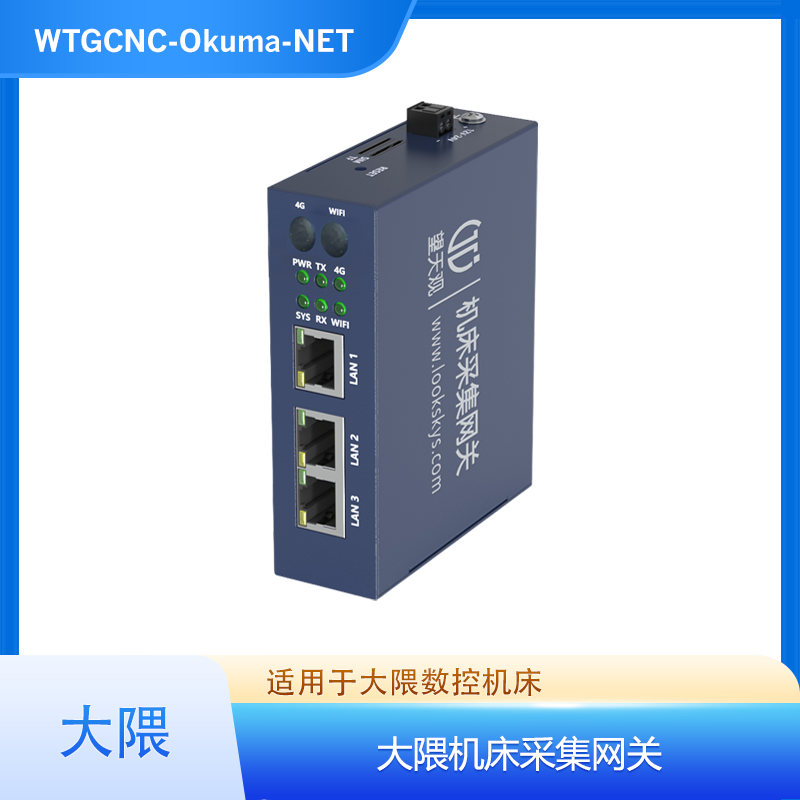

WTGCNC-Okuma-NET（大隈机床采集网关）

WTGCNC-Okuma-NET大隈机床采集网关，主要应用于大隈网口系列数控系统（OSP-P20M、OSP-P200M、OSP-P300M 等 Windows 控制器）的数据采集。网关支持双网卡、同网段/跨网段采集，支持 MQTT/OPCUA 协议推送、MQTT 主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送。需开通大隈 O-API 授权（授权单独收费）。

产品选型

WTGCNC-Okuma-NET 支持的数控系统

大隈机床网关，WTGCNC-Okuma-NET，主要应用于大隈网口系列数控系统的数据采集。

品牌	控制器型号	产品型号	备注
大隈 Okuma	OSP-P20M (Windows)	WTGCNC-Okuma-NET	需开通 O-API 授权，授权单独收费
大隈 Okuma	OSP-P200 / OSP-P300M (Windows)	WTGCNC-Okuma-NET	需开通 O-API 授权，授权单独收费

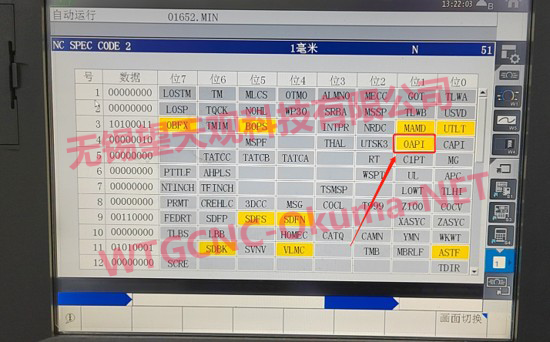

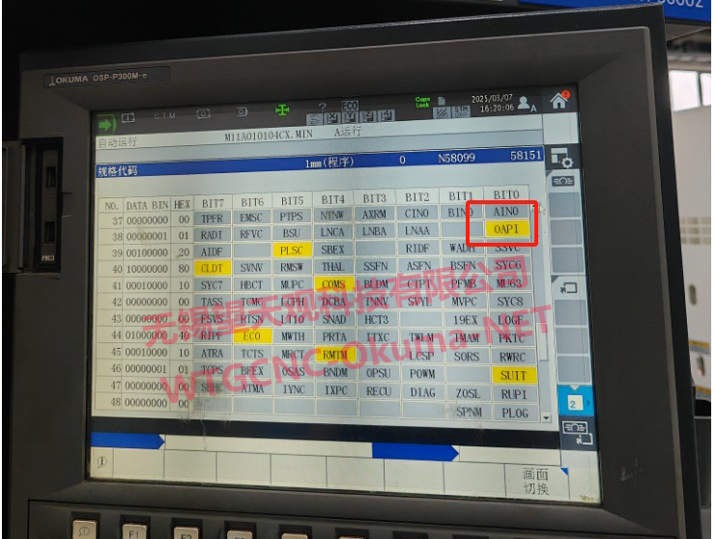

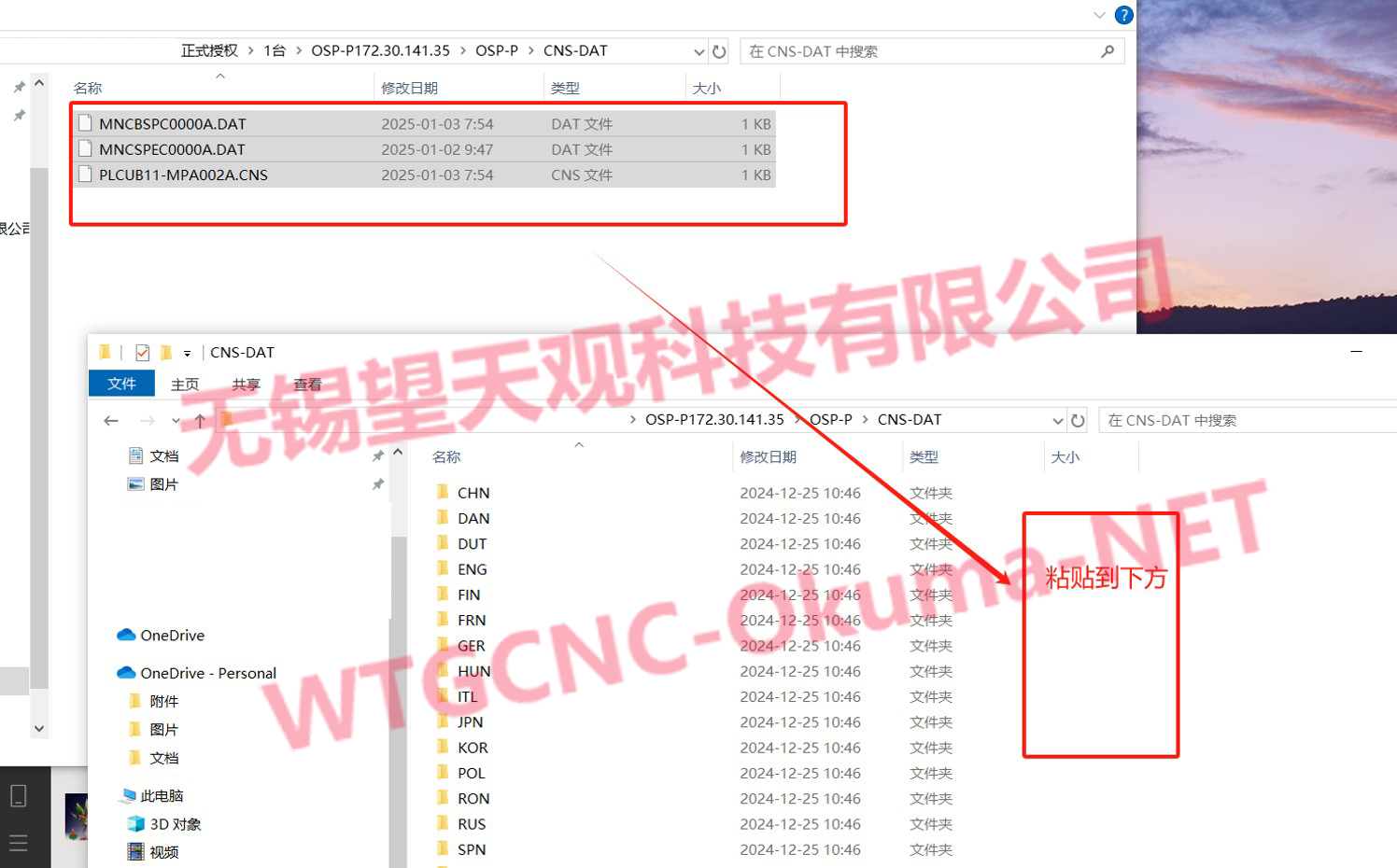

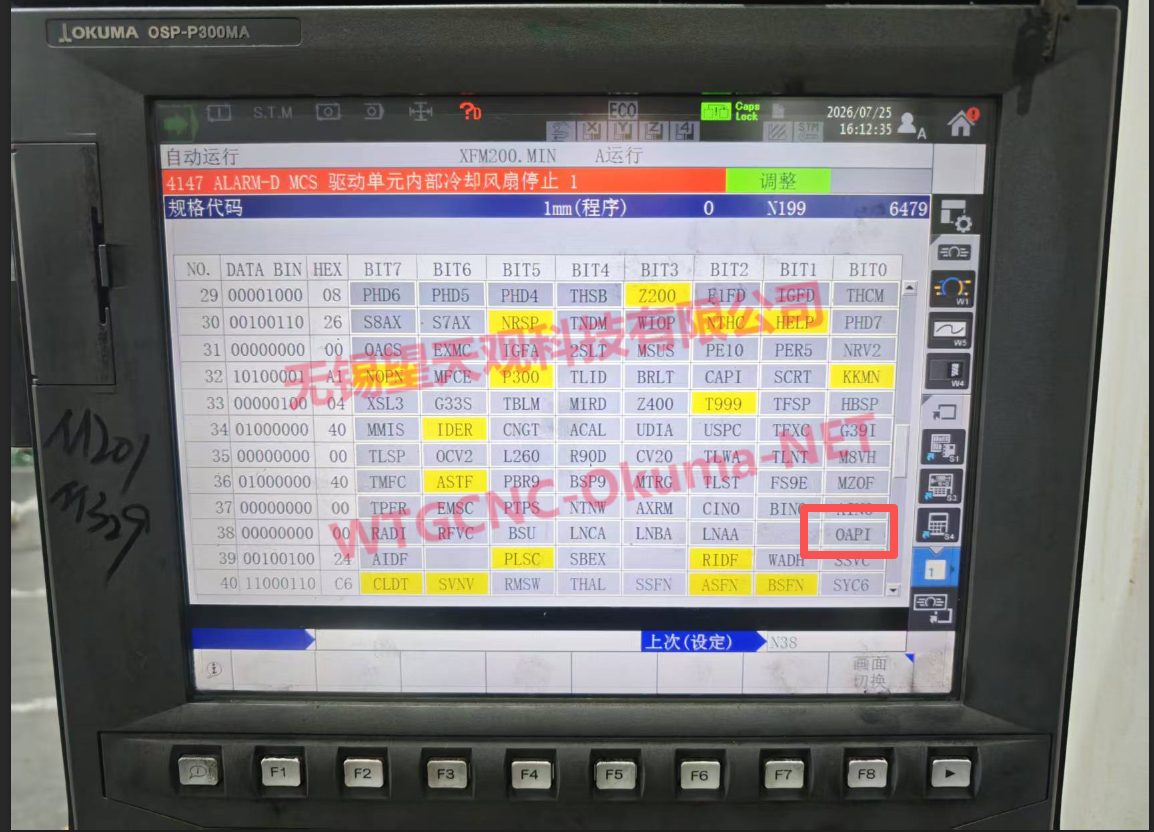

补充：大隈 O-API 授权开通方法

大隈机床数据采集需开通 O-API 授权（授权单独收费），授权开通方法见本页面"现场应用"栏目。未开通 O-API 授权的控制器，网关无法完成数据采集。

特殊功能

WTGCNC-Okuma-NET 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、Excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据本地存储与自动推送。

典型组网应用

WTGCNC-Okuma-NET 支持两种典型组网应用

方式一

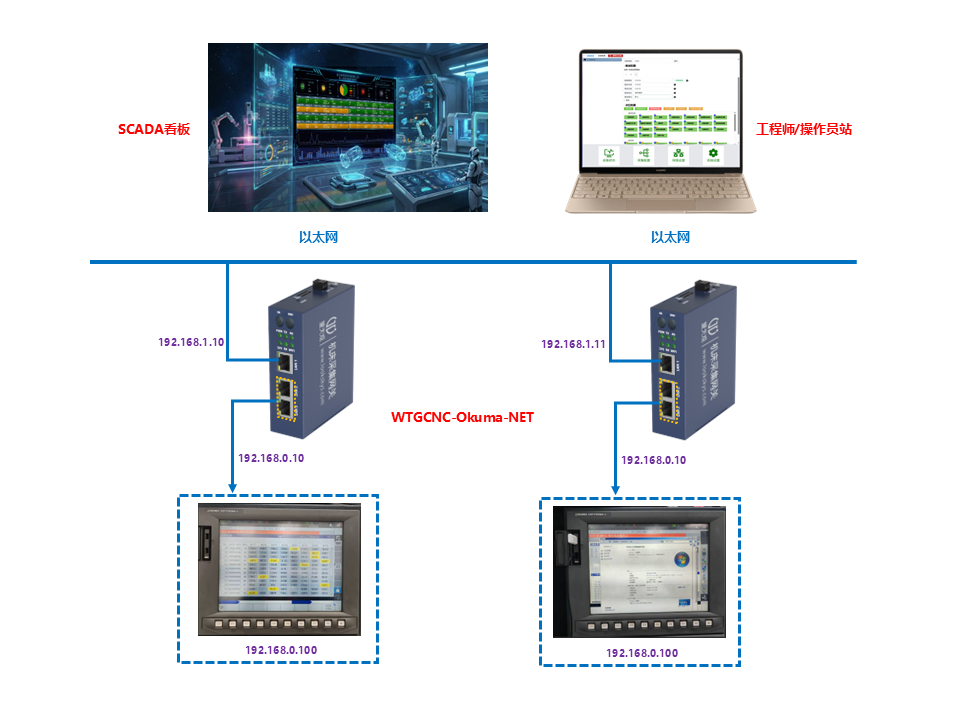

大隈机床网关，WTGCNC-Okuma-NET，网关自身具备双网卡，LAN1网络连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

WTGCNC-Okuma-NET（大隈机床网关）MDC采集方案拓扑图

方式二

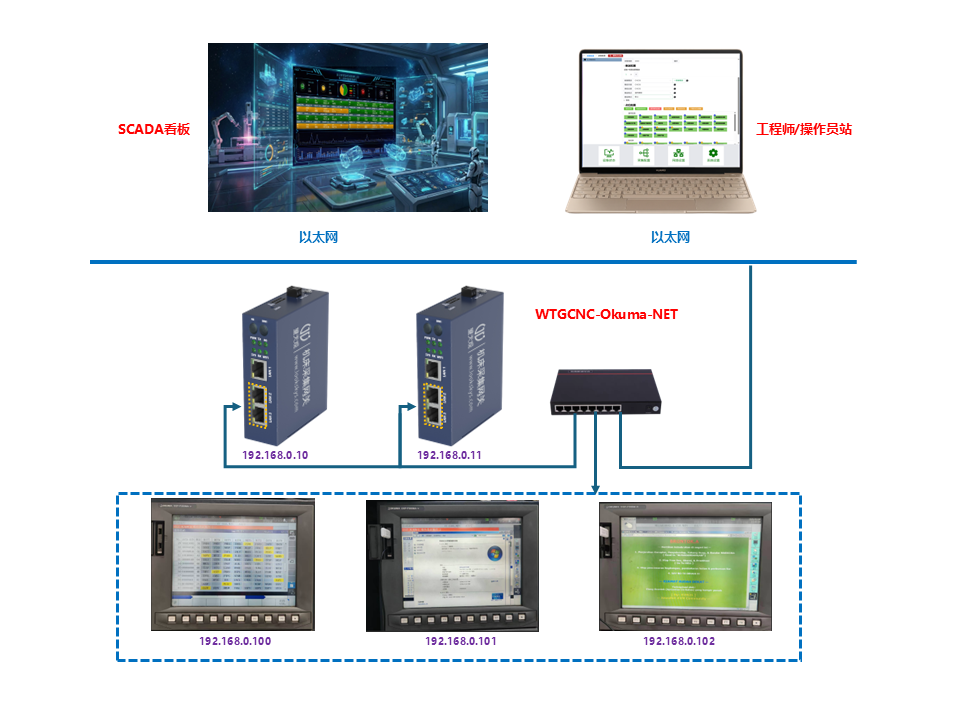

大隈机床网关，WTGCNC-Okuma-NET，网关需使用DNC程序下发功能（或TCS刀补下发，FMS柔性产线等组网方案），网关LAN2网络连接工厂网络和机床，网关LAN1网络不使用（保留默认IP，方便维护调试），见下图：

WTGCNC-Okuma-NET（大隈机床网关）DNC联网拓扑图

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

大隈机床网关，WTGCNC-Okuma-NET，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-Okuma-NET（大隈机床采集网关）接线使用方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置大隈机床采集网关。

WTGCNC-Okuma-NET（大隈机床采集网关）组网配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-Okuma-NET 支持采集的数据点位

大隈机床网关，WTGCNC-Okuma-NET，主要应用于大隈数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

"data": {

"主程序名称": "XFM100.MIN",

"主程序注释": "",

"主轴倍率": "100",

"主轴负载": "3",

"主轴速度": "2000",

"刀具号": "11",

"切割时间": "45502360",

"剩余距离X": "46.226",

"剩余距离Y": "69.523",

"剩余距离Z": "0.000",

"开机时间": "95006619",

"当前产量": "15103",

"当前执行程序块": "Z1.\r\nG01 Z0.0 F500.\r\nX-182.933 Y17.717\r\nX-186.424 Y-49.952\r\nX-182.465 Y-59.748\r\n|G03 X179.508 Y-68.12 I182.465 J59.748",

"当前执行行号": "N11",

"当前程序名称": "",

"当前程序注释": "",

"总产量": "15103",

"报警信息": "",

"报警号": "",

"报警类型": "",

"机械坐标X": "146.796",

"机械坐标Y": "495.922",

"机械坐标Z": "14.094",

"模式": "AUTO",

"目标产量": "0",

"相对坐标X": "132.507",

"相对坐标Y": "-138.760",

"相对坐标Z": "0.000",

"程序状态": "Alarm",

"系统信息": "Version: V3.2.3.0; Type: 1; AxisCount: 4",

"绝对坐标X": "147.330",

"绝对坐标Y": "496.472",

"绝对坐标Z": "-195.083",

"设备逻辑状态": "2",

"设定主轴速度": "2000",

"设定进给速度": "500.0",

"轴负载X": "3",

"轴负载Y": "43",

"轴负载Z": "-2",

"运行时间": "52966666",

"进给倍率": "100",

"进给速度": "499.999"

"device_id": "CA8F2102-2D1C-410F-9CD2-72991D40A157",

"timestamp": "2026-08-06 18:52:49",

"topic": "cnc/realtime"

}

备注：
"设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"；大隈网口系列采集需开通 O-API 授权（授权单独收费），授权开通方法见本页面"现场应用"栏目。

常见问题

WTGCNC-Okuma-NET 常见问题解答

Q1：WTGCNC-Okuma-NET 支持哪些大隈数控系统？

A：支持大隈 Okuma OSP-P20M (Windows)、OSP-P200M (Windows)、OSP-P300M (Windows) 等网口系列数控系统。

Q2：WTGCNC-Okuma-NET 是否需要授权？

A：需要。大隈机床数据采集需开通 O-API 授权，授权单独收费，授权开通方法见本页面"现场应用"栏目。未开通 O-API 授权的控制器，网关无法完成数据采集。

Q3：WTGCNC-Okuma-NET 支持哪些典型组网方式？

A：支持两种组网：方式一为普通数据采集组网（LAN1 连工厂网络，LAN2 连机床）；方式二为 DNC 程序下发 / TCS 刀补下发 / FMS 柔性产线组网（LAN2 同时连工厂网络和机床，LAN1 保留默认 IP 便于维护调试）。

Q4：WTGCNC-Okuma-NET 支持同网段和跨网段采集吗？

A：支持。网关既支持与机床同网段采集，也支持与机床跨网段采集。

Q5：WTGCNC-Okuma-NET 支持哪些数据推送协议？

A：支持 MQTT 和 OPCUA 协议进行数据对接，MQTT 主题可自定义，推送格式可通过脚本自定义。

Q6：WTGCNC-Okuma-NET 默认IP地址是多少？

A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q7：WTGCNC-Okuma-NET 采集哪些数据点位？

A：支持采集主程序名称/注释、主轴倍率/负载/速度、刀具号、切割时间、剩余距离 X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标 X/Y/Z、模式、目标产量、相对坐标 X/Y/Z、程序状态、系统信息、绝对坐标 X/Y/Z、设备逻辑状态、设定主轴速度/进给速度、轴负载 X/Y/Z、运行时间、进给倍率、进给速度等。

Q8：WTGCNC-Okuma-NET 硬件支持哪些功能？

A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q9：设备逻辑状态取值含义是什么？

A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

产品选型对比

WTGCNC-Okuma 大隈机床网关联网方式对比

对比项	WTGCNC-Okuma-NET	WTGCNC-Okuma-W	WTGCNC-Okuma-4G
适用系统	大隈 OSP-P20M / P200M / P300M	大隈 OSP-P20M / P200M / P300M	大隈 OSP-P20M / P200M / P300M
联网方式	双网卡有线以太网	双网卡 + WiFi 无线网卡	4G 无线 + 双网卡
授权要求	需开通 O-API 授权（单独收费）	需开通 O-API 授权（单独收费）	需开通 O-API 授权（单独收费）
数据推送	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA
默认IP	LAN1/2/3 见详情	LAN1/2/3 见详情	LAN1/2/3 见详情
适用场景	有线组网、DNC 联网、FMS 柔性产线	不便布线的车间、WiFi 覆盖场景	远程机床联网、无有线无 WiFi 场景
