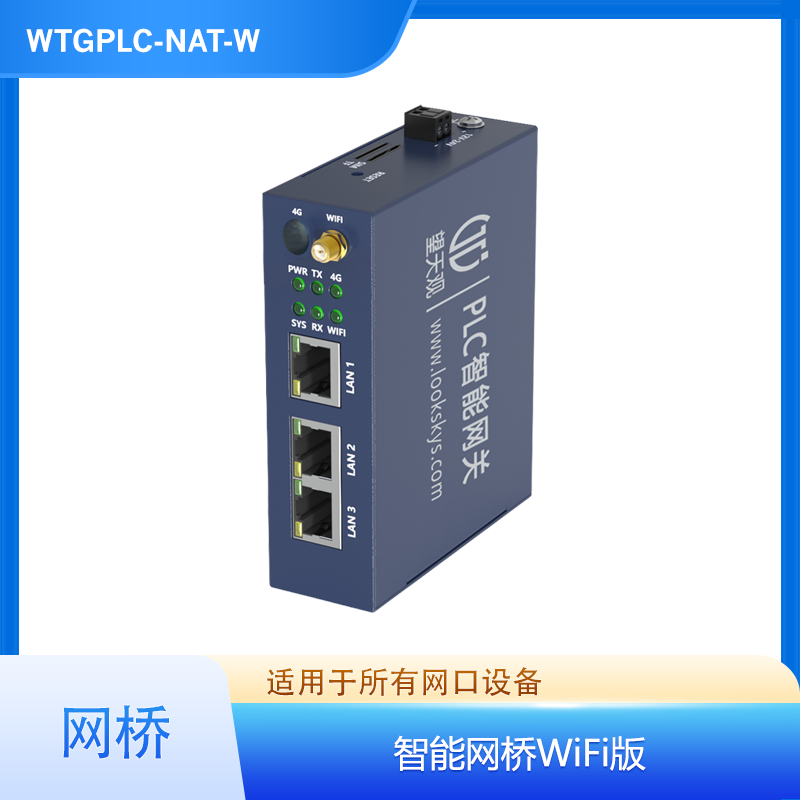

WTGPLC-NAT-W 是望天观面向 IP跨网段 PLC 的IP跨网段协议转换网关（也称IP跨网段串口转以太网网关、IP跨网段串口转网口模块、IP跨网段以太网通讯模块、PLC协议转换网关），主要应用于 网口 PLC、PC 等以太网通讯设备 数据采集。网关支持 双网卡（RJ45） 通讯口直接插入，IP 地址与端口跨网段转换 通讯；采用三通设计，即插即用（自动获取电源，无需额外供电）。
现场最常见的问题是：IP跨网段 PLC 编程口是串口，上位机或组态软件不方便直接以太网采集，而 PLC 又不方便停机改程序。WTGPLC-NAT-W 正是为这一类场景准备的 PLC协议转换网关：无需修改 PLC 任何参数，编程软件或采集软件通过网关的以太网对 PLC 数据监控和采集，触摸屏可以通过扩展口与 PLC 继续通讯；以太网侧支持 ModbusTCP，最多 16 个上位机连接。
选型时先看 PLC 的通讯口形态：IP跨网段 PLC 选 WTGPLC-NAT-W；其他品牌 PLC 请按品牌与通讯口形态选择对应的 WTGNet 协议转换网关。
WTGPLC-NAT-W 智能网桥 WiFi 网关，WTGPLC-NAT-W，支持 IP 地址跨网段和通讯端口的转换，也支持同网段 IP 地址转换，为不方便修改 IP 地址的以太网通讯工业设备提供信息化联网解决方案：
| PLC 系列 | PLC 型号 | 产品型号 | 备注 |
| IP跨网段 | 网口 PLC、PC 等以太网通讯设备 | WTGPLC-NAT-W | 双网卡（RJ45）接入，IP 地址与端口跨网段转换 |
WTGNet 协议转换网关全系列适配对照
望天观 WTGNet 协议转换网关覆盖西门子、三菱、欧姆龙及国产主流 PLC 品牌，支持串口 PLC 转以太网、ModbusTCP 采集。下表为 WTGNet 多品牌协议转换网关型号对照，可按 PLC 品牌快速定位所需型号：
| 适用 PLC / 设备 | PLC 侧接口 | 产品型号 | 版本 | 备注 |
| 光洋 | WTGNet-KOYO | SM/SN/SH/DL/NK/SJ/D0/SR 系列 | RJ11 RS232 | K协议/CCM2 |
| 富士 | WTGNet-FJ | NB 系列 | DB9 RS422 | 编程口协议 |
| 基恩士 | WTGNet-KV / KV-W / KVN / KVN-W | KV 系列 | RJ11 RS232 | KVPROGRAM/KVSERIAL |
| 信捷 | WTGNet-XJ / XJ-W | XC/XD 系列 | MD8M RS232 | 信捷编程口协议 |
| 永宏 | WTGNet-FBS | FB 系列 | MD4 RS232 | 编程口协议 |
| 汇川 | WTGNet-HU / HU-W | 1S/1N/2N/3U/3G/3S | MD8 RS422 | 汇川编程口协议 |
| 维控 | WTGNet-LX / LX-W | LX 系列 | MD8 | 串行编程口协议 |
| AB | WTGNet-AB / AB/D9 | MicroLogix / SLC | MD8 RS232 | DF1协议 |
| 施耐德 | WTGNet-SC / SC-W | PLC/仪表/变频器 | DIP RS485/232 | ModbusRTU/ASCII |
| 产电 | WTGNet-LS / XBC | MASTER-K / XBC | 端子排 / MD6 | LOAD/CNET |
| 英威腾 | WTGNet-INVT | IVC 系列 | MD8M RS232 | MODBUS协议 |
| 丰炜 | WTGNet-VGR / VS-485 | VH/VB 系列 | USB / DIP | 编程口协议 |
| 台达 | WTGNet-DVP / DVP-W | DVP 系列 | MD8M RS232 | DVP编程口协议 |
| 松下 | WTGNet-FP / FP-W | FP-XH/FP-X/FP-X0/FP0/FP2SH | MD5M RS232 | FP编程口协议 |
| 东元 | WTGNet-TECO | AP 系列 | MD8 RS422 | MODBUS RTU/ASCII |
| 麦格米特 | WTGNet-MEG | MC 系列 | MD8 RS232 | MODBUS RTU/ASCII |
| 海为 | WTGNet-HW / HW-W | 海为 PLC | MD4 RS232 | 编程口协议 |
| 安川 | WTGNet-MP / MPN | MP 系列 | DB9 RS232 | 编程口协议 |
如何确认该选哪一款？
判断方法很简单：一看 PLC 是不是 IP跨网段（确认通讯口形态），是则选 WTGPLC-NAT-W；二看现场能否布线、上位机使用的软件。提供 PLC 型号与通讯口形态，即可确认对应的协议转换网关型号。
WTGPLC-NAT-W 支持协议转换和ModbusTCP通讯1) 支持多主站通讯，扩展口可以连触摸屏或其他主站：三通设计，PLC 通讯口插入网关后，扩展口可继续连接触摸屏或其他主站，不占用原有通讯口；
2) 即插即用，无需外供电源，波特率自适应：PLC 通讯口直接取电，无需额外供电；X1/X2 通讯口参数支持自适应，自动识别 PLC 与触摸屏串口参数；
3) 支持数据点表自动侦测：配合点位侦测工具，可自动侦测触摸屏上的数据点，对应出 PLC 点位地址，方便数据采集调试；
4) 同时支持 WEB 和参数工具进行参数设置和在线诊断：可通过 WEB 网页（中英文）或参数工具 WTGLink 配置参数、查看运行情况与诊断；
5) 采用 IP 地址与端口跨网段转换，支持高级语言编程：采用 IP 地址与端口跨网段转换，可实现高级语言（VB、VC、C# 等）编程，与 IP跨网段 PLC 数据通讯；
6) 支持上位机组态软件访问：支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、Kepware OPC 服务器等）访问；
7) 以太网集成 ModbusTCP 服务器：以太网集成 ModbusTCP 服务器，可通过标准 Modbus 协议直接和 PLC 通讯；
8) 多种连接方式可同时实现，最多 16 个上位机连接：支持 ModbusTCP 连接方式，最多支持 16 个上位机的连接；
9) 提供高级语言编程示例：提供高级语言（VB、VC、C# 等）编程示例，方便与管理系统对接；
此外，网关开放了【设备名称】参数，用户可以为网关连接的现场设备命名（例如"1 号空压机"），便于在工厂多设备联网时区分和管理。

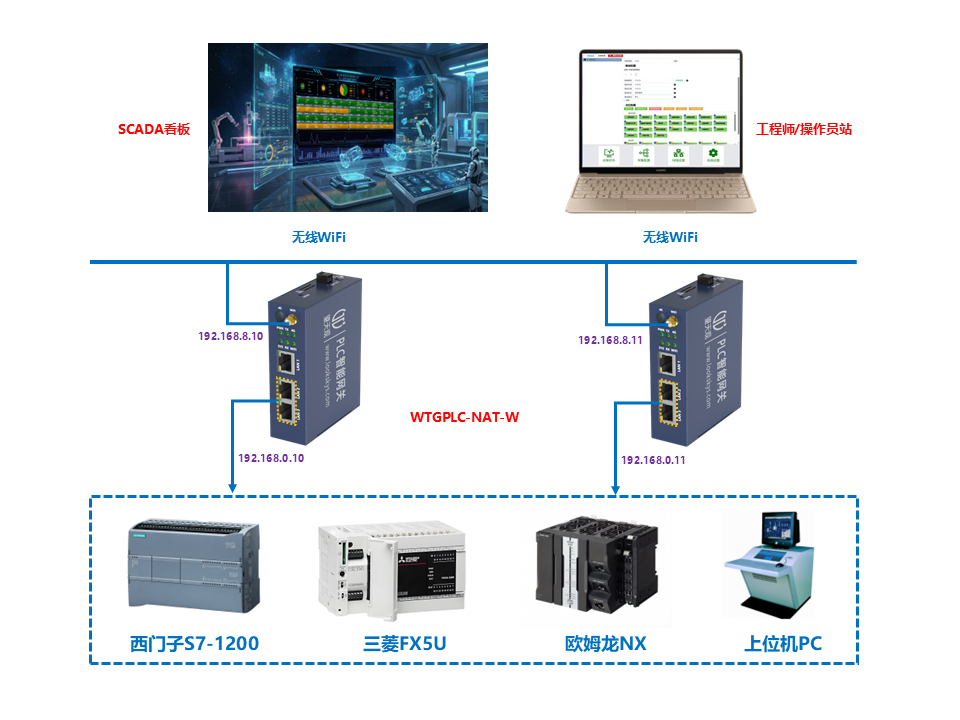

WTGPLC-NAT-W 主要应用于IP跨网段PLC以太网通讯WTGPLC-NAT-W 智能网桥 WiFi 网关（WTGPLC-NAT-W）支持 IP 地址跨网段和通讯端口的转换，网关双网卡一侧连接工业设备、另一侧连接上位机或局域网，见下图：
典型应用场景
场景一：IP跨网段 编程口转以太网。把 IP跨网段 的串口编程口转成以太网口，编程软件通过网关即可远程上下载程序、监控 PLC。
场景二：组态软件 / SCADA 数据采集。组态王、力控、杰控、MCGS、WinCC、Kepware OPC 等通过 ModbusTCP 采集 PLC 数据，无需修改 PLC 参数。
场景三：保留触摸屏不改线。原 PLC 编程口挂的触摸屏改插到网关扩展口，触摸屏与 PLC 通讯不受影响，上位系统通过以太网口并行采集。
场景四：多上位机并发访问。网关最多支持 16 个上位机连接，MES、SCADA、组态软件、编程软件可同时连接同一台 PLC。
本网关广泛应用于汽车、3C 电子、锂电、光伏、包装、纺织、水处理等行业中 IP跨网段 PLC 的联网改造项目，尤其适合 PLC 不允许停机改程序、需要保留原触摸屏、或需要多系统并行采集的场合。
第一步：硬件安装与接线

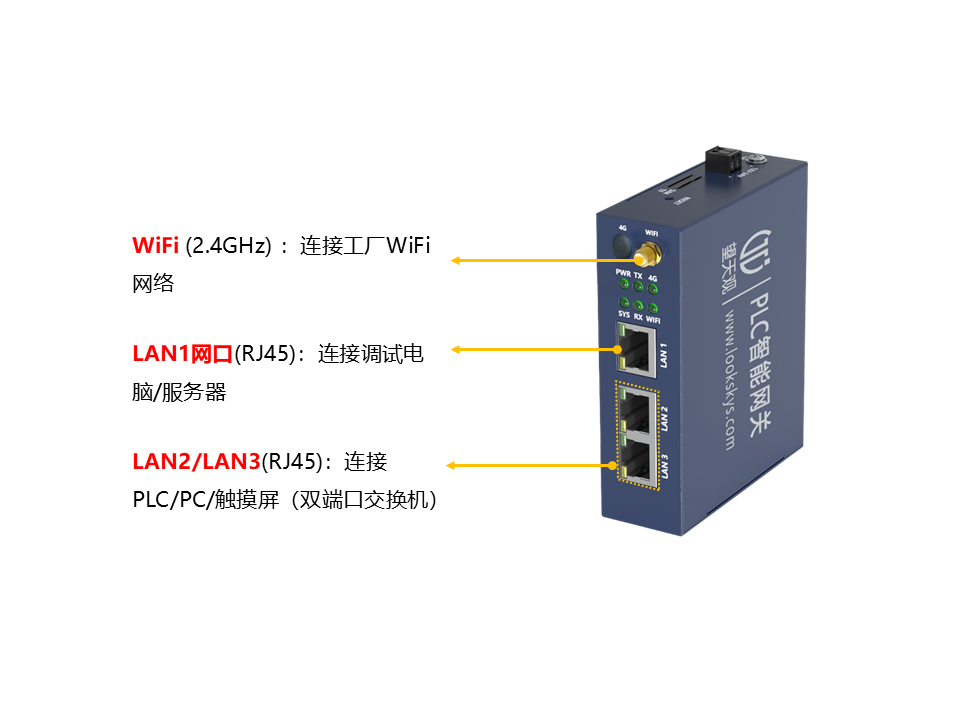

安装方式：WTGPLC-NAT-W 智能网桥 WiFi 网关采用标准 35mm 导轨安装、外供直流 24V 电源。网关双网卡（RJ45）一侧连接网口 PLC 等工业设备、另一侧连接上位机或局域网，接线方式见下图：
建议：插拔通讯线时尽量将 PLC 停机或断电后操作，接好后开机即可恢复正常生产。
第二步：WEB 网页配置
安装完成后，用网线将电脑和网关连接起来。通过 WEB 网页设置参数之前，需要将电脑的 IP 地址设置成和网关的 IP 地址（出厂默认 IP 为 192.168.1.188）在同一网段。打开浏览器，在地址栏输入网关 IP 并回车，打开登录界面；通过【语言选择】切换中文或英文，在【密码】处输入默认登录密码 admin 后点击【登录】，即可进入网关首页查看运行情况，点击左侧导航栏的【参数设置】进入参数设置页面：
| 参数项 | 说明 | 配置建议 |
| 设备名称 | 为网关连接的现场设备命名 | 也可不设置 |
| 密码 / 确认密码 | 修改登录密码，两次输入需一致 | 默认登录密码 admin |
| X1 通讯口参数自适应 | 自动识别与 PLC 通讯的串口参数 | 建议开启 |
| X1 波特率 | 网关与 PLC 通讯的波特率 | 按实际 PLC 串口参数设置 |
| X2 通讯口参数自适应 | 自动识别与触摸屏通讯的串口参数 | 建议开启 |
| X2 波特率 | 网关与触摸屏通讯的波特率 | 按实际触摸屏串口参数设置 |
| IP 地址 / 子网掩码 / 网关 | 设置网关的以太网参数 | 按现场网络规划填写 |
修改完参数，点击【下载】按钮即可生效。
第三步：使用 WTGLink 参数配置工具（推荐现场调试使用）
打开参数配置工具 WTGLink，选择电脑和网关连接的网卡，点击【搜索】按钮即可搜索到网关；选中网关后右键鼠标，选择【修改 IP 地址】可修改 IP、子网掩码、网关参数；选择【打开设备】可进入网关的参数设置、诊断、测试页面。【诊断】界面可查看网关运行情况，【测试】界面设置完通讯参数后依次点击【连接】—【发送】，可直接测试网关与 PLC 的 Modbus 通讯。建议现场调试时下载参数设置工具 WTGLink 与点位侦测工具，后者可自动侦测触摸屏数据点、对应出 PLC 点位地址。
技术参数
| 项目 | 规格 | 说明 |
| 产品名称 / 型号 | WTGPLC-NAT-W 智能网桥 WiFi 网关 / WTGPLC-NAT-W | 网口 PLC、PC 设备跨网段 IP 与端口转换 + WiFi 无线组网 |
| 外观与安装 | 工业黑外壳；尺寸 110×30×70mm；重量 100g | 安装方式：标准 35mm 导轨安装；复位按钮 Reset |
| 指示灯 | 通讯指示灯 Pwr / Bus；以太网指示灯 Link / Active | 通过指示灯可快速判断取电与通讯状态 |
| 供电方式 | PLC 通讯口直接取电 / 外供 DIP2，24VDC/100mA | 外供直流 24V 电源 |
| 通讯口 Com1 | 双网卡（RJ45），IP 地址与端口跨网段转换 | 支持设备：网口 PLC、PC 等以太网通讯设备 |
| 通讯口 Com2（扩展口） | 双网卡（RJ45），IP 地址与端口跨网段转换 | 支持设备：台达、MCGS、威纶、proface、步科等人机界面 |
| 以太网通讯口 | RJ45，10/100M，ModbusTCP/透明传输 | TCP 连接数：16 |
| 上位软件 | 组态软件 WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW；OPC 软件 Kepware OPC、Matricon OPC | 通过 ModbusTCP 协议采集，也可通过 VB、VC、C# 高级语言示例对接 |
| 参数配置 | 参数工具 WTGLink；WEB 浏览器（默认 IP：192.168.1.188） | WEB 界面支持中英文两种语言 |
| 工作环境 | 温度 -20~85℃，湿度 95% 非凝露 | 工业级设计，适应现场电柜环境 |
| 认证 | 电磁兼容性 2014/30/EU，CE 认证 | 符合欧盟 EMC 指令要求 |
WTGPLC-NAT-W 智能网桥 WiFi 网关，WTGPLC-NAT-W，支持 IP 地址跨网段和通讯端口的转换，为不方便修改 IP 地址的以太网通讯工业设备（网口全系列 PLC、PC 设备）提供信息化联网的映射转换与隔离联网解决方案。
IP 地址与端口映射方式说明
| 映射方式 | 说明 | 适用场景 |
| 单端口映射 | 单个端口映射 | 将一个设备的单个通讯端口映射到另一个网段 |
| 连续端口映射 | 连续多个端口映射 | 将一个设备的连续端口段映射到另一个网段 |
| 全端口映射 | 全部端口映射 | 将一个设备的全部端口映射到另一个网段 |
| 同网段 IP 转换 | 同网段 IP 地址转换 | 将同网段设备的 IP 地址进行映射转换（NAT 系列支持） |
网关为 IP 跨网段转换网关（也称耦合器或 NAT 网桥），支持 IP 地址跨网段和通讯端口的转换，也支持同网段 IP 地址转换，无需修改设备 IP 地址和参数，即可实现网口 PLC、PC 等工业设备的信息化联网与数据采集。
上位机软件对接方式
下表为常见上位机软件通过本网关采集 IP跨网段 PLC 数据时的驱动选择与关键配置，均以网关 IP（出厂默认 192.168.1.188）为目标地址：
| 上位机软件 | 驱动 / 协议 | 关键配置 |
| KEPServerEX | Modbus Ethernet 驱动 | 新建 channel 选 Modbus Ethernet 驱动；新建 device 时 Device model 选 Modbus，Device ID 填「网关 IP.设备站号」 |
| 组态王 KingView | ModbusTCP — TCP | 新建设备选【ModbusTCP】—【TCP】，设备地址格式「IP:端口 站号/延时」，默认 192.168.1.188:502 1/50 |
| 力控 ForceControl | MODBUS（TCP）驱动 | 新建 IO 设备选 MODBUS（TCP）驱动，设备地址填站号，通讯方式 TCP/IP，设备 IP 填网关 IP、端口 502 |
| 杰控 FameView | MB_TCPIP 驱动 | 【设备通讯】—【安装驱动】选 MB_TCPIP 驱动；新建设备数据表时端口填 502、设备 IP 填网关 IP |
| 第三方平台 / MES / 自研程序 | ModbusTCP | 以网关 IP 为 ModbusTCP 服务器地址，按地址映射关系与功能号读写 PLC 数据 |
ModbusTCP 通讯测试方法
以 ModScan32 为例：打开软件，设置需要测试的数据，选择菜单栏【Connection】—【Connect】，在对话框的【IP Address】处输入 WTGPLC-NAT-W的 IP 地址，点击【OK】即可读取到 PLC 的数据。也可以使用参数工具 WTGLink 的【测试】页面，设置通讯参数后依次点击【连接】—【发送】，直接测试网关与 PLC 的 Modbus 通讯。
备注：位变量批量读取使用 FC1 / FC2，单点写入使用 FC5；字变量批量读写使用 FC3 / FC16，单点写入使用 FC6。实际可采集的数据范围以 PLC 程序中已使用的地址区为准。
Q1：WTGPLC-NAT-W 支持哪些 IP跨网段 PLC？
A：支持 网口 PLC、PC 等以太网通讯设备。其他品牌 PLC 请按品牌与通讯口形态选择对应 WTGNet 型号。
Q2：需要修改 PLC 参数或程序吗？需要外供电源吗？
A：都不需要。网关采用三通设计，无需修改 PLC 任何参数；PLC 通讯口直接取电，即插即用、无需外供电源（也可外供 DIP2 24VDC/100mA）。
Q3：什么是三通设计？原来的触摸屏还能继续用吗？
A：三通设计指网关有 Com1（接 PLC）、Com2 扩展口（接触摸屏或其他主站）和以太网口三个通讯口。原 PLC 编程口挂的触摸屏可改插到网关扩展口，触摸屏与 PLC 通讯不受影响，上位系统通过以太网口并行采集。
Q4：网关的默认 IP 地址和密码是什么？
A：出厂默认 IP 为 192.168.1.188，WEB 登录默认密码为 admin；WEB 界面支持中英文两种语言。
Q5：支持哪些组态软件和 OPC 软件？
A：组态软件支持 WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW、MCGS；OPC 软件支持 Kepware OPC、Matricon OPC；均通过标准 ModbusTCP 协议采集。
Q6：KEPServerEX 怎么配置连接？
A：新建 channel 选 Modbus Ethernet 驱动；新建 device 时 Device model 选 Modbus，Device ID 填「网关 IP.设备站号」，其余默认直至建立完成。
Q7：组态王、力控、杰控分别怎么配置？
A：组态王新建设备选【ModbusTCP】—【TCP】，设备地址填「IP:端口 站号/延时」（默认 192.168.1.188:502 1/50）；力控选 MODBUS（TCP）驱动，端口 502；杰控【安装驱动】选 MB_TCPIP 驱动，设备数据表端口填 502、设备 IP 填网关 IP。
Q8：ModbusTCP 端口号是多少？
A：标准 ModbusTCP 通讯端口为 502，可在 WEB 参数设置中修改，建议默认。
Q9：Modbus 地址怎么换算？
A：WTGPLC-NAT-W 的地址换算规则见 05 章节「IP跨网段 内部寄存器与 Modbus 地址对应表」，通常位变量用 FC1 / FC5 读写、字变量用 FC3 / FC6 / FC16 读写。
Q10：支持哪些 Modbus 功能码？
A：支持 FC1（读线圈）、FC5（写单个线圈）、FC15（写多个线圈）、FC3（读寄存器）、FC6（写单个寄存器）、FC16（写多个寄存器）。
Q11：支持编程软件连接吗？
A：支持与 IP跨网段 编程软件的以太网通讯，可通过网关远程上下载程序、监控 PLC。
Q12：最多支持几个上位机连接？
A：最多支持 16 个上位机的连接，可同时满足 MES、SCADA、组态软件等多系统并行采集。
Q13：WTGPLC-NAT-W 如何与其他品牌网关区分选型？
A：WTGPLC-NAT-W 面向 IP跨网段 PLC（双网卡（RJ45） 接口、IP 地址与端口跨网段转换），选型看 PLC 品牌、型号与通讯口形态。
Q14：采购前需要提供哪些信息？如何确认该选哪一款？
A：提供 PLC 品牌与具体型号（确认是否 IP跨网段）、PLC 通讯口形态、原通讯口是否挂了触摸屏、上位机使用的软件与网络环境即可。
Q15：WTGPLC-NAT-W 是什么？
A：WTGPLC-NAT-W 是望天观面向 IP跨网段 PLC 的协议转换网关，用于把 IP跨网段 PLC 的串口编程口转换成以太网口、实现 ModbusTCP 采集；WTGPLC-NAT-W 采用三通设计、即插即用，无需修改 PLC 任何参数。
| 对比项 | WTGPLC-NAT-W | WTGNet 其他品牌网关 |
| 产品定位 | IP跨网段系列协议转换网关（本产品） | 其他品牌协议转换网关 |
| 适用 PLC | 网口 PLC、PC 等以太网通讯设备 | 按品牌对应选择 |
| PLC 侧接口 | 双网卡（RJ45） | 按 PLC 品牌而定 |
| 通讯协议 | IP 地址与端口跨网段转换 | 各品牌私有协议 |
| 以太网协议 | ModbusTCP | ModbusTCP |
| 三通设计 / 扩展口 | 支持 | 支持 |
| 上位机连接数 | 16 | 16 |
| 供电方式 | PLC 通讯口直接取电，无需外供 | 同类即插即用 |
| 适用场景 | IP跨网段 PLC 的以太网联网改造 | 各品牌 PLC 联网改造 |
