WTGIOT-MB-NET

WTGIOT-MB-NET 是多功能 ModbusTCP 智能网关，支持 2 路以太网 TCP 接入、最多 8 个 Modbus TCP 连接，采集网口 Modbus TCP 设备数据。支持 Excel 点位导入、自定义脚本、离线缓存，兼容 MQTT/OPCUA 协议推送，可精准判定设备运行/待机状态，适用于设备联网与远程监控。

产品选型

WTGIOT-MB-NET 支持采集的设备类型

ModbusTCP智能网关，WTGIOT-MB-NET，主要应用于老旧数控机床（无法协议采集的数控系统）、非数控钻床、非PLC控制设备；电火花、慢走丝、中走丝（无法协议采集的生产设备）的数据采集。同时可用于支持Modbus通讯功能的水电气表，标配是RJ45以太网接口，网口设备通过以太网直接接入网关即可完成现场施工。

品牌	支持的设备类型	产品型号	备注
ModbusTCP	老旧机床加装互感器采集	WTGIOT-MB-NET（可选以太网/WiFi/4G/5G版本）	主要用于无法找到继电器运行信号的老旧机床，加装电流互感器，通过电流大小判断设备状态，，网关可自动统计“运行时间”并推送。
	电火花、慢走丝、中走丝、非PLC控制设备	WTGIOT-MB-NET（可选以太网/WiFi/4G/5G版本）	主要用于无法找到继电器运行信号的老旧机床，加装电流互感器，通过电流大小判断设备状态，，网关可自动统计“运行时间”并推送。
	水表、电表、气表	WTGIOT-MB-NET（可选以太网/WiFi/4G/5G版本）	采集水电气表的参数，需厂家提供点位地址表和串口通讯参数。

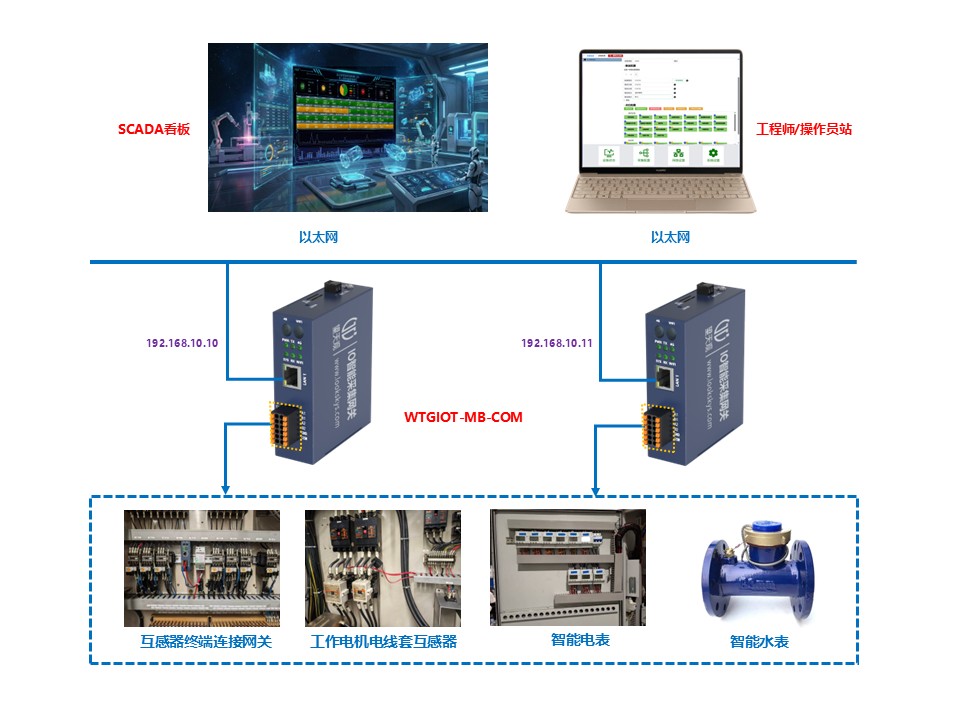

典型应用示意图

ModbusTCP智能网关WTGIOT-MB-NET应用案例

特殊功能

WTGIOT-MB-NET 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 支持2路以太网TCP接入口；

3) 最多支持8个ModbusTCP连接；

4) 支持自定义添加、一键批量添加、excel表格导入添加，一键还原备份文件；

5) 支持MQTT和OPCUA协议进行数据对接；

6) 支持MQTT主题自定义，推送格式可通过脚本自定义；

7) 采集频率支持自定义；

8) 支持日志查询；

9) 支持网络通讯诊断；

10) 支持离线数据存储与推送；

典型应用案例

典型应用方案一：WTGIOT-MB-NET 网关直接采集网口 Modbus TCP 设备数据，通过点位值判断设备“运行状态”、“待机状态”

ModbusTCP智能网关，WTGIOT-MB-NET，网关自身具备2路ModbusTCP信号接入（接RJ45以太网口），LAN1网络连接工厂网络，不同设备的电机电流信号可能不一样（交流、直流、高频变动、电压等级等等差异），电流互感器的选型需要慎重；网关跟设备同用一个电源，设备断电，网关断电（表示“关机信号”）；

点位模板下载“tags_05_电流大小来判断”运行状态“，”待机状态“.xlsx”

备份配置文件下载“backup_05_电流大小来判断”运行状态“，”待机状态“.zip”

state（设备逻辑状态）点位逻辑判断方法

if(!v.currentTime){

v.currentTime = 0

}

var currentName = 'Current'

if(mydev[currentName].MinerError){

return '4' //关机

}else{

if(mydev[currentName].Value>=8.8){

if(v.currentTime==0){

v.currentTime = Date.now()

}

// 电流大于等于8.8为运行

else if((Date.now() - v.currentTime)>=0 && mydev[currentName].Value>=0){

return '3' //运行

}}else{

v.currentTime=0

}

return '2'

}

uptime_seconds（累计运行时间，数据类型INT32）点位逻辑判断方法

if(!v[mytag.Name].lastTime){

v[mytag.Name].lastTime = Date.now()

v[mytag.Name].leiji = 0

}

var nowTime = new Date()

var seconds = Math.round((Date.now()-v[mytag.Name].lastTime)/1000)

if(!mydev["state"].MinerError && mydev["state"].Value=='3')

{

v[mytag.Name].leiji+=seconds

}

v[mytag.Name].lastTime = Date.now()

return String(v[mytag.Name].leiji)

MQTT数据JSON格式

{

"data": {

"state": "3",

"uptime_seconds": "68306"

"device_id": "BFEF9662-9234-4EA9-A6D5-ABFED7C3D9CF",

"timestamp": "2026-09-26 14:27:34",

"topic": "cnc/realtime"

}

字段说明：state（设备逻辑状态：3=运行，2=待机）；以太网口接入采集模块。

网关案例示意图：

通过主轴电机电流大小来判断“运行状态”、“待机状态”的IO采集网关

说明：Current电流数值大于等于8.8判定为“运行状态”，Current当前值是10.09，设备是“运行状态”； "uptime_seconds": "68306"表示设备累计加工时长“运行状态”持续时间68306秒。

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

ModbusTCP智能网关，WTGIOT-MB-NET，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

ModbusTCP智能网关WTGIOT-MB-NET接线示意图

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置ModbusTCP智能网关。

ModbusTCP智能网关WTGIOT-MB-NET接线方法示意图

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

注意：修改网卡IP地址后，需重启网关。

MQTT数据样式

WTGIOT-MB-NET网关 MQTT数据Json样式

ModbusTCP智能网关，WTGIOT-MB-NET，支持 2 路以太网 TCP 接入，最多支持 8 个 Modbus TCP 连接，主要应用于网口设备的 Modbus TCP 数据采集，出厂默认 JSON 数据格式如下：，网关点位地址表支持Excel模板文件导入，字段名与数据格式支持自由定义，出厂默认JSON数据格式如下：

{

"datas": {

"Current": 10.09,

"state": "3",

"uptime_seconds": "68306"

"sn": "MB02",

"time": 1743401351970

}

常见问题

WTGIOT-MB-NET 常见问题解答

Q1：WTGIOT-MB-NET 支持几路 Modbus 接口？

A：支持 2 路以太网 TCP 接入口，最多支持 8 个 Modbus TCP 连接，可同时采集多台网口 Modbus TCP 从站设备。

Q2：如何采集网口设备的数据？

A：网口设备通过 RJ45 以太网口直接接入网关，配置目标设备 IP 与端口号即可采集，无需额外加装采集模块。

Q3：支持哪些数据对接协议？

A：支持 MQTT 和 OPC UA 两种主流物联网协议，MQTT 主题可自定义，推送格式支持脚本自定义。

Q4：断网后数据会丢失吗？

A：不会。网关支持离线数据存储与推送，网络恢复后自动补传断点数据。同时支持 TF 卡内存扩展。

Q5：如何添加采集点位？

A：支持自定义添加、一键批量添加、Excel 表格导入添加，需厂家提供目标设备的点位地址表。

Q6：默认 IP 地址是多少？

A：LAN1 默认 IP 为 192.168.1.230。修改网卡 IP 后需重启网关。

Q7：WTGIOT-MB-NET 与 WTGIOT-MB-COM 有什么区别？

A：WTGIOT-MB-NET 为网口版，通过 2 路以太网 TCP 接入，最多支持 8 个 Modbus TCP 连接；WTGIOT-MB-COM 为串口版，通过 2 路 Modbus RTU（485+232）接入，最大支持 32 路从站设备。

Q8：硬件支持哪些功能？

A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

产品选型对比

WTGIOT-MB-NET Modbus智能网关选型对比

对比项	WTGIOT-MB-COM	WTGIOT-MB-NET		WTGIOT-MB-NET4
接入方式	Modbus RTU（485+232）	Modbus TCP（以太网）	—	—
从站连接数	最大 32 路	最大 8 路 TCP 连接	—	—
数据推送	MQTT/OPC UA	MQTT/OPC UA	—	—
适用场景	老旧机床/水电气表串口采集	网口设备 Modbus TCP 采集	—	—
