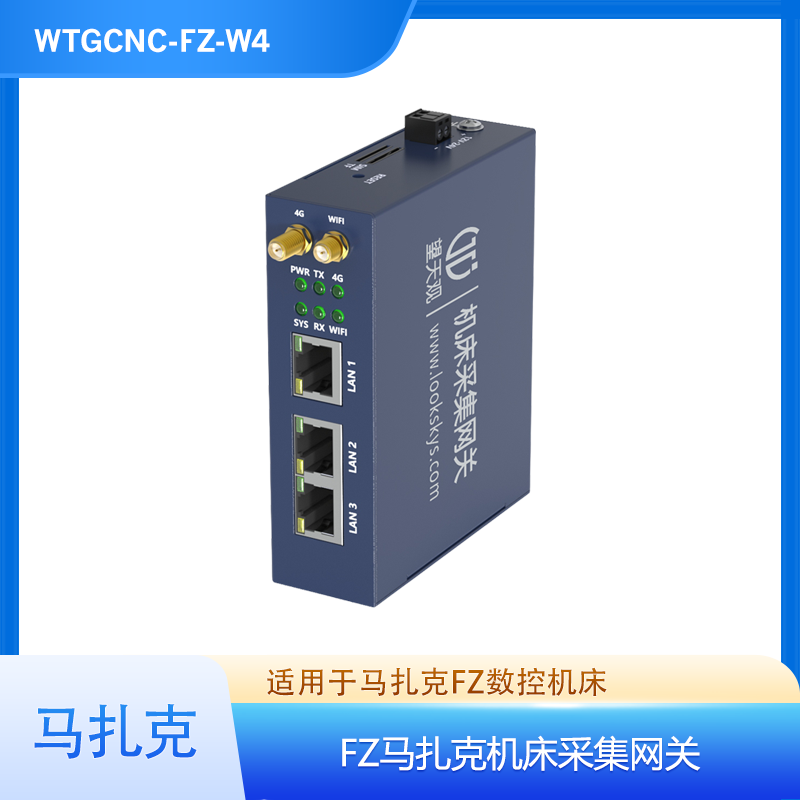

WTGCNC-FZ-W4（FZ马扎克机床采集网关WiFi+4G）

WTGCNC-FZ-W4 FZ马扎克机床采集WiFi+4G网关，主要应用于FZ马扎克网口系列数控系统的数据采集。无需开通授权即可采集，网关自身具备双网卡、无线WiFi网卡、4G无线网卡，既支持WiFi组网又支持4G组网，网关通过4G网络MQTT推送数据到云服务，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送，适合无固网覆盖、偏远地区、移动设备等场景。

产品选型

WTGCNC-FZ-W4 支持的数控系统

WTGCNC-FZ-W4 FZ马扎克机床采集 WiFi+4G 网关，主要应用于 FZ 马扎克网口系列数控系统的数据采集，无需开通授权即可采集。

品牌	控制器型号	产品型号	备注
FZ 马扎克	MAZATROL FZ	WTGCNC-FZ-W4	无需开通授权即可采集；WiFi+4G 双模组网免布线；支持同网段/跨网段采集；支持 DNC 程序下发、TCS 刀补下发、FMS 柔性产线组网

特殊功能

WTGCNC-FZ-W4 支持MQTT/OPCUA协议推送

1) 浏览器输入网关 IP，即可对网关进行参数配置；

2) 既支持 WiFi 组网，又支持 4G 组网；既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、Excel 表格导入添加；

4) 支持 MQTT 和 OPCUA 协议进行数据对接；

5) 支持 MQTT 主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据本地存储与自动推送；

典型组网应用

WTGCNC-FZ-W4 典型组网应用

WTGCNC-FZ-W4 网关自身具备双网卡、无线 WiFi 网卡、4G 无线网卡，网关通过 4G 网络 MQTT 推送数据到云服务，LAN2 网络连接机床（简化网络方案：所有网关 LAN2 和机床 IP 地址可设置统一固定的 IP 地址）见下图：

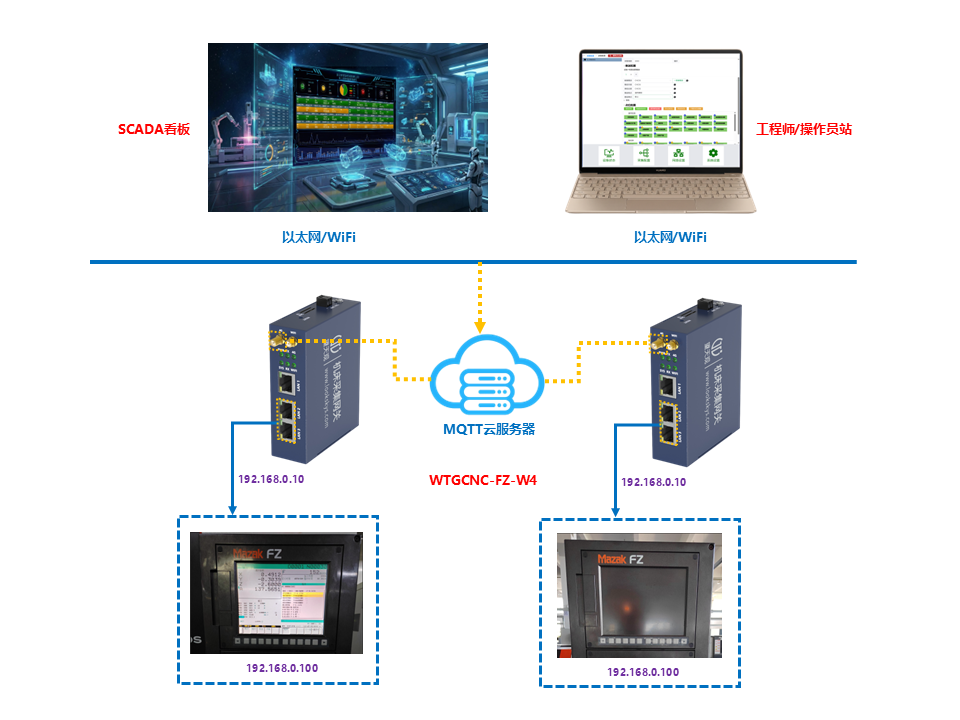

WTGCNC-FZ-W4 FZ马扎克机床采集WiFi+4G网关MDC采集组网方法

工程师可以通过以太网访问网关配置。

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

WTGCNC-FZ-W4 支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

WTGCNC-FZ-W4 FZ马扎克机床采集WiFi+4G网关接线使用方法

笔记本连接网关 LAN1，浏览器输入 LAN1 默认 IP：192.168.1.230 即可以访问和配置 WTGCNC-FZ-W4 马扎克机床采集 WiFi+4G 网关。

WTGCNC-FZ-W4 FZ马扎克机床采集WiFi+4G网关配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的 IP 地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的 IP 地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的 IP 地址；

注意：修改网卡 IP 地址后，需重启网关。

支持采集的数据点位

WTGCNC-FZ-W4 支持采集的数据点位

WTGCNC-FZ-W4 主要应用于 FZ 马扎克数控系统数据采集，网关推送的核心参数以及 JSON 数据格式如下：

{

"datas": {

"主程序名称": "O22",

"主程序注释": "",

"主轴倍率": 100,

"主轴温度": 15,

"主轴负载": 0,

"主轴速度": 0,

"刀具号": "0",

"切割时间": 23624466,

"剩余距离X": 0,

"剩余距离Y": 0,

"剩余距离Z": 0,

"开机时间": 63862560,

"当前产量": 12586,

"当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

"当前执行行号": "0",

"当前程序名称": "O22",

"当前程序注释": "",

"总产量": 12586,

"报警信息": "",

"报警号": "",

"报警类型": "",

"机械坐标X": 0,

"机械坐标Y": 0,

"机械坐标Z": 0,

"模式": "Reference",

"目标产量": 0,

"相对坐标X": -100.863,

"相对坐标Y": 531.95,

"相对坐标Z": -610,

"程序状态": "RESET",

"系统信息": "FZ,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

"绝对坐标X": -100.863,

"绝对坐标Y": 531.95,

"绝对坐标Z": -610,

"设备逻辑状态": "2",

"设定主轴速度": 0,

"设定进给速度": 0,

"轴温度X": 11,

"轴温度Y": 11,

"轴温度Z": 18,

"轴负载X": 7,

"轴负载Y": 7,

"轴负载Z": 10,

"运行时间": 31112170,

"进给倍率": 0,

"进给速度": 0

"sn": "CNC01",

"time": 1765864916126

}

备注：
"设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"

常见问题

WTGCNC-FZ-W4 常见问题解答

Q1：WTGCNC-FZ-W4 支持哪些马扎克数控系统？
A：支持 MAZATROL FZ 系列网口数控系统。

Q2：WTGCNC-FZ-W4 需要开通授权吗？
A：无需开通授权即可采集，降低成本、缩短部署周期。

Q3：WTGCNC-FZ-W4 与 WTGCNC-FZ-NET、WTGCNC-FZ-W、WTGCNC-FZ-4G 有什么区别？
A：WTGCNC-FZ-W4 是 FZ 系列中联网方式最全的型号，支持以太网、WiFi 和 4G 三模组网，适合网络环境复杂、需要多模冗余的现场；WTGCNC-FZ-4G 支持以太网+WiFi+4G；WTGCNC-FZ-W 支持以太网+WiFi；WTGCNC-FZ-NET 仅支持有线以太网。

Q4：WTGCNC-FZ-W4 支持哪些联网方式？
A：支持以太网、WiFi 和 4G 三种组网方式。网关自身具备双网卡、无线 WiFi 网卡、4G 无线网卡，既支持 WiFi 组网又支持 4G 组网，网关通过 4G 网络 MQTT 推送数据到云服务，LAN2 网络连接机床，既支持同网段采集，也支持跨网段采集。

Q5：WTGCNC-FZ-W4 支持哪些数据推送协议？
A：支持 MQTT 和 OPCUA 协议进行数据对接，支持 MQTT 主题自定义、推送格式脚本自定义。

Q6：WTGCNC-FZ-W4 适用于哪些场景？
A：适用于无网络覆盖的车间、偏远地区机床、移动设备、临时产线等场景，通过 4G 网络将数据推送到云平台。简化网络方案中，所有网关 LAN2 和机床 IP 地址可设置统一固定的 IP 地址。

Q7：WTGCNC-FZ-W4 默认 IP 地址是多少？
A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。工程师可以通过以太网访问网关配置。

Q8：WTGCNC-FZ-W4 采集哪些数据点位？
A：支持采集主程序名称、主程序注释、主轴倍率、主轴温度、主轴负载、主轴速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称、当前程序注释、总产量、报警信息、报警号、报警类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴速度、设定进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率、进给速度等。

Q9：WTGCNC-FZ-W4 硬件支持哪些功能？
A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q10：设备逻辑状态取值含义是什么？
A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

产品选型对比

WTGCNC 马扎克 FZ 系列网关型号对比

选型建议：有线网络完善选 FZ-NET；布线困难但有 WiFi 覆盖选 FZ-W；无固网覆盖、偏远地区选 FZ-4G；网络环境复杂、需要多模冗余、追求全场景覆盖选 FZ-W4（以太网+WiFi+4G 三模）。

对比项	FZ-NET	FZ-W	FZ-4G	FZ-W4 ★推荐	推荐建议
联网方式	仅以太网	以太网+WiFi	以太网+WiFi+4G	以太网+WiFi+4G	FZ-W4 与 FZ-4G 联网方式相同，均支持三模冗余
采集授权	无需授权	无需授权	无需授权	无需授权	四款均无需授权，降低授权成本
核心卖点	有线稳定可靠	WiFi 免布线	4G 云推送	三模冗余全场景适应	FZ-W4 与 FZ-4G 卖点接近，W4 命名上更强调 WiFi 能力
数据推送	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA +4G云推送	MQTT/OPCUA +4G云推送	均支持 MQTT 主题自定义、推送格式脚本自定义
适用场景	有线网络完善的车间	布线困难有WiFi覆盖	无网络覆盖偏远地区	网络环境复杂多模冗余	FZ-W4 适合对可靠性要求最高的现场
推荐指数	★★★★☆	★★★★☆	★★★★☆	★★★★★	FZ-W4 综合适应能力最强，覆盖场景最广

备注：四款型号均支持 MAZATROL FZ 系统；均支持浏览器 IP 配置、采集频率自定义、日志查询、网络通讯诊断、离线数据本地存储与自动推送；支持导轨安装，12V-24V 宽电压输入，RESET 一键复位，TF 卡内存扩展。4G 版本需插入物联网卡（支持移动/联通/电信），建议按现场信号强度选择运营商。
