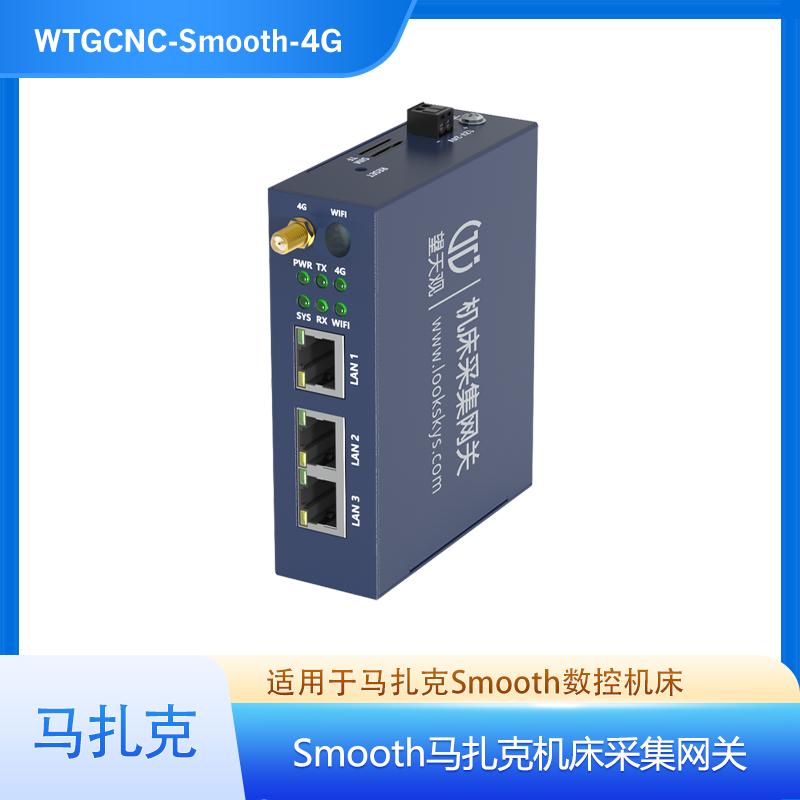

WTGCNC-Smooth-4G（Smooth马扎克机床采集网关4G版）

WTGCNC-Smooth-4G马扎克机床4G采集网关，主要应用于Smooth马扎克网口系列数控系统的数据采集，覆盖MAZATROL SmoothC、SmoothG、SmoothEz、SmoothAi等机型。既支持无授权采集，也支持官方MTconnect协议采集（马扎克柔性产线建议开通MTconnect后采集），支持以太网+4G双模组网，4G云推送免布线，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据本地存储与自动推送。

产品选型

WTGCNC-Smooth-4G 支持的数控系统

Smooth马扎克机床采集4G网关，WTGCNC-Smooth-4G，主要应用于Smooth马扎克网口系列数控系统的数据采集。

品牌	控制器型号	产品型号	备注
Smooth 马扎克	MAZATROL SmoothC	WTGCNC-Smooth-4G	既支持无授权采集，也支持官方MTconnect协议采集（马扎克柔性产线建议开通MTconnect后采集）
	MAZATROL SmoothG	WTGCNC-Smooth-4G	既支持无授权采集，也支持官方MTconnect协议采集（马扎克柔性产线建议开通MTconnect后采集）
	MAZATROL SmoothEz	WTGCNC-Smooth-4G	既支持无授权采集，也支持官方MTconnect协议采集（马扎克柔性产线建议开通MTconnect后采集）
	MAZATROL SmoothAi	WTGCNC-Smooth-4G	既支持无授权采集，也支持官方MTconnect协议采集（马扎克柔性产线建议开通MTconnect后采集）

WTGCNC-Smooth-4G 覆盖 MAZATROL SmoothC、SmoothG、SmoothEz、SmoothAi 等 Smooth 系列网口数控系统，均支持无授权采集和官方 MTconnect 协议采集两种方式。马扎克柔性产线建议开通 MTconnect 后采集，数据更稳定、字段更完整。4G 云推送免布线，适合无网络覆盖或布线困难的现场。

特殊功能

WTGCNC-Smooth-4G 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据本地存储与自动推送，4G 网络恢复后自动补推；

典型组网应用

WTGCNC-Smooth-4G 典型组网应用

方式一

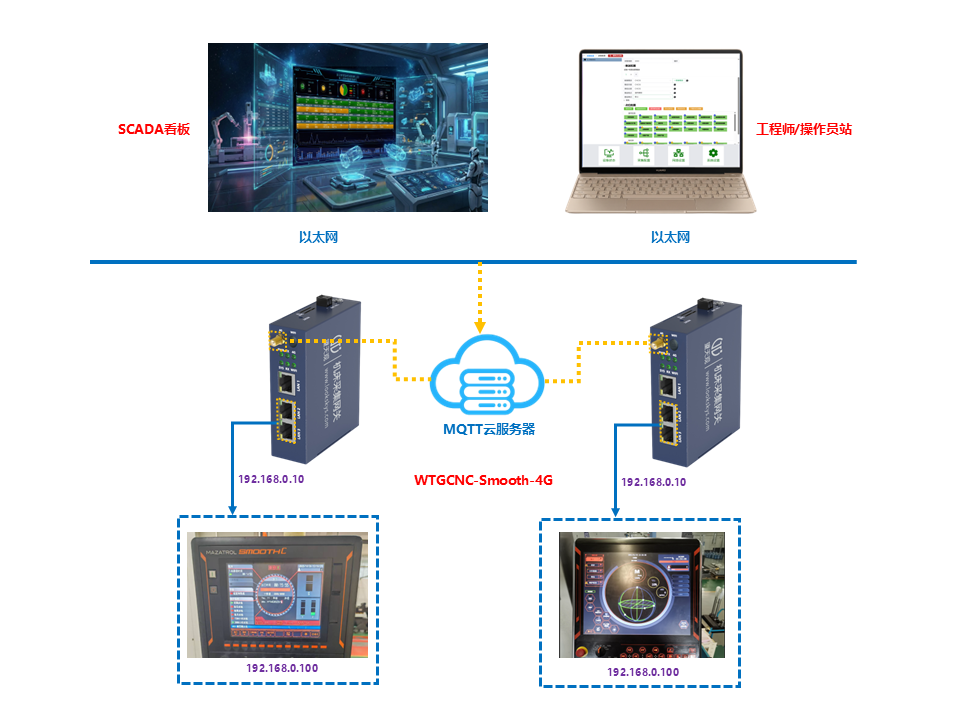

Smooth马扎克机床采集4G网关，WTGCNC-Smooth-4G，网关自身具备双网卡、无线WiFi网卡、4G无线网卡，网关通过4G网络MQTT推送数据到云服务，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

WTGCNC-Smooth-4G（Smooth马扎克机床采集网关）DNC联网方案拓扑图

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

Smooth马扎克机床采集4G网关，WTGCNC-Smooth-4G，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-Smooth-4G（Smooth马扎克机床采集网关）MDC采集组网方案接线使用方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置Smooth马扎克机床采集4G网关。

WTGCNC-Smooth-4G（Smooth马扎克机床采集网关）MDC采集组网方案配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-Smooth-4G 支持采集的数据点位

Smooth马扎克机床采集4G网关，WTGCNC-Smooth-4G，主要应用于Smooth马扎克数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{
  "datas": {
    "主程序名称": "O22",
    "主程序注释": "",
    "主轴倍率": 100,
    "主轴温度": 15,
    "主轴负载": 0,
    "主轴速度": 0,
    "刀具号": "0",
    "切割时间": 23624466,
    "剩余距离X": 0,
    "剩余距离Y": 0,
    "剩余距离Z": 0,
    "开机时间": 63862560,
    "当前产量": 12586,
    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",
    "当前执行行号": "0",
    "当前程序名称": "O22",
    "当前程序注释": "",
    "总产量": 12586,
    "报警信息": "",
    "报警号": "",
    "报警类型": "",
    "机械坐标X": 0,
    "机械坐标Y": 0,
    "机械坐标Z": 0,
    "模式": "Reference",
    "目标产量": 0,
    "相对坐标X": -100.863,
    "相对坐标Y": 531.95,
    "相对坐标Z": -610,
    "程序状态": "RESET",
    "系统信息": "SmoothC,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",
    "绝对坐标X": -100.863,
    "绝对坐标Y": 531.95,
    "绝对坐标Z": -610,
    "设备逻辑状态": "2",
    "设定主轴速度": 0,
    "设定进给速度": 0,
    "轴温度X": 11,
    "轴温度Y": 11,
    "轴温度Z": 18,
    "轴负载X": 7,
    "轴负载Y": 7,
    "轴负载Z": 10,
    "运行时间": 31112170,
    "进给倍率": 0,
    "进给速度": 0
  },
  "sn": "CNC01",
  "time": 1765864916126
}

备注：

“设备逻辑状态”："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

常见问题

WTGCNC-Smooth-4G 常见问题解答

Q1：WTGCNC-Smooth-4G 支持哪些马扎克数控系统？
A：支持 MAZATROL SmoothC、SmoothG、SmoothEz、SmoothAi 等 Smooth 系列网口数控系统，实现全功能数据采集。

Q2：无授权采集和 MTconnect 采集有什么区别？如何选择？
A：无授权采集方式不需要机床侧开通任何授权即可直接采集，部署简单、成本低；MTconnect 是马扎克官方标准协议，开通后采集的数据字段更完整、更稳定。**马扎克柔性产线（FMS）场景强烈建议开通 MTconnect 后采集**，可确保与产线管理系统（MES/FMS）数据无缝对接。普通单机 MDC 场景用无授权采集方式即可。

Q3：WTGCNC-Smooth-4G 与 Smooth-NET、Smooth-W 有什么区别？
A：WTGCNC-Smooth-4G 支持以太网 + 4G 双模组网，适合无网络覆盖、偏远地区或移动设备场景，4G 云推送免布线；WTGCNC-Smooth-NET 仅支持有线以太网，适合网络布线完善的场景；WTGCNC-Smooth-W 支持以太网 + WiFi，适合布线困难、有 WiFi 覆盖的场景。

Q4：WTGCNC-Smooth-4G 支持哪些数据推送协议？
A：网关侧支持 MQTT 和 OPCUA 协议进行数据对接，支持 MQTT 主题自定义、推送格式脚本自定义；机床侧支持无授权采集和 MTconnect 协议采集两种方式。

Q5：WTGCNC-Smooth-4G 默认IP地址是多少？
A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q6：WTGCNC-Smooth-4G 采集哪些数据点位？
A：支持采集主程序名称/注释、主轴倍率/温度/负载/速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块/行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴/进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率/速度等。

Q7：WTGCNC-Smooth-4G 硬件支持哪些功能？
A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。网关自身具备双网卡、无线 WiFi 网卡、4G 无线网卡。

Q8：设备逻辑状态取值含义是什么？
A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

产品选型对比

WTGCNC 马扎克系列网关型号对比

对比项	Smooth-4G	Smooth-W	Smooth-NET	备注
联网方式	以太网+4G	以太网+WiFi	仅以太网	按现场网络环境选型
适用系统	MAZATROL SmoothC/G/Ez/Ai	MAZATROL SmoothC/G/Ez/Ai	MAZATROL SmoothC/G/Ez/Ai	均支持全功能采集
采集方式	无授权采集+ MTconnect	无授权 + MTconnect	无授权 + MTconnect	FMS 场景建议开 MTconnect
数据推送	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA	均支持 MQTT 主题自定义
适用场景	无网络覆盖、偏远地区、移动设备	布线困难、有WiFi覆盖	有线网络完善，DNC/FMS 组网	4G 免布线，全场景适应
