FZ马扎克机床采集WiFi网关
FZ马扎克机床采集WiFi网关
FZ马扎克机床采集WiFi网关电源
FZ马扎克机床采集网关WiFi天线
FZ马扎克机床采集WiFi联网方案

WTGCNC-FZ-W（FZ马扎克机床采集网关WiFi版）

WTGCNC-FZ-W FZ马扎克机床采集WiFi网关，主要应用于FZ马扎克网口系列数控系统的数据采集。无需开通授权即可采集，网关自身具备双网卡和WiFi无线网卡，既支持与机床同网段采集，也支持跨网段采集，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送，适合布线困难但有WiFi覆盖的车间。

标题： FZ马扎克机床采集网关WiFi版
型号： WTGCNC-FZ-W（FZ马扎克机床采集网关WiFi版）
版本： WiFi版本
  • icon 支持FZ马扎克所有网口系列数控系统采集
  • icon 既支持与机床同网段采集，也支持与机床跨网段采集
  • icon 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加
  • icon 支持MQTT和OPCUA协议进行数据对接
  • icon 支持离线数据存储与推送
01
 产品选型

WTGCNC-FZ-W  支持的数控系统

WTGCNC-FZ-W FZ马扎克机床采集 WiFi 网关，主要应用于 FZ 马扎克网口系列数控系统的数据采集，无需开通授权即可采集。

品牌控制器型号产品型号备注
FZ
马扎克		MAZATROL FZWTGCNC-FZ-W无需开通授权即可采集；WiFi 无线组网免布线；支持同网段/跨网段采集
02
 特殊功能

WTGCNC-FZ-W  支持MQTT/OPCUA协议推送

1)     浏览器输入网关 IP，即可对网关进行参数配置；

2)     既支持 WiFi 无线组网，也支持以太网组网；既支持与机床同网段采集，也支持与机床跨网段采集；

3)     机床采集点位支持自定义添加、一键批量添加、Excel 表格导入添加；

4)     支持 MQTT 和 OPCUA 协议进行数据对接；

5)     支持 MQTT 主题自定义，推送格式可通过脚本自定义；

6)     采集频率支持自定义；

7)     支持日志查询；

8)     支持网络通讯诊断；

9)     支持离线数据本地存储与自动推送；

03
 典型组网应用

WTGCNC-FZ-W  典型组网应用

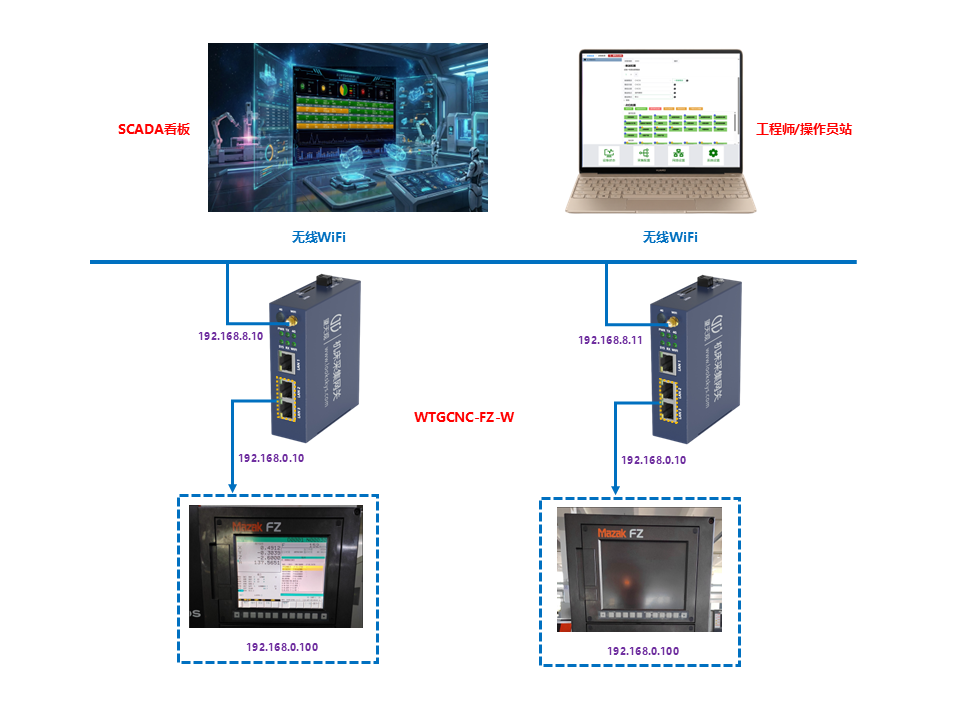

WTGCNC-FZ-W 网关自身具备双网卡和 WiFi 无线网卡，WiFi 无线网卡连接工厂网络，LAN2 网络连接机床（简化网络方案：所有网关 LAN2 和机床 IP 地址可设置统一固定的 IP 地址）见下图：

WTGCNC-FZ-W FZ马扎克机床采集WiFi网关MDC采集组网方法

工程师可以通过以太网访问网关配置。

04
 安装设置

谷歌浏览器输入网关IP地址对网关进行配置

WTGCNC-FZ-W 支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

WTGCNC-FZ-W FZ马扎克机床采集WiFi网关接线使用方法

笔记本连接网关 LAN1，浏览器输入 LAN1 默认 IP：192.168.1.230 即可以访问和配置 WTGCNC-FZ-W 马扎克机床采集 WiFi 网关。

WTGCNC-FZ-W FZ马扎克机床采集WiFi网关配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的 IP 地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的 IP 地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的 IP 地址；

注意：修改网卡 IP 地址后，需重启网关。

05
 支持采集的数据点位

WTGCNC-FZ-W  支持采集的数据点位

WTGCNC-FZ-W 主要应用于 FZ 马扎克数控系统数据采集，网关推送的核心参数以及 JSON 数据格式如下：

{

  "datas": {

    "主程序名称": "O22",

    "主程序注释": "",

    "主轴倍率": 100,

    "主轴温度": 15,

    "主轴负载": 0,

    "主轴速度": 0,

    "刀具号": "0",

    "切割时间": 23624466,

    "剩余距离X": 0,

    "剩余距离Y": 0,

    "剩余距离Z": 0,

    "开机时间": 63862560,

    "当前产量": 12586,

    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

    "当前执行行号": "0",

    "当前程序名称": "O22",

    "当前程序注释": "",

    "总产量": 12586,

    "报警信息": "",

    "报警号": "",

    "报警类型": "",

    "机械坐标X": 0,

    "机械坐标Y": 0,

    "机械坐标Z": 0,

    "模式": "Reference",

    "目标产量": 0,

    "相对坐标X": -100.863,

    "相对坐标Y": 531.95,

    "相对坐标Z": -610,

    "程序状态": "RESET",

    "系统信息": "FZ,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

    "绝对坐标X": -100.863,

    "绝对坐标Y": 531.95,

    "绝对坐标Z": -610,

    "设备逻辑状态": "2",

    "设定主轴速度": 0,

    "设定进给速度": 0,

    "轴温度X": 11,

    "轴温度Y": 11,

    "轴温度Z": 18,

    "轴负载X": 7,

    "轴负载Y": 7,

    "轴负载Z": 10,

    "运行时间": 31112170,

    "进给倍率": 0,

    "进给速度": 0

  },

  "sn": "CNC01",

  "time": 1765864916126

}

备注：
 "设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"

06
 常见问题

WTGCNC-FZ-W  常见问题解答

Q1：WTGCNC-FZ-W 支持哪些马扎克数控系统？
                   A：支持 MAZATROL FZ 系列网口数控系统。

Q2：WTGCNC-FZ-W 需要开通授权吗？
                   A：无需开通授权即可采集，降低成本、缩短部署周期。

Q3：WTGCNC-FZ-W 与 WTGCNC-FZ-NET 有什么区别？
                   A：WTGCNC-FZ-W 在 WTGCNC-FZ-NET 基础上增加了 WiFi 无线组网能力，适合布线困难但有 WiFi 覆盖的车间；WTGCNC-FZ-NET 仅支持有线以太网组网。

Q4：WTGCNC-FZ-W 支持哪些联网方式？
                   A：支持以太网和 WiFi 两种组网方式。网关自身具备双网卡和 WiFi 无线网卡，WiFi 无线网卡连接工厂网络，LAN2 网络连接机床，既支持同网段采集，也支持跨网段采集。

Q5：WTGCNC-FZ-W 支持哪些数据推送协议？
                   A：支持 MQTT 和 OPCUA 协议进行数据对接，支持 MQTT 主题自定义、推送格式脚本自定义。

Q6：WTGCNC-FZ-W 适用于哪些场景？
                   A：适用于布线困难但有 WiFi 覆盖的车间、临时产线、移动设备等场景。简化网络方案中，所有网关 LAN2 和机床 IP 地址可设置统一固定的 IP 地址。

Q7：WTGCNC-FZ-W 默认 IP 地址是多少？
                   A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。

Q8：WTGCNC-FZ-W 采集哪些数据点位？
                   A：支持采集主程序名称、主程序注释、主轴倍率、主轴温度、主轴负载、主轴速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称、当前程序注释、总产量、报警信息、报警号、报警类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴速度、设定进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率、进给速度等。

Q9：WTGCNC-FZ-W 硬件支持哪些功能？
                   A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q10：设备逻辑状态取值含义是什么？
                   A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

07
 产品选型对比

WTGCNC 马扎克 FZ 系列网关型号对比

选型建议：有线网络完善选 FZ-NET；布线困难但有 WiFi 覆盖选 FZ-W；需 DNC 程序下发 / TCS 刀补下发 / FMS 柔性产线组网，两款均适配。

对比项WTGCNC-FZ-NETWTGCNC-FZ-W ★推荐适用系统推荐建议
联网方式仅以太网（双网卡）以太网 + WiFiMAZATROL FZ布线困难但有 WiFi 覆盖场景优先选 FZ-W
采集授权无需开通授权无需开通授权—两款均无需授权，降低授权成本
数据推送MQTT / OPCUAMQTT / OPCUA—均支持 MQTT 主题自定义、推送格式脚本自定义
组网方案采集 + DNC/TCS/FMS采集 + DNC/TCS/FMS—均支持双网卡隔离 / DNC 程序下发组网
配置方式浏览器输入 IP浏览器输入 IP—LAN1 默认 192.168.1.230，修改后需重启网关
适用场景有线网络完善
的车间		布线困难
有 WiFi 覆盖		—FZ-W 免布线，适合临时产线快速部署
推荐指数★★★★☆★★★★★—FZ-W 免布线，综合部署灵活性强

备注：两款型号均支持 MAZATROL FZ 系统；均支持浏览器 IP 配置、采集频率自定义、日志查询、网络通讯诊断、离线数据本地存储与自动推送；支持导轨安装，12V-24V 宽电压输入，RESET 一键复位，TF 卡内存扩展。

产品名称
FZ马扎克机床采集网关WiFi版
产品型号
WTGCNC-FZ-W
产品版本
WiFi版本
联网方式可选
以太网/WIFI/4G/5G
电压/电流
+12V～24VDC/300mA
产品尺寸
100.0×82.0×30.0（长×宽×高：mm)
产品重量
100g
安装方式
导轨安装
LAN1接口类型
以太网网口（RJ45）
LAN1传输速度
10/100M自适应
LAN1通讯协议
MQTT/OPCUA
LAN1默认IP地址
192.168.1.230
LAN2接口类型
双端口交换机（RJ45）
LAN2传输速度
10/100M自适应
LAN2通讯协议
TCP/UDP/私有协议
LAN2默认IP地址
192.168.0.230
LAN2支持设备
MAZATROL FZ数控系统
WEB浏览器访问
LAN1默认IP：192.168.1.230
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
EMC 2014/30/EU
CE认证
是
