WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）
WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）
Nexus马扎克机床采集网关电源
WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）MDC采集联网拓扑图
WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）DNC联网拓扑图

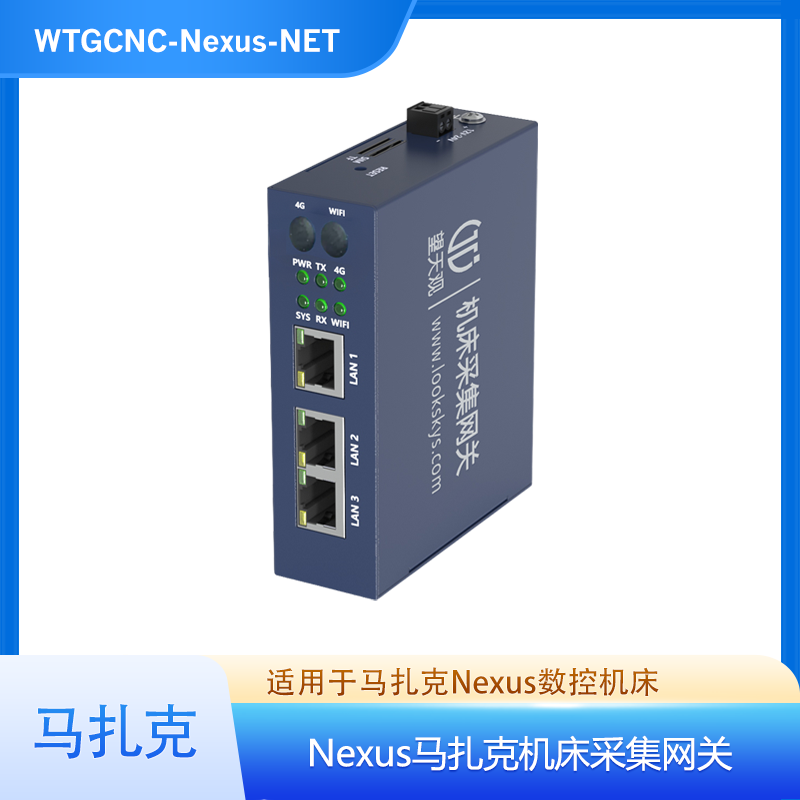

WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）

WTGCNC-Nexus-NET马扎克机床采集网关，主要应用于Nexus马扎克网口系列数控系统的数据采集，覆盖马扎克Matrix Nexus、Matrix Nexus（WinXP）、Matrix NexusⅡ（Win7）等机型。支持以太网组网、MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据本地存储与自动推送，支持DNC程序下发、TCS刀补下发、FMS柔性产线等组网方案。

标题： Nexus马扎克机床采集网关
型号： WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）
版本： 以太网版本
  • icon 支持Nexus马扎克所有网口系列数控系统采集
  • icon 既支持与机床同网段采集，也支持与机床跨网段采集
  • icon 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加
  • icon 支持MQTT和OPCUA协议进行数据对接
  • icon 支持离线本地数据存储与自动推送
01
 产品选型

WTGCNC-Nexus-NET  支持的数控系统

Nexus马扎克机床采集网关，WTGCNC-Nexus-NET，主要应用于Nexus马扎克网口系列数控系统的数据采集。

品牌控制器型号产品型号备注
Nexus马扎克马扎克 Matrix NexusWTGCNC-Nexus-NET拍照铭牌，2013年之后的支持采集功能；测试57400端口是否通
马扎克 Matrix Nexus (WinXP)WTGCNC-Nexus-NET拍照铭牌，2013年之后的支持采集功能；测试57400端口是否通
马扎克 Matrix NexusⅡ (Win7)WTGCNC-Nexus-NET拍照铭牌，2013年之后的支持采集功能；测试57400端口是否通

WTGCNC-Nexus-NET 覆盖马扎克 Matrix Nexus、Matrix Nexus（WinXP）、Matrix NexusⅡ（Win7）等网口系列数控系统。选型前请拍照铭牌确认系统版本，并测试 57400 端口是否连通；2013 年之后出厂机型均支持采集功能。

02
 特殊功能

WTGCNC-Nexus-NET  支持MQTT/OPCUA协议推送

1)     浏览器输入网关IP，即可对网关进行参数配置；

2)     既支持与机床同网段采集，也支持与机床跨网段采集；

3)     机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4)     支持MQTT和OPCUA协议进行数据对接；

5)     支持MQTT主题自定义，推送格式可通过脚本自定义；

6)     采集频率支持自定义；

7)     支持日志查询；

8)     支持网络通讯诊断；

9)     支持离线数据本地存储与自动推送；

03
 典型组网应用

WTGCNC-Nexus-NET  支持两种典型组网应用

方式一

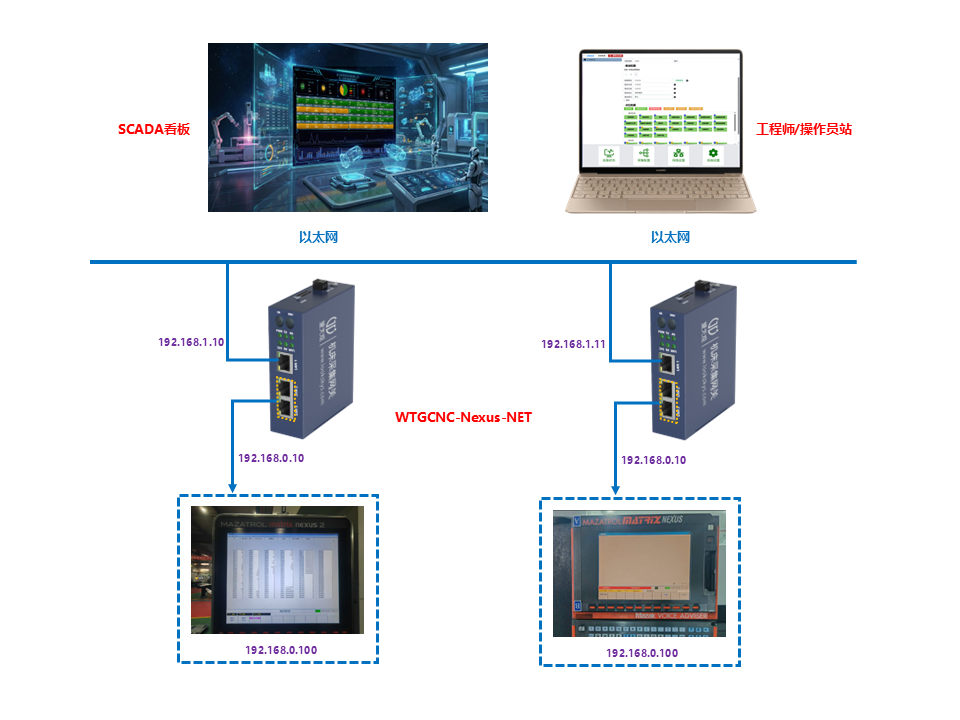

Nexus马扎克机床采集网关，WTGCNC-Nexus-NET，网关自身具备双网卡，LAN1网络连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）MDC采集组网方案

方式二

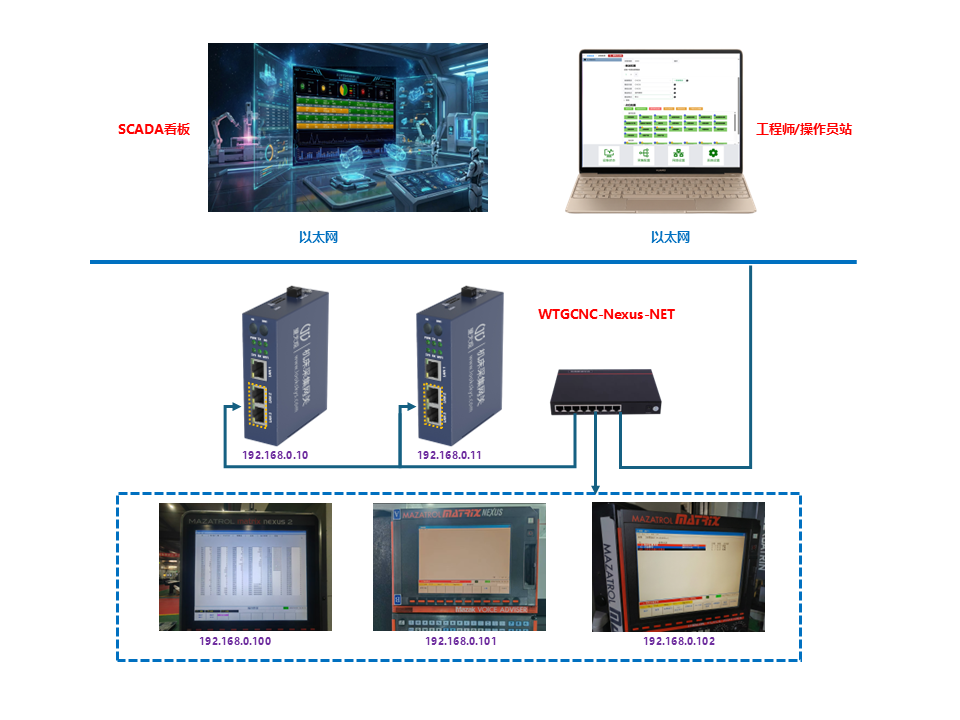

Nexus马扎克机床采集网关，WTGCNC-Nexus-NET，网关需使用DNC程序下发功能（或TCS刀补下发、FMS柔性产线等组网方案），网关LAN2网络连接工厂网络和机床，网关LAN1网络不使用（保留默认IP，方便维护调试），见下图：

WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）DNC联网组网方案

04
 安装设置

谷歌浏览器输入网关IP地址对网关进行配置

Nexus马扎克机床采集网关，WTGCNC-Nexus-NET，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）MDC采集组网方案接线使用方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置Nexus马扎克机床采集网关。

WTGCNC-Nexus-NET（Nexus马扎克机床采集网关）MDC采集组网方案配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

05
 支持采集的数据点位

WTGCNC-Nexus-NET  支持采集的数据点位

Nexus马扎克机床采集网关，WTGCNC-Nexus-NET，主要应用于Nexus马扎克数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{
  "datas": {
    "主程序名称": "O22",
    "主程序注释": "",
    "主轴倍率": 100,
    "主轴温度": 15,
    "主轴负载": 0,
    "主轴速度": 0,
    "刀具号": "0",
    "切割时间": 23624466,
    "剩余距离X": 0,
    "剩余距离Y": 0,
    "剩余距离Z": 0,
    "开机时间": 63862560,
    "当前产量": 12586,
    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",
    "当前执行行号": "0",
    "当前程序名称": "O22",
    "当前程序注释": "",
    "总产量": 12586,
    "报警信息": "",
    "报警号": "",
    "报警类型": "",
    "机械坐标X": 0,
    "机械坐标Y": 0,
    "机械坐标Z": 0,
    "模式": "Reference",
    "目标产量": 0,
    "相对坐标X": -100.863,
    "相对坐标Y": 531.95,
    "相对坐标Z": -610,
    "程序状态": "RESET",
    "系统信息": "Nexus,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",
    "绝对坐标X": -100.863,
    "绝对坐标Y": 531.95,
    "绝对坐标Z": -610,
    "设备逻辑状态": "2",
    "设定主轴速度": 0,
    "设定进给速度": 0,
    "轴温度X": 11,
    "轴温度Y": 11,
    "轴温度Z": 18,
    "轴负载X": 7,
    "轴负载Y": 7,
    "轴负载Z": 10,
    "运行时间": 31112170,
    "进给倍率": 0,
    "进给速度": 0
  },
  "sn": "CNC01",
  "time": 1765864916126
}

备注：

“设备逻辑状态”："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

06
 常见问题

WTGCNC-Nexus-NET  常见问题解答

Q1：WTGCNC-Nexus-NET 支持哪些马扎克数控系统？
                   A：支持马扎克 Matrix Nexus、Matrix Nexus（WinXP）、Matrix NexusⅡ（Win7）等网口系列数控系统，实现全功能数据采集。

Q2：如何判断马扎克机型是否支持采集？
                   A：两步确认：① 拍照控制器铭牌，2013 年之后出厂的机型均支持采集功能；② 测试 57400 端口是否连通，端口通即可正常采集。

Q3：WTGCNC-Nexus-NET 支持哪些数据推送协议？
                   A：支持 MQTT 和 OPCUA 协议进行数据对接，支持 MQTT 主题自定义、推送格式脚本自定义。

Q4：WTGCNC-Nexus-NET 默认IP地址是多少？
                   A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q5：WTGCNC-Nexus-NET 采集哪些数据点位？
                   A：支持采集主程序名称/注释、主轴倍率/温度/负载/速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块/行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴/进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率/速度等。

Q6：WTGCNC-Nexus-NET 支持哪些组网方案？
                   A：支持两种典型组网：① 双网卡方案，LAN1 接工厂网络、LAN2 接机床；② DNC 程序下发/TCS 刀补下发/FMS 柔性产线方案，LAN2 同时接工厂网络和机床，LAN1 保留默认 IP 用于维护调试。

Q7：WTGCNC-Nexus-NET 硬件支持哪些功能？
                   A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q8：设备逻辑状态取值含义是什么？
                   A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

07
 产品选型对比

WTGCNC 马扎克系列网关型号对比
对比项Nexus-NETNexus-4GNexus-W备注
联网方式仅以太网以太网+4G以太网+WiFi按现场网络环境选型
适用系统Matrix Nexus/NexusⅡMatrix Nexus/NexusⅡMatrix Nexus/NexusⅡ均支持全功能采集
数据推送MQTT/OPCUAMQTT/OPCUAMQTT/OPCUA均支持 MQTT 主题自定义
适用场景有线网络完善，DNC/FMS 组网无网络覆盖、偏远地区布线困难、有WiFi覆盖DNC/FMS 组网建议选 NET 版
产品名称
Nexus马扎克机床采集网关
产品型号
WTGCNC-Nexus-NET
产品版本
以太网版本
联网方式可选
以太网/WIFI/4G/5G
电压/电流
+12V～24VDC/300mA
产品尺寸
100.0×82.0×30.0（长×宽×高：mm)
产品重量
100g
安装方式
导轨安装
LAN1接口类型
以太网网口（RJ45）
LAN1传输速度
10/100M自适应
LAN1通讯协议
MQTT/OPCUA
LAN1默认IP地址
192.168.1.230
LAN2接口类型
双端口交换机（RJ45）
LAN2传输速度
10/100M自适应
LAN2通讯协议
TCP/UDP/私有协议
LAN2默认IP地址
192.168.0.230
LAN2支持设备
马扎克Matrix Nexus (WinXP)/Matrix NexusⅡ (Win7)
WEB浏览器访问
LAN1默认IP：192.168.1.230
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
EMC 2014/30/EU
CE认证
是
