WTGCNC-KND-W（KND凯恩帝机床采集网关WiFi版）

WTGCNC-KND-W凯恩帝机床网关WiFi版，主要应用于KND凯恩帝网口系列数控系统的数据采集，覆盖K2000TFi/K2000TFi-D、K1000TFi、K1000TTCi、K1TCi、K2000MFi、K1000MFi、K2100MCi、K110C(i)、K2000GC(i)、3000T-A5i/3000M-A5i等机型。支持以太网+WiFi无线组网，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送。

产品选型

WTGCNC-KND-W 支持的数控系统

KND凯恩帝机床网关WiFi版，WTGCNC-KND-W，主要应用于KND凯恩帝网口系列数控系统的数据采集。

品牌	应用分类	支持网口的型号	产品型号	说明
凯恩帝	车床、车铣复合	K2000TFi / K2000TFi-D	WTGCNC-KND-W	标配以太网，KAPI
		K1000TFi / K1000TF1/2i	WTGCNC-KND-W	标配以太网，KAPI，可接 KWS
		K1000TTCi	WTGCNC-KND-W	车铣复合，已确认支持
		K1TCi / K1TCaII（III）	WTGCNC-KND-W	经济型车床，带 i 含网口
		K2000TF3/4i-D Plus	WTGCNC-KND-W	全功能车铣复合，KAPI + Modbus
	铣床、加工中心	K2000MFi / K2000MF3/4i-D Plus	WTGCNC-KND-W	中档铣床，Plus 带 Modbus
		K1000MFi	WTGCNC-KND-W	经济型铣床，带网口
		K2100MCi / K210MCi	WTGCNC-KND-W	加工中心
	雕铣、木工	K110C(i)	WTGCNC-KND-W	带网口
	磨床	K2000GC(i)	WTGCNC-KND-W	通讯接口：RS232/RS485/以太网×1/USB
	高端五轴	3000T-A5i / 3000M-A5i、3000T-A3/4i / 3000M-A3/4i、3000T-3/4i / 3000M-3/4i	WTGCNC-KND-W	新一代高端，带网口
	经典系列（存量）	K2000C / K2000Ci、K1000C / K1000Ci、K1000C/F/Fi 等	WTGCNC-KND-W	官网标注为支持网口采集的系列

WTGCNC-KND-W 覆盖凯恩帝车床/车铣复合、铣床/加工中心、雕铣木工、磨床、高端五轴及经典存量系列，凡带网口的 KND 数控系统均可实现全功能数据采集。

特殊功能

WTGCNC-KND-W 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据存储与推送，网络恢复后自动补推；

典型组网应用

WTGCNC-KND-W 典型组网应用

方式一

KND凯恩帝机床网关WiFi版，WTGCNC-KND-W，网关自身具备双网卡和WiFi无线网卡，WiFi无线网卡连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

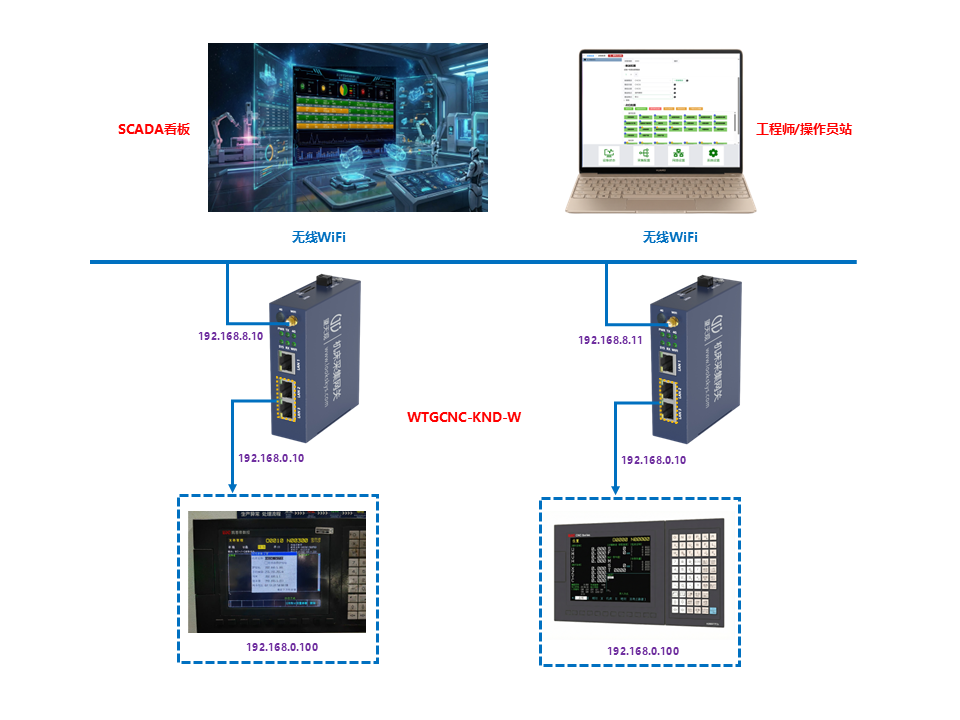

KND凯恩帝机床网关WiFi版无线联网方案拓扑图

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

KND凯恩帝机床采集WiFi网关，WTGCNC-KND-W，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

KND凯恩帝机床采集WiFi网关安装接线方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置KND凯恩帝机床采集WiFi网关。

KND凯恩帝机床采集WiFi网关网络接线方法示意图

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-KND-W 支持采集的数据点位

KND凯恩帝机床采集WiFi网关，WTGCNC-KND-W，主要应用于凯恩帝网口版本的数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{
  "datas": {
    "主程序名称": "O22",
    "主程序注释": "",
    "主轴倍率": 100,
    "主轴温度": 15,
    "主轴速度": 0,
    "刀具号": "0",
    "切割时间": 23624466,
    "剩余距离X": 0,
    "剩余距离Y": 0,
    "剩余距离Z": 0,
    "开机时间": 63862560,
    "当前产量": 12586,
    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",
    "当前执行行号": "0",
    "当前程序名称": "O22",
    "当前程序注释": "",
    "总产量": 12586,
    "报警信息": "",
    "报警号": "",
    "报警类型": "",
    "机械坐标X": 0,
    "机械坐标Y": 0,
    "机械坐标Z": 0,
    "模式": "Reference",
    "目标产量": 0,
    "相对坐标X": -100.863,
    "相对坐标Y": 531.95,
    "相对坐标Z": -610,
    "程序状态": "RESET",
    "系统信息": "型号:KND3000i,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",
    "绝对坐标X": -100.863,
    "绝对坐标Y": 531.95,
    "绝对坐标Z": -610,
    "设备逻辑状态": "2",
    "设定主轴速度": 0,
    "设定进给速度": 0,
    "轴温度X": 11,
    "轴温度Y": 11,
    "轴温度Z": 18,
    "轴负载X": 7,
    "轴负载Y": 7,
    "轴负载Z": 10,
    "运行时间": 31112170,
    "进给倍率": 0,
    "进给速度": 0
  },
  "sn": "CNC01",
  "time": 1765864916126
}

备注：

“设备逻辑状态”："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

常见问题

WTGCNC-KND-W 常见问题解答

Q1：WTGCNC-KND-W 支持哪些凯恩帝数控系统？
A：覆盖车床/车铣复合（K2000TFi、K1000TFi、K1000TTCi、K1TCi、K2000TF3/4i-D Plus）、铣床/加工中心（K2000MFi、K1000MFi、K2100MCi）、雕铣木工（K110C(i)）、磨床（K2000GC(i)）、高端五轴（3000T-A5i/3000M-A5i 等）及经典存量系列，凡带网口的 KND 系统均可实现全功能数据采集。

Q2：WTGCNC-KND-W 与 KND-NET、KND-4G 有什么区别？
A：WTGCNC-KND-W 支持以太网 + WiFi 无线组网，适合布线困难、有 WiFi 覆盖的场景；WTGCNC-KND-NET 仅支持有线以太网，适合网络布线完善的场景；WTGCNC-KND-4G 支持以太网 + 4G，适合无网络覆盖、偏远地区或移动设备场景。

Q3：WTGCNC-KND-W 支持哪些数据推送协议？
A：支持 MQTT 和 OPCUA 协议进行数据对接，支持 MQTT 主题自定义、推送格式脚本自定义。

Q4：WTGCNC-KND-W 默认IP地址是多少？
A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q5：WTGCNC-KND-W 采集哪些数据点位？
A：支持采集主程序名称/注释、主轴倍率/温度/速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块/行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴/进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率/速度等。

Q6：WTGCNC-KND-W 硬件支持哪些功能？
A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q7：设备逻辑状态取值含义是什么？
A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

产品选型对比

WTGCNC 凯恩帝系列网关型号对比

对比项	KND-W	KND-NET	KND-4G	备注
联网方式	以太网+WiFi	仅以太网	以太网+4G	按现场网络环境选型
适用系统	KND 全系列网口机型	KND 全系列网口机型	KND 全系列网口机型	均支持全功能采集
数据推送	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA	均支持 MQTT 主题自定义
适用场景	布线困难、有WiFi覆盖	有线网络完善，DNC/FMS 组网	无网络覆盖、偏远地区	WiFi 免布线，适合改造项目
