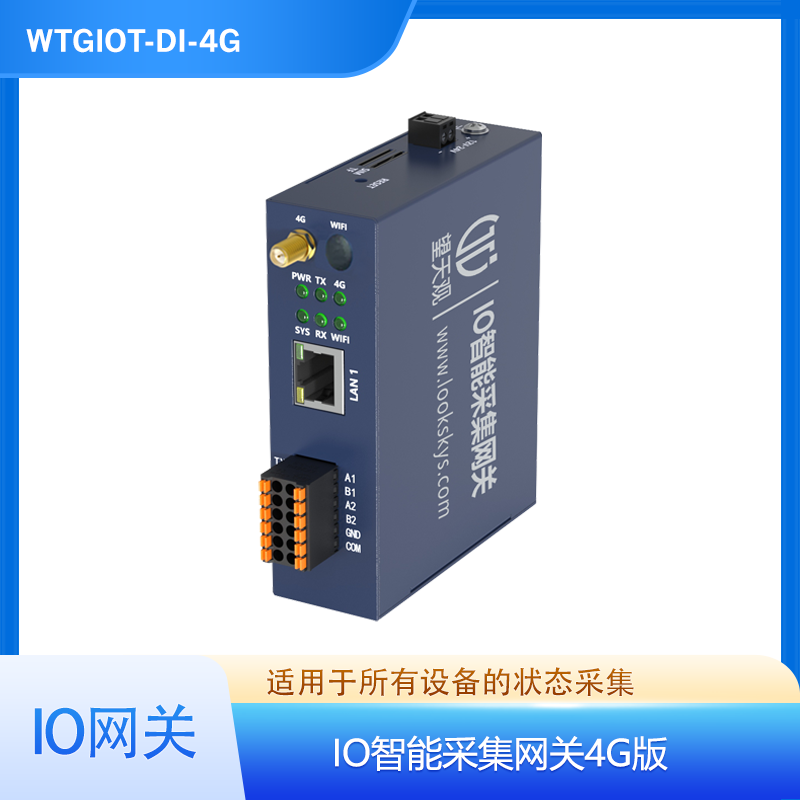

WTGIOT-DI-4G

WTGIOT-DI-4G IO智能采集4G网关，专为老旧机床、电火花、慢走丝、三色灯设备设计，支持3路DI开关量采集，边缘逻辑计算、自动统计设备运行时长，兼容MQTT/OPCUA协议，适配非PLC设备无协议数据采集4G工厂网络。

产品选型

WTGIOT-DI-4G 支持采集的设备类型

IO智能采集网关4G，WTGIOT-DI-4G，主要应用于老旧数控机床（无法协议采集的数控系统）、非数控钻床、非PLC控制设备；电火花、慢走丝、中走丝（无法协议采集的生产设备）以及三色灯控制设备的数据采集。IO智能采集网关支持3个数字量IO输入，可以接入设备运行、待机、故障的继电器信号，直接获取生产设备的“设备状态”。

品牌	支持的设备类型	产品型号	备注
IO智能网关	老旧机床IO采集	WTGIOT-DI-4G；	主要用于可以找到继电器信号的老旧机床，至少要找到“运行信号”，网关可自动统计“运行时间”并推送。
	老旧机床加装互感器采集	WTGIOT-MB-COM；	主要用于无法找到继电器运行信号的老旧机床，加装电流互感器，通过电流大小判断设备状态，，网关可自动统计“运行时间”并推送。
	电火花、慢走丝、中走丝、非PLC控制设备	WTGIOT-DI-4G；	主要用于可以找到继电器信号的老旧机床，至少要找到“运行信号”，网关可自动统计“运行时间”，并推送。
	三色灯正常运行的设备	WTGIOT-DI-4G；	三色灯正常运行的设备，通过直接接入三色灯信号，，网关可自动统计“运行时间”，并推送。
	冲床、冲压设备产量数据采集	WTGIOT-DI-4G；	配套红外线计数器，冲床计数器，采集冲压设备的产量计数，网关可读可写，网关支持计数器断电保持，和断电不保持功能可选。

典型应用示意图

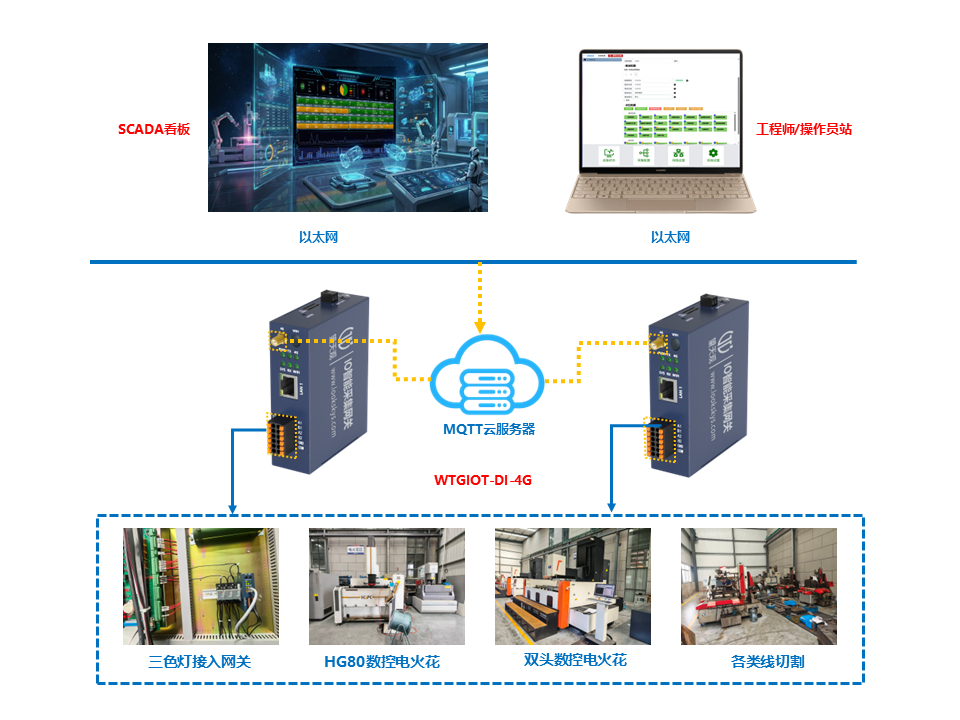

IO智能网关采集4G网关三色灯，电火花机，慢走丝机等应用案例示意图

特殊功能

WTGIOT-DI-4G 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持开关量采集，同时对DI1、DI2、DI3开关量的计数统计功能，支持计数器断电保持功能；

3) 支持边缘逻辑计算，网关可自动计算DI1、DI2、DI3累计持续时间（单位：S）；

4) 支持自定义添加、一键批量添加、excel表格导入添加，一键还原备份文件；

5) 支持MQTT和OPCUA协议进行数据对接；

6) 支持MQTT主题自定义，推送格式可通过脚本自定义；

7) 采集频率支持自定义；

8) 支持日志查询；

9) 支持网络通讯诊断；

10) 支持离线数据存储与推送；

典型应用案例

典型应用方案一：WTGIOT-DI-4G 只接入运行信号DI1，剩余情况判断为“待机状态”

IO智能4G网关，WTGIOT-DI-4G，网关自身具备3个开关量信号接入，LAN1或4G网络连接工厂网络，4G网络，不同类型的生产设备电气柜设计都不一样，部分设备只能找到设备的“电机运行信号”继电器，这时只接入DI1信号表示“运行信号”，剩余情况判断为“待机状态”，网关跟设备同用一个电源，设备断电，网关断电（表示“关机信号”）；

点位模板下载“iot_tags-只接运行剩余为待机.xlsx”

备份配置文件下载“”

Status（设备逻辑状态）点位逻辑判断方法

if (mydev['DI1'].RawValue == '1') {

return "1"

}else {

return "2"

}

MQTT数据JSON格式

{

"datas": {

"DI1": false,

"Status": "2"

"sn": "JS013",

"time": 1789872959730

}

字段说明：Status（设备逻辑状态：1=运行；2=待机）；DI1（接入设备的运行信号）；DI3（不接）；DI2（不接）。

典型应用方案二：WTGIOT-DI-4G 接入运行信号DI1、待机信号DI2，剩余情况判断为“故障状态”,自动累计计算“运行状态的时间”

IO智能4G网关，WTGIOT-DI-4G，网关自身具备3个开关量信号接入，LAN1或4G网络连接工厂网络，不同类型的生产设备电气柜设计都不一样，部分设备既能找到设备的“电机运行信号”继电器，接网关DI1；又能找到设备空闲“待机状态”的继电器信号，接网关DI2；剩余情况判断为“故障状态”，网关跟设备同用一个电源，设备断电，网关断电（表示“关机信号”）；

点位模板下载“tags_02_接入运行信号DI1、待机信号DI2，剩余情况判断为“故障状态”.xlsx”

备份配置文件下载“backup_02_接入运行信号DI1、待机信号DI2，剩余情况判断为“故障状态”.zip”

state（设备逻辑状态）点位逻辑判断方法

if (mydev['DI2'].RawValue == '1') {

return "2"

} else if (mydev['DI1'].RawValue == '1') {

return "3"

}else {

return "4"

}

"uptime_seconds"（累计运行时间，数据类型INT32）点位逻辑判断方法

if(!v[mytag.Name].lastTime){

v[mytag.Name].lastTime = Date.now()

v[mytag.Name].leiji = 0

}

var nowTime = new Date()

var seconds = Math.round((Date.now()-v[mytag.Name].lastTime)/1000)

if(!mydev["state"].MinerError && mydev["state"].Value=='3')

{

v[mytag.Name].leiji+=seconds

}

v[mytag.Name].lastTime = Date.now()

return String(v[mytag.Name].leiji)

MQTT数据JSON格式

{

"data": {

"state": "2",

"uptime_seconds": "74578"

"device_id": "29E9A7F1-4A35-4E24-91B7-C49AE9734361",

"timestamp": "2026-09-26 14:07:05",

"topic": "cnc/realtime"

}

定制项目，MES要求固定格式推送，设备状态逻辑按MES平台统一标准，推送字段，格式都要与其平台保持一致，JSON推送格式定制：

var data = {

device_id: "29E9A7F1-4A35-4E24-91B7-C49AE9734361",

timestamp: "",

topic: "cnc/realtime",

data:{}

}

var date = new Date();

var year = date.getFullYear();

var mon = (date.getMonth() + 1) < 10 ? "0" + (date.getMonth() + 1) : date.getMonth() + 1;

var day = date.getDate() < 10 ? "0" + (date.getDate()) : date.getDate();

var hour = date.getHours() < 10 ? "0" + (date.getHours()) : date.getHours();

var min = date.getMinutes() < 10 ? "0" + (date.getMinutes()) : date.getMinutes();

var seon = date.getSeconds() < 10 ? "0" + (date.getSeconds()) : date.getSeconds();

data.timestamp = year + "-" + mon + "-" + day + " " + hour + ":" + min + ":" + seon;

Object.keys(mydev).forEach(function(tagname){

if(tagname == "state" || tagname == "uptime_seconds"){

if(!mydev[tagname].minerError && !mydev[tagname].programError){

var value = mydev[tagname].Value

data.data[tagname] = value

}

})

return JSON.stringify(data)

//if(tagname == "state" || tagname == "uptime_seconds"){

//（ #只推送 "state"和"uptime_seconds"这两个字段）。

字段说明：state（设备逻辑状态：3=运行，2=待机，4=故障， "uptime_seconds": "74578"表示“运行状态累计74578秒”）；DI1（接入设备的运行信号）；DI2（接入设备的待机信号）；DI3（不接）。

网关案例示意图：

老设备采集运行待机状态和时间网关

说明：DI1没信号，DI2有信号，所以 "state": "2"，设备是“待机状态”， "uptime_seconds": "74578"表示“运行状态”持续时间74578秒。

典型应用方案三：WTGIOT-DI-4G 接入运行信号DI1、故障信号DI3，剩余情况判断为“待机状态”

IO智能4G网关，WTGIOT-DI-4G，网关自身具备3个开关量信号接入，LAN1或4G网络连接工厂网络，不同类型的生产设备电气柜设计都不一样，部分设备既能找到设备的“电机运行信号”继电器，接网关DI1；又能找到设备“故障状态”的继电器信号，接网关DI3；DI2不接；剩余情况判断为“待机状态”，网关跟设备同用一个电源，设备断电，网关断电（表示“关机信号”）；

点位模板下载“tags_03_接入运行信号DI1、故障信号DI3，剩余情况判断为“待机状态”.xlsx”

备份配置文件下载“backup_03_接入运行信号DI1、故障信号DI3，剩余情况判断为“待机状态”.zip”

Status（设备逻辑状态）点位逻辑判断方法

if(mydev['DI1'].RawValue=='1'){

return '1'

}else if(mydev['DI3'].RawValue=='1'){

return '3'

} else {

return '2'

}

MQTT数据JSON格式

{

"datas": {

"DI1": false,

"DI3": false,

"Status": "2"

"sn": "JS013",

"time": 1790055147539

}

字段说明：Status（设备逻辑状态：1=运行，2=待机，3=故障）；DI1（接入设备的运行信号）；DI3（接入设备的故障信号）；DI2（不接）。

网关案例示意图：

老设备采集运行故障状态网关案例

说明：DI1、DI3没信号，所以 "Status": "2"，设备是“待机状态”。

典型应用方案四：WTGIOT-DI-4G 接入运行信号DI1、待机信号DI2、故障信号DI3，剩余情况判断为“离线状态”

IO智能采集4G网关，WTGIOT-DI-4G，网关自身具备3个开关量信号接入，LAN1或4G网络连接工厂网络，不同类型的生产设备电气柜设计都不一样，部分设备三色灯信号指示正常，可直接接入三色灯信号：DI1接绿灯、DI2接黄灯、DI3红灯；剩余三色灯无信号时判断为设备“离线状态”；并由网关自动计算“累计运行时间”。

点位模板下载“tags_04_接入3色灯、剩余判断为“离线”，自动计算“运行时间”.xlsx”

备份配置文件下载“backup_04_接入3色灯、剩余判断为“离线”，自动计算“运行时间”.zip”

state（设备逻辑状态）点位逻辑判断方法

if(mydev['DI1'].RawValue=='1'){

return '3'

}else if(mydev['DI2'].RawValue=='1'){

return '2'

}else if(mydev['DI3'].RawValue=='1'){

return '4'

} else {

return '1'

}

uptime_seconds（累计运行时间，数据类型INT32）点位逻辑判断方法

if(!v[mytag.Name].lastTime){

v[mytag.Name].lastTime = Date.now()

v[mytag.Name].leiji = 0

}

var nowTime = new Date()

var seconds = Math.round((Date.now()-v[mytag.Name].lastTime)/1000)

if(!mydev["state"].MinerError && mydev["state"].Value=='3')

{

v[mytag.Name].leiji+=seconds

}

v[mytag.Name].lastTime = Date.now()

return String(v[mytag.Name].leiji)

MQTT数据JSON格式

{

"data": {

"state": "3",

"uptime_seconds": "159506"

"device_id": "74228F0B-8416-4202-AC88-C736CF7EA21C",

"timestamp": "2026-09-26 13:54:46",

"topic": "cnc/realtime"

}

字段说明：state（设备逻辑状态：3=运行，2=待机，4=故障，1=离线）；DI1（接入设备的运行信号）；DI3（接入设备的故障信号）；DI2（接入设备的待机信号）。

网关案例示意图：

WTGIOT-DI-NET 接入IO运行信号DI1、待机信号DI2、故障信号DI3，剩余情况判断为“离线状态”

说明：DI3虽然反馈的有故障报警，但是DI1运行仍然在执行，所以此处逻辑判定为“运行状态”， "state": "3"。

典型应用方案五：WTGIOT-MB-4G 网关与电流互感器配套使用，通过主轴电机电流大小来判断“运行状态”、“待机状态”

IO智能采集4G网关，WTGIOT-MB-4G，网关自身具备2路ModbusRTU信号接入（接A2、B2），LAN1或4G网络连接工厂网络，不同设备的电机电流信号可能不一样（交流、直流、高频变动、电压等级等等差异），电流互感器的选型需要慎重；网关跟设备同用一个电源，设备断电，网关断电（表示“关机信号”）；

点位模板下载“tags_05_电流大小来判断”运行状态“，”待机状态“.xlsx”

备份配置文件下载“backup_05_电流大小来判断”运行状态“，”待机状态“.zip”

state（设备逻辑状态）点位逻辑判断方法

if(!v.currentTime){

v.currentTime = 0

}

var currentName = 'Current'

if(mydev[currentName].MinerError){

return '4' //关机

}else{

if(mydev[currentName].Value>=8.8){

if(v.currentTime==0){

v.currentTime = Date.now()

}

// 电流大于等于8.8为运行

else if((Date.now() - v.currentTime)>=0 && mydev[currentName].Value>=0){

return '3' //运行

}}else{

v.currentTime=0

}

return '2'

}

uptime_seconds（累计运行时间，数据类型INT32）点位逻辑判断方法

if(!v[mytag.Name].lastTime){

v[mytag.Name].lastTime = Date.now()

v[mytag.Name].leiji = 0

}

var nowTime = new Date()

var seconds = Math.round((Date.now()-v[mytag.Name].lastTime)/1000)

if(!mydev["state"].MinerError && mydev["state"].Value=='3')

{

v[mytag.Name].leiji+=seconds

}

v[mytag.Name].lastTime = Date.now()

return String(v[mytag.Name].leiji)

MQTT数据JSON格式

{

"data": {

"state": "3",

"uptime_seconds": "68306"

"device_id": "BFEF9662-9234-4EA9-A6D5-ABFED7C3D9CF",

"timestamp": "2026-09-26 14:27:34",

"topic": "cnc/realtime"

}

字段说明：state（设备逻辑状态：3=运行，2=待机）；A2、B2接入电流互感器。

网关案例示意图：

通过主轴电机电流大小来判断“运行状态”、“待机状态”的IO采集网关

说明：Current电流数值大于等于8.8判定为“运行状态”，Current当前值是10.09，设备是“运行状态”； "uptime_seconds": "68306"表示设备累计加工时长“运行状态”持续时间68306秒。

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

IO智能采集4G网关，WTGIOT-DI-4G，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

IO智能采集网关接线示意图

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置IO智能采集网关。

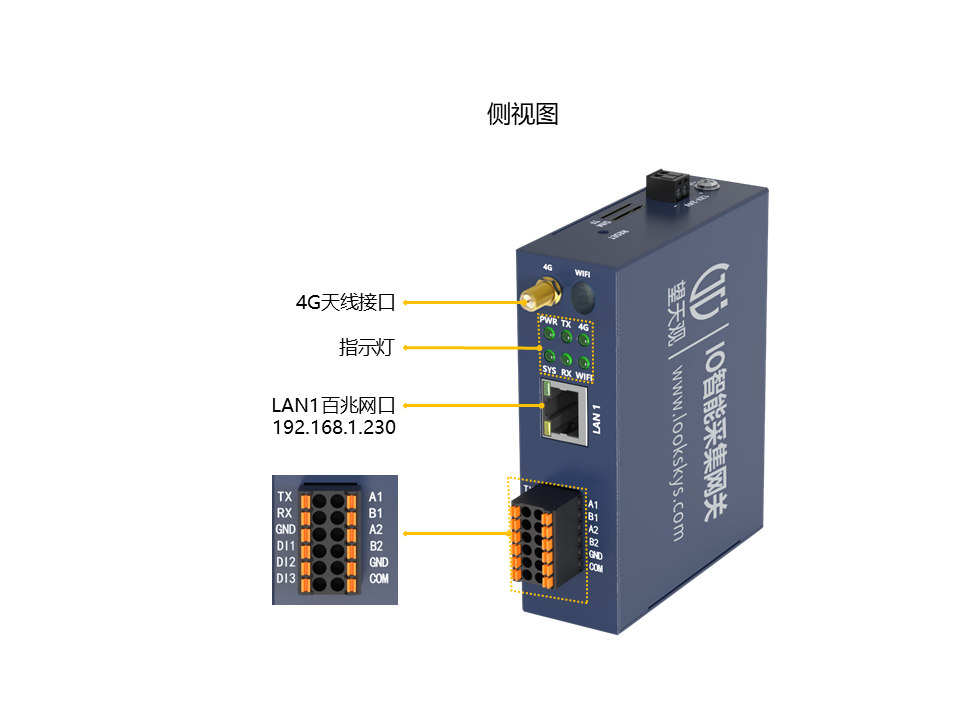

IO智能采集4G网关IO接线方法示意图

IO智能网关与机床IO点位接线方法示意图

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

注意：修改网卡IP地址后，需重启网关。

MQTT数据样式

WTGIOT-DI-4G网关 MQTT数据Json样式

IO智能采集网关，WTGIOT-DI-4G，主要应用于老旧数控机床、电火花、慢走丝及三色灯设备的状态采集，网关支持 3 路数字量开关量输入与边缘逻辑计算，出厂默认 JSON 数据格式如下：，网关点位地址表支持Excel模板文件导入，字段名与数据格式支持自由定义，出厂默认JSON数据格式如下：

{

"datas": {

"DI1": false,

"DI2": false,

"DI3": false,

"Status": "2",

"uptime_seconds": "74578"

"sn": "DI01",

"time": 1743401351970

}

常见问题

WTGIOT-DI-4G 常见问题解答

Q1：WTGIOT-DI-NET 支持几路开关量输入？

A：支持 3 路数字量开关量输入（DI1、DI2、DI3），可接入设备运行、待机、故障等继电器信号，直接获取生产设备的设备状态。

Q2：能自动统计设备运行时间吗？

A：能。网关支持边缘逻辑计算，可自动累计 DI1、DI2、DI3 的持续时间（单位秒），并通过 uptime_seconds 字段推送，支持计数器断电保持。

Q3：支持哪些设备状态判断？

A：支持运行、待机、故障、关机等逻辑状态判断，可通过脚本自定义判断逻辑（例如只接运行信号，剩余情况判断为待机）。

Q4：断网后数据会丢失吗？

A：不会。网关支持离线数据存储与推送，网络恢复后自动补传断点数据，保障数据完整性。同时支持 TF 卡内存扩展。

Q5：如何配置点位和逻辑脚本？

A：浏览器输入网关 IP 即可配置，支持自定义添加、一键批量添加、Excel 表格导入，推送格式与逻辑判断可通过脚本自定义。

Q6：默认 IP 地址是多少？

A：LAN1 默认 IP 为 192.168.1.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q7：WTGIOT-DI 四版本有什么区别？

A：WTGIOT-DI-NET 为纯以太网版本，适合工厂有线局域网部署；WTGIOT-DI-W 增加 WiFi，适合不便布线的室内场景；WTGIOT-DI-4G 内置 4G，适合分散/户外设备远程上云；WTGIOT-DI-W4 为 WiFi+4G 双无线，适合全无线/移动场景。

Q8：硬件支持哪些功能？

A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

产品选型对比

WTGIOT-DI-4G IO智能网关选型对比

对比项	WTGIOT-DI-NET	WTGIOT-DI-W	WTGIOT-DI-4G	WTGIOT-DI-W4
联网方式	以太网（双网卡）	WiFi + 以太网	4G + 以太网	WiFi + 4G
开关量输入	3 路 DI	3 路 DI	3 路 DI	3 路 DI
数据推送	MQTT/OPC UA	MQTT/OPC UA	MQTT/OPC UA	MQTT/OPC UA
离线存储	内置，TF卡扩展	内置，TF卡扩展	内置，TF卡扩展	内置，TF卡扩展
适用场景	工厂有线局域网部署	不便布线的室内场景	分散/户外设备远程上云	全无线/移动场景
