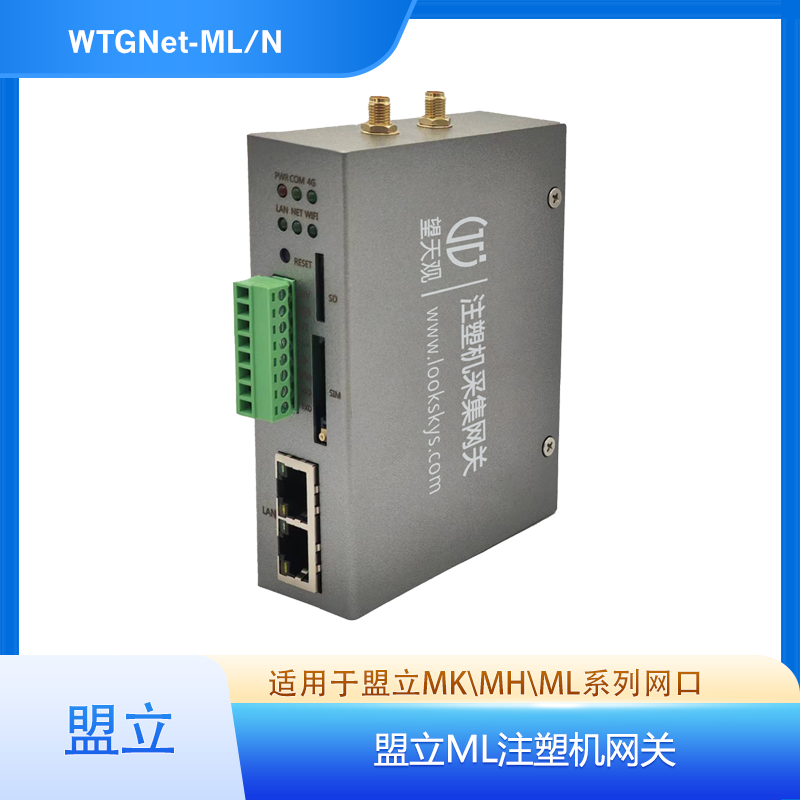

WTGNet-ML/N 是望天观面向 盟立 PLC 的盟立协议转换网关（也称盟立串口转以太网网关、盟立串口转网口模块、盟立以太网通讯模块、PLC协议转换网关），主要应用于 盟立 MK 系列注塑机控制器 数据采集。网关支持 以太网（RJ45） 通讯口直接插入，盟立专用协议 通讯；采用三通设计，即插即用（自动获取电源，无需额外供电）。
现场最常见的问题是：盟立 PLC 编程口是串口，上位机或组态软件不方便直接以太网采集，而 PLC 又不方便停机改程序。WTGNet-ML/N 正是为这一类场景准备的 PLC协议转换网关：无需修改 PLC 任何参数，编程软件或采集软件通过网关的以太网对 PLC 数据监控和采集，触摸屏可以通过扩展口与 PLC 继续通讯；以太网侧支持 ModbusTCP，最多 16 个上位机连接。
选型时先看 PLC 的通讯口形态：盟立 PLC 选 WTGNet-ML/N；其他品牌 PLC 请按品牌与通讯口形态选择对应的 WTGNet 协议转换网关。
盟立协议转换网关，WTGNet-ML/N，主要应用于 盟立 MK 系列注塑机控制器 数据采集，以太网（RJ45） 通讯口直接插入，盟立专用协议 通讯；采用三通设计，即插即用（自动获取电源，无需额外供电）：
| PLC 系列 | PLC 型号 | 产品型号 | 备注 |
| 盟立注塑机 | MK 系列控制器 | WTGNet-ML/N | 以太网（RJ45）通讯口直接插入，盟立专用协议通讯 |
WTGNet 协议转换网关全系列适配对照
望天观 WTGNet 协议转换网关覆盖西门子、三菱、欧姆龙及国产主流 PLC 品牌，支持串口 PLC 转以太网、ModbusTCP 采集。下表为 WTGNet 多品牌协议转换网关型号对照，可按 PLC 品牌快速定位所需型号：
| 适用 PLC / 设备 | PLC 侧接口 | 产品型号 | 版本 | 备注 |
| 光洋 | WTGNet-KOYO | SM/SN/SH/DL/NK/SJ/D0/SR 系列 | RJ11 RS232 | K协议/CCM2 |
| 富士 | WTGNet-FJ | NB 系列 | DB9 RS422 | 编程口协议 |
| 基恩士 | WTGNet-KV / KV-W / KVN / KVN-W | KV 系列 | RJ11 RS232 | KVPROGRAM/KVSERIAL |
| 信捷 | WTGNet-XJ / XJ-W | XC/XD 系列 | MD8M RS232 | 信捷编程口协议 |
| 永宏 | WTGNet-FBS | FB 系列 | MD4 RS232 | 编程口协议 |
| 汇川 | WTGNet-HU / HU-W | 1S/1N/2N/3U/3G/3S | MD8 RS422 | 汇川编程口协议 |
| 维控 | WTGNet-LX / LX-W | LX 系列 | MD8 | 串行编程口协议 |
| AB | WTGNet-AB / AB/D9 | MicroLogix / SLC | MD8 RS232 | DF1协议 |
| 施耐德 | WTGNet-SC / SC-W | PLC/仪表/变频器 | DIP RS485/232 | ModbusRTU/ASCII |
| 产电 | WTGNet-LS / XBC | MASTER-K / XBC | 端子排 / MD6 | LOAD/CNET |
| 英威腾 | WTGNet-INVT | IVC 系列 | MD8M RS232 | MODBUS协议 |
| 丰炜 | WTGNet-VGR / VS-485 | VH/VB 系列 | USB / DIP | 编程口协议 |
| 台达 | WTGNet-DVP / DVP-W | DVP 系列 | MD8M RS232 | DVP编程口协议 |
| 松下 | WTGNet-FP / FP-W | FP-XH/FP-X/FP-X0/FP0/FP2SH | MD5M RS232 | FP编程口协议 |
| 东元 | WTGNet-TECO | AP 系列 | MD8 RS422 | MODBUS RTU/ASCII |
| 麦格米特 | WTGNet-MEG | MC 系列 | MD8 RS232 | MODBUS RTU/ASCII |
| 海为 | WTGNet-HW / HW-W | 海为 PLC | MD4 RS232 | 编程口协议 |
| 安川 | WTGNet-MP / MPN | MP 系列 | DB9 RS232 | 编程口协议 |
如何确认该选哪一款？
判断方法很简单：一看 PLC 是不是 盟立（确认通讯口形态），是则选 WTGNet-ML/N；二看现场能否布线、上位机使用的软件。提供 PLC 型号与通讯口形态，即可确认对应的协议转换网关型号。
WTGNet-ML/N 支持协议转换和ModbusTCP通讯1) 支持多主站通讯，扩展口可以连触摸屏或其他主站：三通设计，PLC 通讯口插入网关后，扩展口可继续连接触摸屏或其他主站，不占用原有通讯口；
2) 即插即用，无需外供电源，波特率自适应：PLC 通讯口直接取电，无需额外供电；X1/X2 通讯口参数支持自适应，自动识别 PLC 与触摸屏串口参数；
3) 支持数据点表自动侦测：配合点位侦测工具，可自动侦测触摸屏上的数据点，对应出 PLC 点位地址，方便数据采集调试；
4) 同时支持 WEB 和参数工具进行参数设置和在线诊断：可通过 WEB 网页（中英文）或参数工具 WTGLink 配置参数、查看运行情况与诊断；
5) 采用 盟立专用协议，支持高级语言编程：采用 盟立专用协议，可实现高级语言（VB、VC、C# 等）编程，与 盟立 PLC 数据通讯；
6) 支持上位机组态软件访问：支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、Kepware OPC 服务器等）访问；
7) 以太网集成 ModbusTCP 服务器：以太网集成 ModbusTCP 服务器，可通过标准 Modbus 协议直接和 PLC 通讯；
8) 多种连接方式可同时实现，最多 16 个上位机连接：支持 ModbusTCP 连接方式，最多支持 16 个上位机的连接；
9) 提供高级语言编程示例：提供高级语言（VB、VC、C# 等）编程示例，方便与管理系统对接；
此外，网关开放了【设备名称】参数，用户可以为网关连接的现场设备命名（例如"1 号空压机"），便于在工厂多设备联网时区分和管理。
WTGNet-ML/N 主要应用于盟立PLC以太网通讯盟立MK注塑机采集网关（WTGNet-ML/N）用于 盟立 MK 系列注塑机控制器 数据采集，网关 以太网（RJ45） 通讯口接入控制器，操作者屏幕可同时接入网关恢复通讯，通过网关以太网口对控制器进行数据采集，见下图：
典型应用场景
场景一：盟立 编程口转以太网。把 盟立 的串口编程口转成以太网口，编程软件通过网关即可远程上下载程序、监控 PLC。
场景二：组态软件 / SCADA 数据采集。组态王、力控、杰控、MCGS、WinCC、Kepware OPC 等通过 ModbusTCP 采集 PLC 数据，无需修改 PLC 参数。
场景三：保留触摸屏不改线。原 PLC 编程口挂的触摸屏改插到网关扩展口，触摸屏与 PLC 通讯不受影响，上位系统通过以太网口并行采集。
场景四：多上位机并发访问。网关最多支持 16 个上位机连接，MES、SCADA、组态软件、编程软件可同时连接同一台 PLC。
本网关广泛应用于汽车、3C 电子、锂电、光伏、包装、纺织、水处理等行业中 盟立 PLC 的联网改造项目，尤其适合 PLC 不允许停机改程序、需要保留原触摸屏、或需要多系统并行采集的场合。
第一步：硬件安装与接线
安装方式：盟立MK注塑机采集网关采用标准 35mm 导轨安装、电源外供 DIP2 24VDC/100mA。盟立 MK 系列注塑机控制器接入网关通讯口，操作者屏幕接入网关扩展口恢复通讯，以太网口连接上位机，接线方式见下图：
建议：插拔通讯线时尽量将 PLC 停机或断电后操作，接好后开机即可恢复正常生产。
第二步：WEB 网页配置
安装完成后，用网线将电脑和网关连接起来。通过 WEB 网页设置参数之前，需要将电脑的 IP 地址设置成和网关的 IP 地址（出厂默认 IP 为 192.168.1.188）在同一网段。打开浏览器，在地址栏输入网关 IP 并回车，打开登录界面；通过【语言选择】切换中文或英文，在【密码】处输入默认登录密码 admin 后点击【登录】，即可进入网关首页查看运行情况，点击左侧导航栏的【参数设置】进入参数设置页面：
| 参数项 | 说明 | 配置建议 |
| 设备名称 | 为网关连接的现场设备命名 | 也可不设置 |
| 密码 / 确认密码 | 修改登录密码，两次输入需一致 | 默认登录密码 admin |
| X1 通讯口参数自适应 | 自动识别与 PLC 通讯的串口参数 | 建议开启 |
| X1 波特率 | 网关与 PLC 通讯的波特率 | 按实际 PLC 串口参数设置 |
| X2 通讯口参数自适应 | 自动识别与触摸屏通讯的串口参数 | 建议开启 |
| X2 波特率 | 网关与触摸屏通讯的波特率 | 按实际触摸屏串口参数设置 |
| IP 地址 / 子网掩码 / 网关 | 设置网关的以太网参数 | 按现场网络规划填写 |
修改完参数，点击【下载】按钮即可生效。
第三步：使用 WTGLink 参数配置工具（推荐现场调试使用）
打开参数配置工具 WTGLink，选择电脑和网关连接的网卡，点击【搜索】按钮即可搜索到网关；选中网关后右键鼠标，选择【修改 IP 地址】可修改 IP、子网掩码、网关参数；选择【打开设备】可进入网关的参数设置、诊断、测试页面。【诊断】界面可查看网关运行情况，【测试】界面设置完通讯参数后依次点击【连接】—【发送】，可直接测试网关与 PLC 的 Modbus 通讯。建议现场调试时下载参数设置工具 WTGLink 与点位侦测工具，后者可自动侦测触摸屏数据点、对应出 PLC 点位地址。
技术参数
| 项目 | 规格 | 说明 |
| 产品名称 / 型号 | 盟立MK注塑机采集网关 / WTGNet-ML/N | 盟立 MK 系列注塑机控制器数据采集 |
| 外观与安装 | 工业黑外壳；尺寸 110×30×70mm；重量 100g | 安装方式：标准 35mm 导轨安装；复位按钮 Reset |
| 指示灯 | 通讯指示灯 Pwr / Bus；以太网指示灯 Link / Active | 通过指示灯可快速判断取电与通讯状态 |
| 供电方式 | PLC 通讯口直接取电 / 外供 DIP2，24VDC/100mA | 电源外供 DIP2，24VDC/100mA |
| 通讯口 Com1 | 以太网（RJ45），盟立专用协议 | 支持设备：盟立 MK 系列注塑机控制器 |
| 通讯口 Com2（扩展口） | 以太网（RJ45），盟立专用协议 | 支持设备：台达、MCGS、威纶、proface、步科等人机界面 |
| 以太网通讯口 | RJ45，10/100M，ModbusTCP / MQTT | TCP 连接数：16 |
| 上位软件 | 组态软件 WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW；OPC 软件 Kepware OPC、Matricon OPC | 通过 ModbusTCP 协议采集，也可通过 VB、VC、C# 高级语言示例对接 |
| 参数配置 | 参数工具 WTGLink；WEB 浏览器（默认 IP：192.168.1.188） | WEB 界面支持中英文两种语言 |
| 工作环境 | 温度 -20~85℃，湿度 95% 非凝露 | 工业级设计，适应现场电柜环境 |
| 认证 | 电磁兼容性 2014/30/EU，CE 认证 | 符合欧盟 EMC 指令要求 |
盟立MK注塑机采集网关，WTGNet-ML/N，将 盟立专用协议 转换到标准 ModbusTCP / MQTT 协议：上位机按标准 ModbusTCP 协议读写即可，点表地址无需配置、出厂默认已完成配置，无需修改注塑机 IP 地址、无需厂家开通授权。
数据采集与协议转换说明
| 功能码 | 功能 | 数据类型 | 说明 |
| FC1（01） | 读线圈 | 位 | 读取输出/内部继电器状态 |
| FC2（02） | 读离散输入 | 位 | 读取输入继电器状态 |
| FC3（03） | 读保持寄存器 | 字 | 批量读取保持寄存器 |
| FC4（04） | 读输入寄存器 | 字 | 读取输入寄存器 |
| FC5（05） | 写单个线圈 | 位 | 单点写入线圈 |
| FC6（06） | 写单个寄存器 | 字 | 单点写入寄存器 |
| FC15（0F） | 写多个线圈 | 位 | 批量写入线圈 |
| FC16（10） | 写多个寄存器 | 字 | 批量写入寄存器 |
网关将注塑机控制器专用协议转换为标准 ModbusTCP 与 MQTT 协议，点表地址出厂默认已完成配置，上位机按标准 ModbusTCP 协议读写即可，无需现场逐点核对点表地址。
上位机软件对接方式
下表为常见上位机软件通过本网关采集 盟立 PLC 数据时的驱动选择与关键配置，均以网关 IP（出厂默认 192.168.1.188）为目标地址：
| 上位机软件 | 驱动 / 协议 | 关键配置 |
| KEPServerEX | Modbus Ethernet 驱动 | 新建 channel 选 Modbus Ethernet 驱动；新建 device 时 Device model 选 Modbus，Device ID 填「网关 IP.设备站号」 |
| 组态王 KingView | ModbusTCP — TCP | 新建设备选【ModbusTCP】—【TCP】，设备地址格式「IP:端口 站号/延时」，默认 192.168.1.188:502 1/50 |
| 力控 ForceControl | MODBUS（TCP）驱动 | 新建 IO 设备选 MODBUS（TCP）驱动，设备地址填站号，通讯方式 TCP/IP，设备 IP 填网关 IP、端口 502 |
| 杰控 FameView | MB_TCPIP 驱动 | 【设备通讯】—【安装驱动】选 MB_TCPIP 驱动；新建设备数据表时端口填 502、设备 IP 填网关 IP |
| 第三方平台 / MES / 自研程序 | ModbusTCP | 以网关 IP 为 ModbusTCP 服务器地址，按地址映射关系与功能号读写 PLC 数据 |
ModbusTCP 通讯测试方法
以 ModScan32 为例：打开软件，设置需要测试的数据，选择菜单栏【Connection】—【Connect】，在对话框的【IP Address】处输入 WTGNet-ML/N的 IP 地址，点击【OK】即可读取到 PLC 的数据。也可以使用参数工具 WTGLink 的【测试】页面，设置通讯参数后依次点击【连接】—【发送】，直接测试网关与 PLC 的 Modbus 通讯。
备注：位变量批量读取使用 FC1 / FC2，单点写入使用 FC5；字变量批量读写使用 FC3 / FC16，单点写入使用 FC6。实际可采集的数据范围以 PLC 程序中已使用的地址区为准。
Q1：WTGNet-ML/N 支持哪些 盟立 PLC？
A：支持 盟立 MK 系列注塑机控制器。其他品牌 PLC 请按品牌与通讯口形态选择对应 WTGNet 型号。
Q2：需要修改 PLC 参数或程序吗？需要外供电源吗？
A：都不需要。网关采用三通设计，无需修改 PLC 任何参数；PLC 通讯口直接取电，即插即用、无需外供电源（也可外供 DIP2 24VDC/100mA）。
Q3：什么是三通设计？原来的触摸屏还能继续用吗？
A：三通设计指网关有 Com1（接 PLC）、Com2 扩展口（接触摸屏或其他主站）和以太网口三个通讯口。原 PLC 编程口挂的触摸屏可改插到网关扩展口，触摸屏与 PLC 通讯不受影响，上位系统通过以太网口并行采集。
Q4：网关的默认 IP 地址和密码是什么？
A：出厂默认 IP 为 192.168.1.188，WEB 登录默认密码为 admin；WEB 界面支持中英文两种语言。
Q5：支持哪些组态软件和 OPC 软件？
A：组态软件支持 WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW、MCGS；OPC 软件支持 Kepware OPC、Matricon OPC；均通过标准 ModbusTCP 协议采集。
Q6：KEPServerEX 怎么配置连接？
A：新建 channel 选 Modbus Ethernet 驱动；新建 device 时 Device model 选 Modbus，Device ID 填「网关 IP.设备站号」，其余默认直至建立完成。
Q7：组态王、力控、杰控分别怎么配置？
A：组态王新建设备选【ModbusTCP】—【TCP】，设备地址填「IP:端口 站号/延时」（默认 192.168.1.188:502 1/50）；力控选 MODBUS（TCP）驱动，端口 502；杰控【安装驱动】选 MB_TCPIP 驱动，设备数据表端口填 502、设备 IP 填网关 IP。
Q8：ModbusTCP 端口号是多少？
A：标准 ModbusTCP 通讯端口为 502，可在 WEB 参数设置中修改，建议默认。
Q9：Modbus 地址怎么换算？
A：WTGNet-ML/N 的地址换算规则见 05 章节「盟立 内部寄存器与 Modbus 地址对应表」，通常位变量用 FC1 / FC5 读写、字变量用 FC3 / FC6 / FC16 读写。
Q10：支持哪些 Modbus 功能码？
A：支持 FC1（读线圈）、FC5（写单个线圈）、FC15（写多个线圈）、FC3（读寄存器）、FC6（写单个寄存器）、FC16（写多个寄存器）。
Q11：支持编程软件连接吗？
A：支持与 盟立 编程软件的以太网通讯，可通过网关远程上下载程序、监控 PLC。
Q12：最多支持几个上位机连接？
A：最多支持 16 个上位机的连接，可同时满足 MES、SCADA、组态软件等多系统并行采集。
Q13：WTGNet-ML/N 如何与其他品牌网关区分选型？
A：WTGNet-ML/N 面向 盟立 PLC（以太网（RJ45） 接口、盟立专用协议），选型看 PLC 品牌、型号与通讯口形态。
Q14：采购前需要提供哪些信息？如何确认该选哪一款？
A：提供 PLC 品牌与具体型号（确认是否 盟立）、PLC 通讯口形态、原通讯口是否挂了触摸屏、上位机使用的软件与网络环境即可。
Q15：WTGNet-ML/N 是什么？
A：WTGNet-ML/N 是望天观面向 盟立 PLC 的协议转换网关，用于把 盟立 PLC 的串口编程口转换成以太网口、实现 ModbusTCP 采集；WTGNet-ML/N 采用三通设计、即插即用，无需修改 PLC 任何参数。
| 对比项 | WTGNet-ML/N | WTGNet 其他品牌网关 |
| 产品定位 | 盟立系列协议转换网关（本产品） | 其他品牌协议转换网关 |
| 适用 PLC | 盟立 MK 系列注塑机控制器 | 按品牌对应选择 |
| PLC 侧接口 | 以太网（RJ45） | 按 PLC 品牌而定 |
| 通讯协议 | 盟立专用协议 | 各品牌私有协议 |
| 以太网协议 | ModbusTCP | ModbusTCP |
| 三通设计 / 扩展口 | 支持 | 支持 |
| 上位机连接数 | 16 | 16 |
| 供电方式 | PLC 通讯口直接取电，无需外供 | 同类即插即用 |
| 适用场景 | 盟立 PLC 的以太网联网改造 | 各品牌 PLC 联网改造 |
