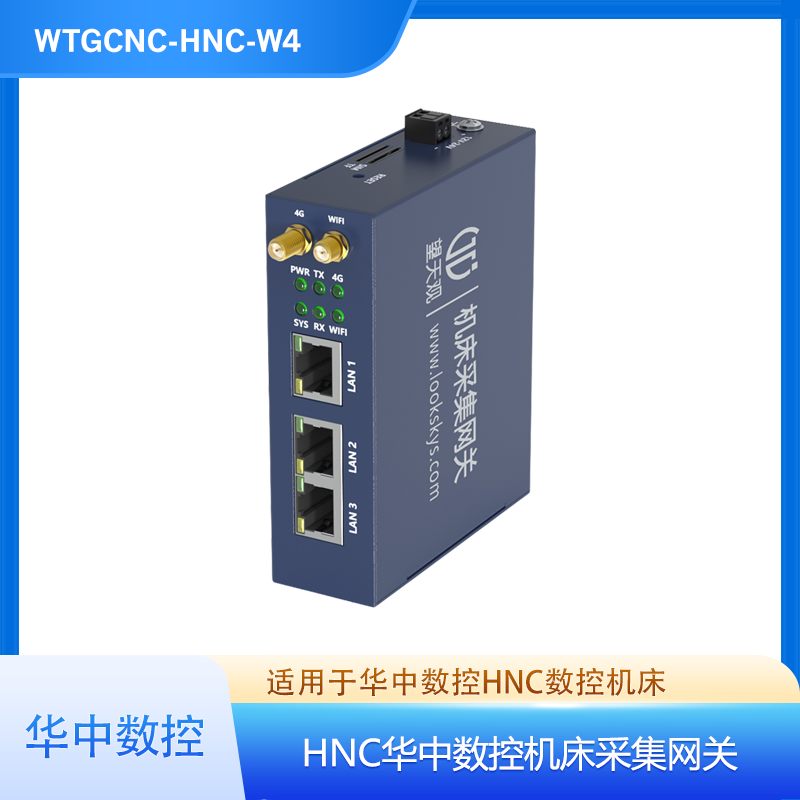

WTGCNC-HNC-W4（HNC华中数控机床采集网关WiFi+4G）

WTGCNC-HNC-W4华中数控机床采集网关WiFi+4G版，主要应用于华中数控HNC808、HNC818、HNC848等网口系列数控系统的全功能数据采集；HNC8世纪星机型可通过WTGIOT-DI-W4采集设备开关机、运行、报警状态。支持WiFi+4G双无线组网，WiFi和4G可互补，免布线部署，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据缓存与推送，支持DNC程序下发、TCS刀补下发、FMS柔性产线等组网方案。

产品选型

WTGCNC-HNC-W4 支持的数控系统

HNC华中数控机床采集网关WiFi+4G，WTGCNC-HNC-W4，主要应用于华中数控HNC808、HNC818、HNC848等网口系列数控系统的数据采集。

品牌	控制器型号	产品型号	备注
华中数控	HNC8世纪星	WTGIOT-DI-W4	设备开关机、运行、报警状态
	HNC808系列	WTGCNC-HNC-W4	全功能数据采集
	HNC818系列	WTGCNC-HNC-W4	全功能数据采集
	HNC848系列	WTGCNC-HNC-W4	全功能数据采集

WTGCNC-HNC-W4 主要应用于华中数控 HNC808 / HNC818 / HNC848 系列网口数控系统的全功能数据采集；HNC8世纪星机型可通过 WTGIOT-DI-W4 采集设备开关机、运行、报警状态。

特殊功能

WTGCNC-HNC-W4 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据缓存，网络恢复后自动按离线主题推送；

10) 有支持带DNC程序传输功能的可选型号；

典型组网应用

WTGCNC-HNC-W4 支持两种典型组网应用

方式一

HNC华中数控机床采集网关WiFi+4G，WTGCNC-HNC-W4，网关自身具备双网卡、无线WiFi网卡、4G无线网卡，网关通过4G网络MQTT推送数据到云服务，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

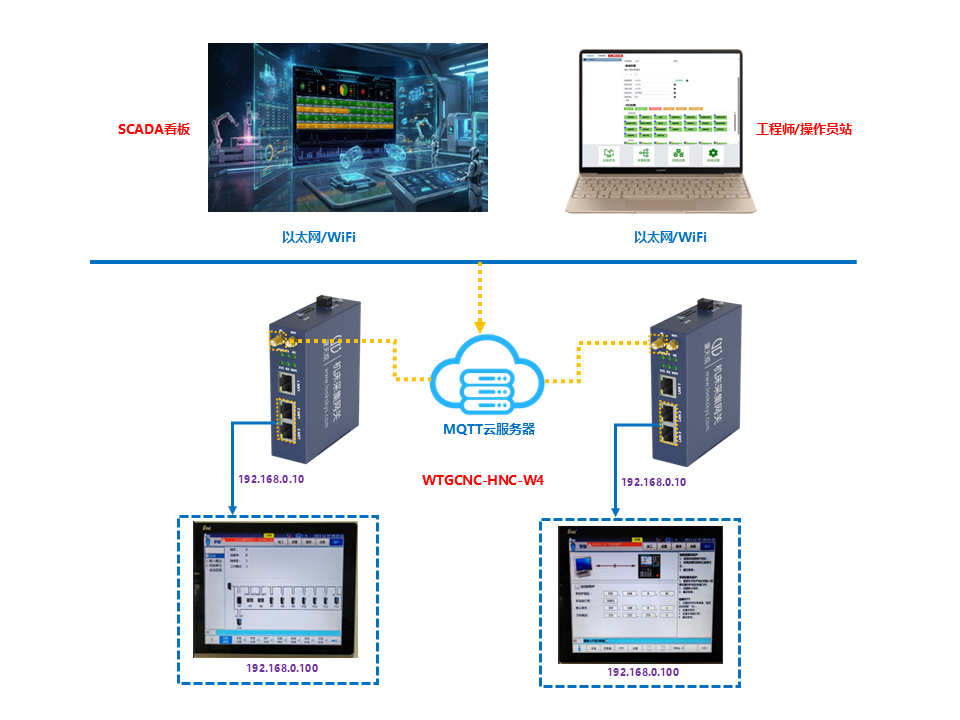

WTGCNC-HNC-W4（HNC华中数控机床采集网关WiFi+4G）采集联网拓扑示意图

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

HNC华中数控机床采集网关WiFi+4G，WTGCNC-HNC-W4，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-HNC-W4（HNC华中数控机床采集网关WiFi+4G）接线方法示意图

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置HNC华中数控机床采集网关WiFi+4G版。

WTGCNC-HNC-W4（HNC华中数控机床采集网关WiFi+4G）网络接线示意图

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-HNC-W4 支持采集的数据点位

HNC华中数控机床采集网关WiFi+4G，WTGCNC-HNC-W4，主要应用于HNC华中数控数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{
  "datas": {
    "主程序名称": "O22",
    "主程序注释": "",
    "主轴倍率": 100,
    "主轴温度": 15,
    "主轴负载": 0,
    "主轴速度": 0,
    "刀具号": "0",
    "切割时间": 23624466,
    "剩余距离X": 0,
    "剩余距离Y": 0,
    "剩余距离Z": 0,
    "开机时间": 63862560,
    "当前产量": 12586,
    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",
    "当前执行行号": "0",
    "当前程序名称": "O22",
    "当前程序注释": "",
    "总产量": 12586,
    "报警信息": "",
    "报警号": "",
    "报警类型": "",
    "机械坐标X": 0,
    "机械坐标Y": 0,
    "机械坐标Z": 0,
    "模式": "Reference",
    "目标产量": 0,
    "相对坐标X": -100.863,
    "相对坐标Y": 531.95,
    "相对坐标Z": -610,
    "程序状态": "RESET",
    "系统信息": "型号:HNC848,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",
    "绝对坐标X": -100.863,
    "绝对坐标Y": 531.95,
    "绝对坐标Z": -610,
    "设备逻辑状态": "2",
    "设定主轴速度": 0,
    "设定进给速度": 0,
    "轴温度X": 11,
    "轴温度Y": 11,
    "轴温度Z": 18,
    "轴负载X": 7,
    "轴负载Y": 7,
    "轴负载Z": 10,
    "运行时间": 31112170,
    "进给倍率": 0,
    "进给速度": 0
  },
  "sn": "CNC01",
  "time": 1765864916126
}

备注：

“设备逻辑状态”："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

常见问题

WTGCNC-HNC-W4 常见问题解答

Q1：WTGCNC-HNC-W4 支持哪些华中数控系统？
A：主要支持华中数控 HNC808 / HNC818 / HNC848 系列网口数控系统，实现全功能数据采集。HNC8世纪星机型可通过 WTGIOT-DI-W4 采集开关机、运行、报警状态。

Q2：WTGCNC-HNC-W4 与 WTGCNC-HNC-4G、WTGCNC-HNC-W、WTGCNC-HNC-NET 有什么区别？
A：WTGCNC-HNC-W4 是 WiFi + 4G 双无线版本，WiFi 和 4G 可互补，适合既有 WiFi 覆盖又有 4G 备份或偏远场景；WTGCNC-HNC-4G 仅支持以太网+4G；WTGCNC-HNC-W 仅支持以太网+WiFi；WTGCNC-HNC-NET 仅支持有线以太网。

Q3：WTGCNC-HNC-W4 支持哪些数据推送协议？
A：支持 MQTT 和 OPCUA 协议进行数据对接。

Q4：WTGCNC-HNC-W4 默认IP地址是多少？
A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置；也可通过 WiFi IP 或 4G 远程访问。

Q5：WTGCNC-HNC-W4 采集哪些数据点位？
A：支持采集主程序名称、主程序注释、主轴倍率、主轴温度、主轴负载、主轴速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称、当前程序注释、总产量、报警信息、报警号、报警类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴速度、设定进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率、进给速度等。

Q6：WTGCNC-HNC-W4 硬件支持哪些功能？
A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q7：设备逻辑状态取值含义是什么？
A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

Q8：WTGCNC-HNC-W4 是否支持 DNC 程序传输？
A：有支持带 DNC 程序传输功能的可选型号，具体型号需求请联系我们确认。

产品选型对比

WTGCNC 华中数控系列网关型号对比

对比项	HNC-W4	HNC-4G	HNC-W	HNC-NET
联网方式	以太网+WiFi+4G	以太网+4G	以太网+WiFi	仅以太网
适用系统	HNC808 / HNC818 / HNC848	HNC808 / HNC818 / HNC848	HNC808 / HNC818 / HNC848	HNC808 / HNC818 / HNC848
数据推送	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA
DNC 程序传输	可选带 DNC 传输功能型号	可选带 DNC 传输功能型号	可选带 DNC 传输功能型号	可选带 DNC 传输功能型号
适用场景	WiFi/4G 双无线全覆盖	无网络覆盖、偏远地区	布线困难、有WiFi覆盖	有线网络完善
