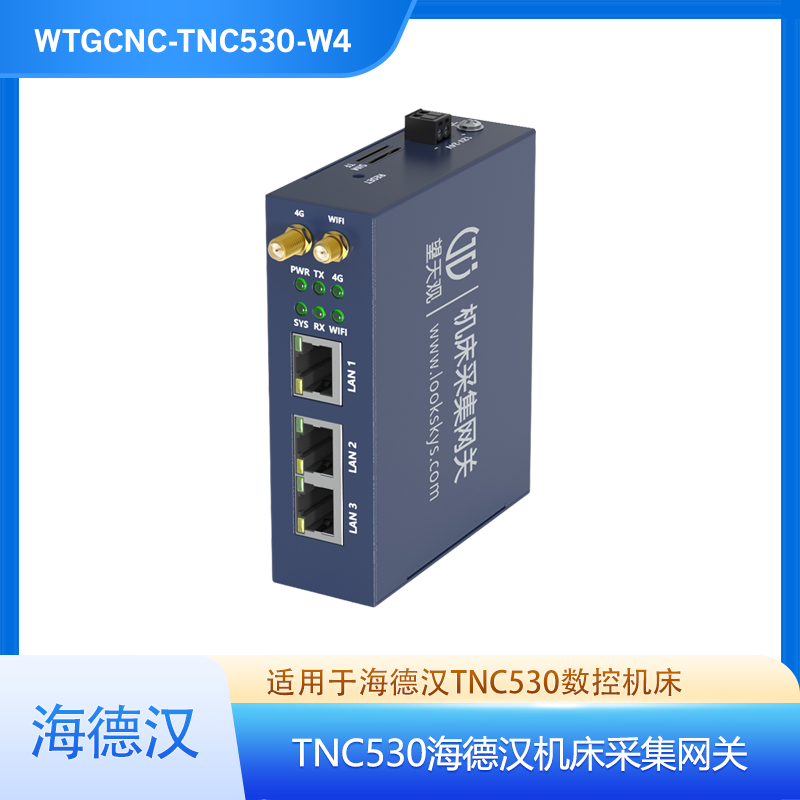

WTGCNC-TNC530-W4（海德汉TNC530机床采集网关WiFi+4G）

WTGCNC-TNC530-W4海德汉TNC530机床采集网关WiFi+4G版，主要应用于海德汉TNC320/TNC420/TNC530/iTNC530 HSCI网口系列数控系统的全功能数据采集；TNC620/TNC640可通过WTGCNC-TNC640-W4采集（需付费开通18#DNC授权）。支持WiFi+4G双无线组网，WiFi和4G可互补，免布线部署，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送，适合布线困难、无网络覆盖及移动作业场景。

产品选型

WTGCNC-TNC530-W4 支持的数控系统

海德汉TNC530机床采集网关WiFi+4G，WTGCNC-TNC530-W4，海德汉TNC530及以下系统版本的数控系统数据采集。

品牌	控制器型号	产品型号	备注
海德汉	TNC320	WTGCNC-TNC530-W4	全功能数据采集
	TNC420	WTGCNC-TNC530-W4	全功能数据采集
	TNC530	WTGCNC-TNC530-W4	全功能数据采集
	iTNC530 HSCI	WTGCNC-TNC530-W4	全功能数据采集
	TNC620	WTGCNC-TNC640-W4	需付费开通18#DNC授权
	TNC640	WTGCNC-TNC640-W4	需付费开通18#DNC授权

WTGCNC-TNC530-W4 主要应用于海德汉 TNC320 / TNC420 / TNC530 / iTNC530 HSCI 系列网口数控系统的全功能数据采集；TNC620 / TNC640 可通过 WTGCNC-TNC640-W4 采集，需付费开通 18# DNC 授权。

特殊功能

WTGCNC-TNC530-W4 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据存储与推送；

典型组网应用

WTGCNC-TNC530-W4 典型组网应用

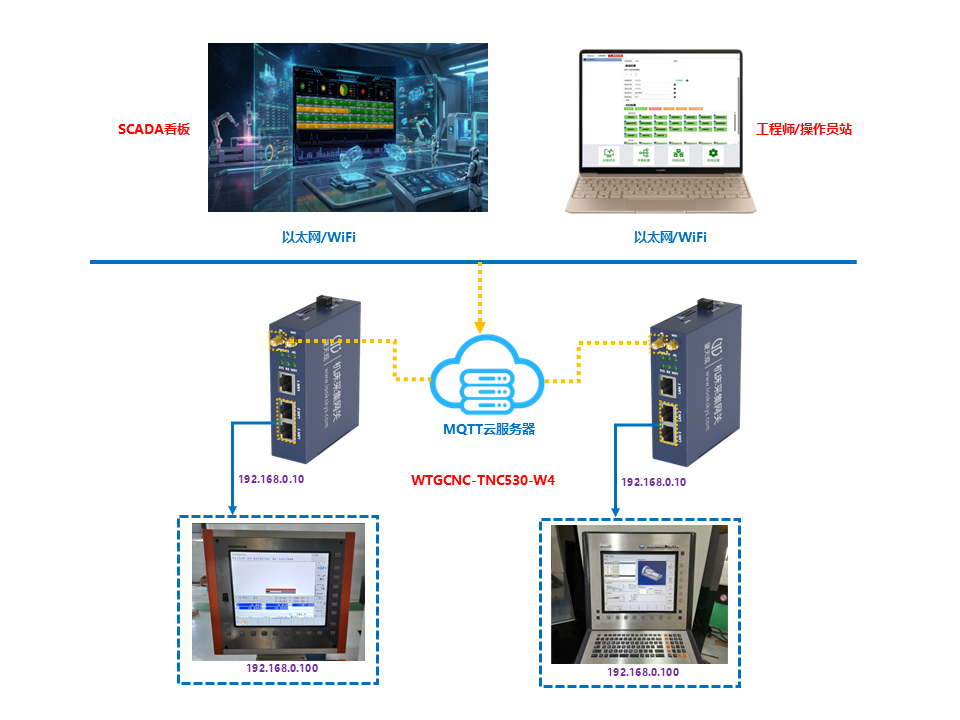

海德汉TNC530机床网关WiFi+4G版，WTGCNC-TNC530-W4，网关自身具备双网卡、无线WiFi网卡、4G无线网卡，网关通过4G网络MQTT推送数据到云服务，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

海德汉TNC530机床网关WiFi+4G版DNC联网方法示意图

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

海德汉TNC530机床网关WiFi+4G版，WTGCNC-TNC530-W4，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

海德汉TNC530机床网关WiFi+4G版安装接线方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置海德汉TNC530机床网关WiFi+4G版。

海德汉TNC530机床网关WiFi+4G版网络接线方法示意图

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-TNC530-W4 支持采集的数据点位

海德汉TNC530机床网关WiFi+4G版，WTGCNC-TNC530-W4，主要应用于海德汉TNC530及以下系统版本的数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{
  "datas": {
    "主程序名称": "O22",
    "主程序注释": "",
    "主轴倍率": 100,
    "主轴温度": 15,
    "主轴速度": 0,
    "刀具号": "0",
    "切割时间": 23624466,
    "剩余距离X": 0,
    "剩余距离Y": 0,
    "剩余距离Z": 0,
    "开机时间": 63862560,
    "当前产量": 12586,
    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",
    "当前执行行号": "0",
    "当前程序名称": "O22",
    "当前程序注释": "",
    "总产量": 12586,
    "报警信息": "",
    "报警号": "",
    "报警类型": "",
    "机械坐标X": 0,
    "机械坐标Y": 0,
    "机械坐标Z": 0,
    "模式": "Reference",
    "目标产量": 0,
    "相对坐标X": -100.863,
    "相对坐标Y": 531.95,
    "相对坐标Z": -610,
    "程序状态": "RESET",
    "系统信息": "型号:TNC530,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",
    "绝对坐标X": -100.863,
    "绝对坐标Y": 531.95,
    "绝对坐标Z": -610,
    "设备逻辑状态": "2",
    "设定主轴速度": 0,
    "设定进给速度": 0,
    "轴温度X": 11,
    "轴温度Y": 11,
    "轴温度Z": 18,
    "轴负载X": 7,
    "轴负载Y": 7,
    "轴负载Z": 10,
    "运行时间": 31112170,
    "进给倍率": 0,
    "进给速度": 0
  },
  "sn": "CNC01",
  "time": 1765864916126
}

备注：

“设备逻辑状态”：
“1” = “运行”
“2” = “待机”
“3” = “报警”
“4” = “离线”

常见问题

WTGCNC-TNC530-W4 常见问题解答

Q1：WTGCNC-TNC530-W4 支持哪些海德汉数控系统？
A：主要支持 HEIDENHAIN TNC320 / TNC420 / TNC530 / iTNC530 HSCI 系列网口数控系统，实现全功能数据采集。TNC620 / TNC640 需选用 WTGCNC-TNC640-W4，且需付费开通 18# DNC 授权。

Q2：WTGCNC-TNC530-W4 与 WTGCNC-TNC530-W、WTGCNC-TNC530-4G、WTGCNC-TNC530-NET 有什么区别？
A：WTGCNC-TNC530-W4 是 WiFi + 4G 双无线版本，WiFi 和 4G 可互补，适合既有 WiFi 覆盖又有 4G 备份或偏远场景；WTGCNC-TNC530-W 仅支持以太网+WiFi；WTGCNC-TNC530-4G 仅支持以太网+4G；WTGCNC-TNC530-NET 仅支持有线以太网。

Q3：WTGCNC-TNC530-W4 支持哪些数据推送协议？
A：支持 MQTT 和 OPCUA 协议进行数据对接。

Q4：WTGCNC-TNC530-W4 默认IP地址是多少？
A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置；也可通过 WiFi IP 或 4G 远程访问。

Q5：WTGCNC-TNC530-W4 采集哪些数据点位？
A：支持采集主程序名称、主程序注释、主轴倍率、主轴温度、主轴速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称、当前程序注释、总产量、报警信息、报警号、报警类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴速度、设定进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率、进给速度等。

Q6：WTGCNC-TNC530-W4 硬件支持哪些功能？
A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q7：设备逻辑状态取值含义是什么？
A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

产品选型对比

WTGCNC 海德汉系列网关型号对比

对比项	TNC530-W4	TNC530-4G	TNC530-W	TNC530-NET
联网方式	以太网+WiFi+4G	以太网+4G	以太网+WiFi	仅以太网
适用系统	TNC320 / TNC420 / TNC530 / iTNC530 HSCI	TNC320 / TNC420 / TNC530 / iTNC530 HSCI	TNC320 / TNC420 / TNC530 / iTNC530 HSCI	TNC320 / TNC420 / TNC530 / iTNC530 HSCI
数据推送	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA
适用场景	WiFi/4G 双无线全覆盖	无网络覆盖、偏远地区	布线困难、有WiFi覆盖	有线网络完善
