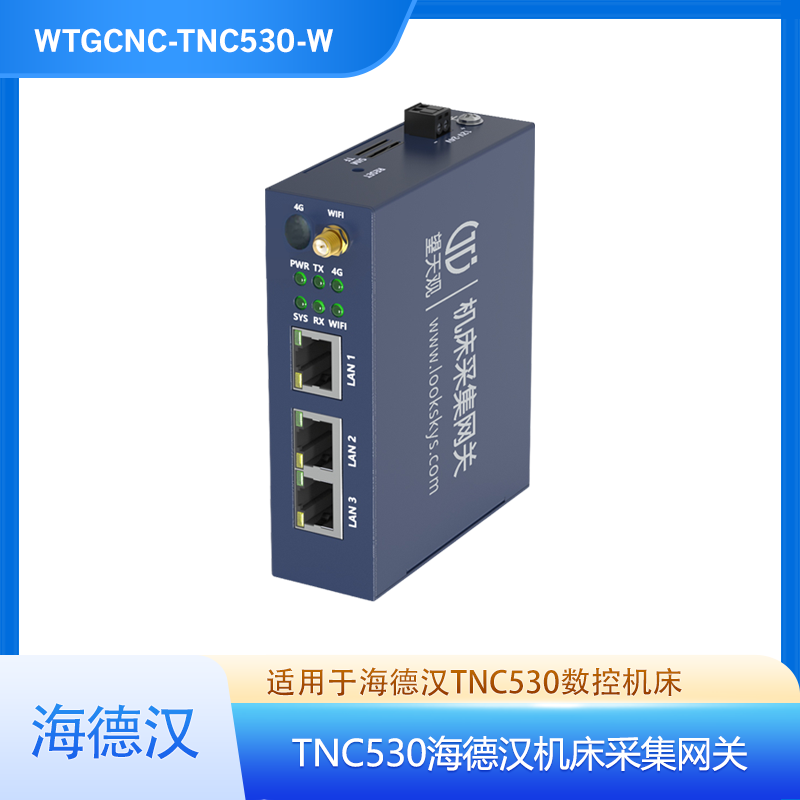

海德汉机床采集网关WiFi版
海德汉机床采集网关WiFi版
海德汉机床采集网关WiFi版电源适配器
海德汉机床采集网关WiFi版天线
WTGCNC-TNC530-W（海德汉机床采集网关WiFi版）工厂DNC联网方法示意图

WTGCNC-TNC530-W（海德汉机床采集网关WiFi版）

WTGCNC-TNC530-W海德汉TNC530机床无线采集网关，主要应用于海德汉TNC320/TNC420/TNC530/iTNC530 HSCI网口系列数控系统的全功能数据采集；TNC620/TNC640可通过WTGCNC-TNC640-NET采集（需付费开通18#DNC授权）。支持WiFi+以太网双模组网，免布线部署，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送，适合布线困难、有WiFi覆盖的工厂现场。

标题： 海德汉机床采集网关WiFi版
型号： WTGCNC-TNC530-W（海德汉机床采集网关WiFi版）
版本： WiFi版本
  • icon 支持海德汉530系列网口系列数控系统采集
  • icon 既支持与机床同网段采集，也支持与机床跨网段采集
  • icon 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加
  • icon 支持MQTT和OPCUA协议进行数据对接
  • icon 支持离线数据本地存储与自动推送
01
 产品选型

WTGCNC-TNC530-W  支持的数控系统

TNC530海德汉无线机床网关，WTGCNC-TNC530-W，主要应用于TNC530海德汉网口系列数控系统的数据采集，适用于工厂WiFi组网方案。

品牌控制器型号产品型号备注
海德汉TNC320WTGCNC-TNC530-NET全功能数据采集
TNC420WTGCNC-TNC530-NET全功能数据采集
TNC530WTGCNC-TNC530-NET全功能数据采集
iTNC530 HSCIWTGCNC-TNC530-NET全功能数据采集
TNC620WTGCNC-TNC640-NET需付费开通18#DNC授权
TNC640WTGCNC-TNC640-NET需付费开通18#DNC授权

WTGCNC-TNC530-W 主要应用于海德汉 TNC320 / TNC420 / TNC530 / iTNC530 HSCI 系列网口数控系统的全功能数据采集；TNC620 / TNC640 可通过 WTGCNC-TNC640-NET 采集，需付费开通 18# DNC 授权。

02
 特殊功能

WTGCNC-TNC530-W 支持MQTT/OPCUA协议推送

1)     浏览器输入网关IP，即可对网关进行参数配置；

2)     既支持与机床同网段采集，也支持与机床跨网段采集；

3)     机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4)     支持MQTT和OPCUA协议进行数据对接；

5)     支持MQTT主题自定义，推送格式可通过脚本自定义；

6)     采集频率支持自定义；

7)     支持日志查询；

8)     支持网络通讯诊断；

9)     支持离线数据存储与推送；

03
 典型组网应用

WTGCNC-TNC530-W 支持两种典型组网应用

方式一

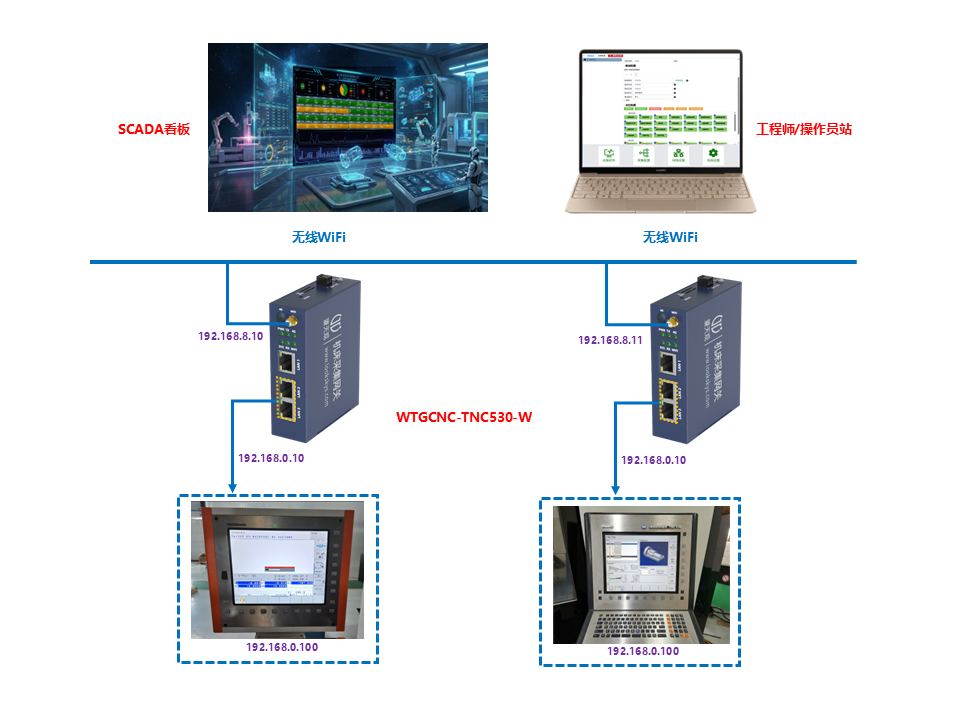

海德汉TNC530机床无线采集网关，WTGCNC-TNC530-W，网关自身具备双网卡和WiFi无线网卡，WiFi无线网卡连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

WTGCNC-TNC530-W（海德汉机床采集网关WiFi版）联网示意图

04
 安装设置

谷歌浏览器输入网关IP地址对网关进行配置

海德汉TNC530机床采集网关WiFi版本，WTGCNC-TNC530-W，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

海德汉TNC530机床采集网关WiFi版本安装接线方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置海德汉TNC530机床采集网关。

海德汉TNC530机床采集网关WiFi版本网络接线方法示意图

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

05
 支持采集的数据点位

WTGCNC-TNC530-W 支持采集的数据点位

海德汉TNC530机床无线WiFi网关，WTGCNC-TNC530-W，主要应用于海德汉TNC530及以下系统版本的数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{
  "datas": {
    "主程序名称": "O22",
    "主程序注释": "",
    "主轴倍率": 100,
    "主轴温度": 15,
    "主轴速度": 0,
    "刀具号": "0",
    "切割时间": 23624466,
    "剩余距离X": 0,
    "剩余距离Y": 0,
    "剩余距离Z": 0,
    "开机时间": 63862560,
    "当前产量": 12586,
    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",
    "当前执行行号": "0",
    "当前程序名称": "O22",
    "当前程序注释": "",
    "总产量": 12586,
    "报警信息": "",
    "报警号": "",
    "报警类型": "",
    "机械坐标X": 0,
    "机械坐标Y": 0,
    "机械坐标Z": 0,
    "模式": "Reference",
    "目标产量": 0,
    "相对坐标X": -100.863,
    "相对坐标Y": 531.95,
    "相对坐标Z": -610,
    "程序状态": "RESET",
    "系统信息": "型号:TNC530,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",
    "绝对坐标X": -100.863,
    "绝对坐标Y": 531.95,
    "绝对坐标Z": -610,
    "设备逻辑状态": "2",
    "设定主轴速度": 0,
    "设定进给速度": 0,
    "轴温度X": 11,
    "轴温度Y": 11,
    "轴温度Z": 18,
    "轴负载X": 7,
    "轴负载Y": 7,
    "轴负载Z": 10,
    "运行时间": 31112170,
    "进给倍率": 0,
    "进给速度": 0
  },
  "sn": "CNC01",
  "time": 1765864916126
}

备注：

“设备逻辑状态”：
                   “1” = “运行”
                   “2” = “待机”
                   “3” = “报警”
                   “4” = “离线”

06
 常见问题

WTGCNC-TNC530-W  常见问题解答

Q1：WTGCNC-TNC530-W 支持哪些海德汉数控系统？
                   A：主要支持 HEIDENHAIN TNC320 / TNC420 / TNC530 / iTNC530 HSCI 系列网口数控系统，实现全功能数据采集。TNC620 / TNC640 需选用 WTGCNC-TNC640-NET，且需付费开通 18# DNC 授权。

Q2：WTGCNC-TNC530-W 与 WTGCNC-TNC530-NET 有什么区别？
                   A：WTGCNC-TNC530-W 支持 WiFi + 以太网双模组网，适合布线困难、有 WiFi 覆盖的工厂现场，免布线部署；WTGCNC-TNC530-NET 仅支持有线以太网，适合网络布线完善的场景。

Q3：WTGCNC-TNC530-W 支持哪些数据推送协议？
                   A：支持 MQTT 和 OPCUA 协议进行数据对接。

Q4：WTGCNC-TNC530-W 默认IP地址是多少？
                   A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置；也可通过 WiFi IP 地址访问。

Q5：WTGCNC-TNC530-W 采集哪些数据点位？
                   A：支持采集主程序名称、主程序注释、主轴倍率、主轴温度、主轴速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称、当前程序注释、总产量、报警信息、报警号、报警类型、机械坐标X/Y/Z、模式、目标产量、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴速度、设定进给速度、轴温度X/Y/Z、轴负载X/Y/Z、运行时间、进给倍率、进给速度等。

Q6：WTGCNC-TNC530-W 硬件支持哪些功能？
                   A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q7：设备逻辑状态取值含义是什么？
                   A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

07
 产品选型对比

WTGCNC 海德汉系列网关型号对比
对比项WTGCNC-TNC530-WWTGCNC-TNC530-NET备注
联网方式以太网+WiFi仅以太网按现场网络环境选型
适用系统TNC320 / TNC420 / TNC530 / iTNC530 HSCITNC320 / TNC420 / TNC530 / iTNC530 HSCI均支持全功能采集
数据推送MQTT/OPCUAMQTT/OPCUA均支持 MQTT 主题自定义
采集内容全功能数据采集全功能数据采集核心参数基本一致
适用场景布线困难、有WiFi覆盖有线网络完善WiFi 免布线部署
产品名称
海德汉机床采集网关WiFi版
产品型号
WTGCNC-TNC530-W
产品版本
WiFi版本
联网方式可选
以太网/WIFI/4G/5G
电压/电流
+12V～24VDC/300mA
产品尺寸
100.0×82.0×30.0（长×宽×高：mm)
产品重量
100g
安装方式
导轨安装
LAN1接口类型
以太网网口（RJ45）
LAN1传输速度
10/100M自适应
LAN1通讯协议
MQTT/OPCUA
LAN1默认IP地址
192.168.1.230
LAN2接口类型
双端口交换机（RJ45）
LAN2传输速度
10/100M自适应
LAN2通讯协议
TCP/UDP/私有协议
LAN2默认IP地址
192.168.0.230
LAN2支持设备
海德汉530及其它较低版本的网口数控系统
WEB浏览器访问
LAN1默认IP：192.168.1.230
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
EMC 2014/30/EU
CE认证
是
