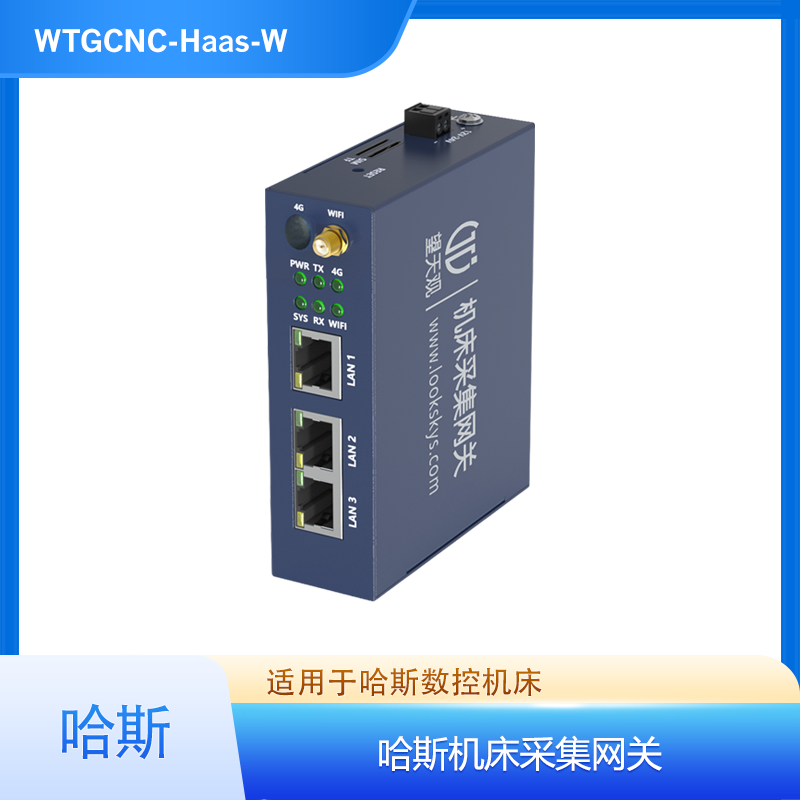

WTGCNC-Haas-W（哈斯机床采集网关WiFi版）

WTGCNC-Haas-W哈斯机床无线采集网关，主要应用于哈斯网口系列数控加工中心、车削中心等机加工设备的数据采集。网关支持双网卡+WiFi无线网卡、同网段/跨网段采集，支持 MQTT/OPCUA 协议推送、MQTT 主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送。适用于不便布线的车间与 WiFi 覆盖场景。

产品选型

WTGCNC-Haas-W 支持的数控系统

哈斯机床无线采集网关，WTGCNC-Haas-W，主要应用于哈斯网口系列数控加工中心、车削中心等机加工设备的数据采集；内置 WiFi 无线网卡，适用于不便布线的车间与 WiFi 覆盖场景。

品牌	控制器型号	产品型号	备注
Haas 哈斯	NGC 下一代控制器（2017年后机型）	WTGCNC-Haas-W	支持 MTConnect / MDC 数据采集
	VF 系列立式加工中心	WTGCNC-Haas-W	VF-1/2/3/4/5 等，需网口版本
	ST/UMC 系列车削/五轴中心	WTGCNC-Haas-W	支持所有网口系列数控系统采集

补充：哈斯数据采集条件说明

哈斯机床数据采集需满足以下条件之一：① 开启 MDC 机床数据收集功能（设置 143 设为非零值，默认端口 5051），通过 Q/E 命令读取数据；② 使用 MTConnect 代理（NGC 控制器默认端口 8082，需软件版本 100.20.000.1200 或更高）。2017 年前的旧款哈斯机床需确认是否具备网口通讯能力，部分老款仅支持串口通讯。

特殊功能

WTGCNC-Haas-W 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 支持双网卡 + WiFi 无线网卡，WiFi 与有线可同时使用；

4) 机床采集点位支持自定义添加、一键批量添加、Excel表格导入添加；

5) 支持MQTT和OPCUA协议进行数据对接；

6) 支持MQTT主题自定义，推送格式可通过脚本自定义；

7) 采集频率支持自定义；

8) 支持日志查询；

9) 支持网络通讯诊断；

10) 支持离线数据本地存储与自动推送。

典型组网应用

WTGCNC-Haas-W 支持两种典型组网应用

方式一

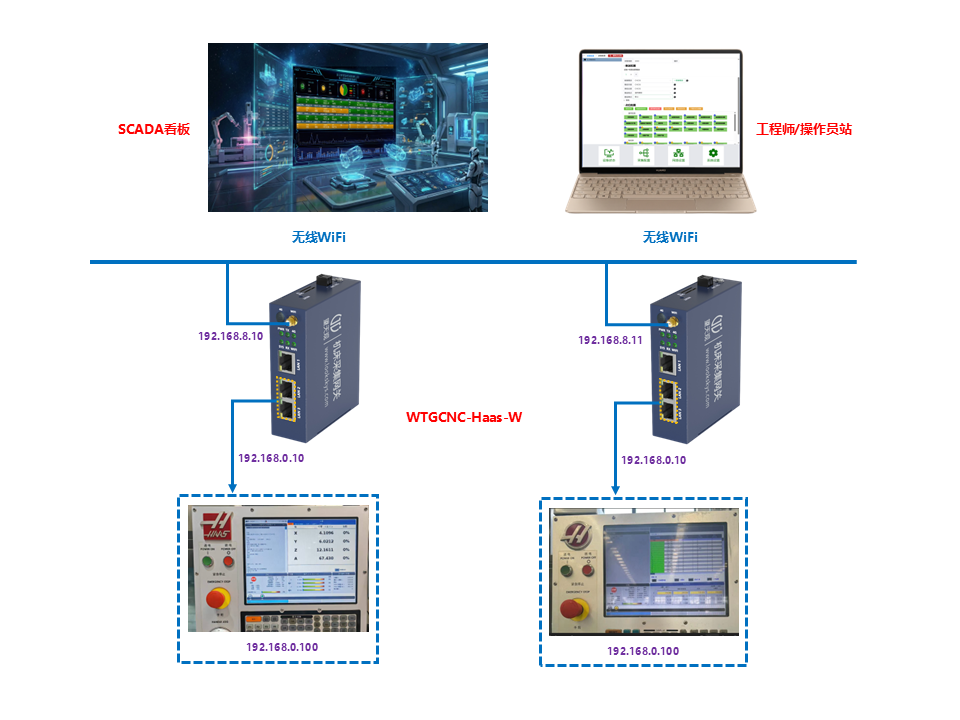

哈斯机床无线采集网关，WTGCNC-Haas-W，网关自身具备双网卡 + WiFi 无线网卡，LAN1网络连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址），WiFi 可作为备用上行通道，见下图：

WTGCNC-Haas-W（哈斯机床无线采集网关）MDC采集方案拓扑图

方式二

哈斯机床无线采集网关，WTGCNC-Haas-W，网关需使用DNC程序下发功能（或TCS刀补下发，FMS柔性产线等组网方案），网关LAN2网络连接工厂网络和机床，网关LAN1网络不使用（保留默认IP，方便维护调试），WiFi 可用于上行数据推送，见下图：

WTGCNC-Haas-W（哈斯机床无线采集网关）DNC联网拓扑图

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

哈斯机床无线采集网关，WTGCNC-Haas-W，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展，内置 WiFi 无线网卡。

WTGCNC-Haas-W（哈斯机床无线采集网关）接线使用方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置哈斯机床无线采集网关。

WTGCNC-Haas-W（哈斯机床无线采集网关）组网配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。WiFi 参数在网关配置页面的“无线设置”中配置。哈斯机床侧需确保 MDC（设置 143）已开启，MTConnect 代理（端口 8082）可选启用。

支持采集的数据点位

WTGCNC-Haas-W 支持采集的数据点位

哈斯机床无线采集网关，WTGCNC-Haas-W，主要应用于哈斯数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

"datas": {

"主程序名称": "O00110",

"主程序注释": "",

"主轴倍率": 100,

"主轴温度": 15,

"主轴负载": 0,

"主轴速度": 0,

"刀具号": "1",

"切割时间": 23624466,

"剩余距离X": 0,

"剩余距离Y": 0,

"剩余距离Z": 0,

"开机时间": 63862560,

"当前产量": 4523,

"当前执行程序块": "O00110(HAAS VF2)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.",

"当前执行行号": "0",

"当前程序名称": "O00110",

"当前程序注释": "",

"总产量": 4523,

"报警信息": "",

"报警号": "",

"报警类型": "",

"机械坐标X": 0,

"机械坐标Y": 0,

"机械坐标Z": 0,

"模式": "IDLE",

"目标产量": 0,

"相对坐标X": -100.863,

"相对坐标Y": 531.95,

"相对坐标Z": -610,

"程序状态": "IDLE",

"系统信息": "型号:VF2D,类型:M,最大轴数:32,当前轴数:3,版本:100.16.000.1041,序列号:3093228,主轴数:1,轴名称:[X Y Z]",

"绝对坐标X": -100.863,

"绝对坐标Y": 531.95,

"绝对坐标Z": -610,

"设备逻辑状态": "2",

"设定主轴速度": 0,

"设定进给速度": 0,

"轴温度X": 11,

"轴温度Y": 11,

"轴温度Z": 18,

"轴负载X": 7,

"轴负载Y": 7,

"轴负载Z": 10,

"运行时间": 31112170,

"进给倍率": 0,

"进给速度": 0

"sn": "HAAS01",

"time": 1765864916126

}

备注：
"设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"；哈斯网口系列采集需开启 MDC（设置 143）或使用 MTConnect 代理，建议 NGC 控制器软件版本 100.20.000.1200 或更高。

常见问题

WTGCNC-Haas-W 常见问题解答

Q1：WTGCNC-Haas-W 支持哪些哈斯数控系统？

A：支持哈斯 Haas 网口系列数控系统，包括 NGC 下一代控制器（2017年后机型）、VF 系列立式加工中心、ST 系列车削中心、UMC 系列五轴中心等。建议使用网口版本，部分 2017 年前旧款需确认是否具备网口通讯能力。

Q2：WTGCNC-Haas-W 与 WTGCNC-Haas-NET 有什么区别？

A：WTGCNC-Haas-W 在双网卡有线以太网基础上增加了 WiFi 无线网卡，适用于不便布线的车间与 WiFi 覆盖场景；WTGCNC-Haas-NET 为纯双网卡有线以太网型号。两者功能、协议一致。

Q3：WTGCNC-Haas-W 采集数据需要满足什么条件？

A：需满足以下条件之一：① 开启 MDC 机床数据收集功能（设置 143 设为非零值，默认端口 5051）；② 使用 MTConnect 代理（NGC 控制器默认端口 8082，建议软件版本 100.20.000.1200 或更高）。

Q4：WTGCNC-Haas-W 支持哪些典型组网方式？

A：支持两种组网：方式一为普通数据采集组网（LAN1 连工厂网络，LAN2 连机床，WiFi 可作备用上行）；方式二为 DNC 程序下发 / TCS 刀补下发 / FMS 柔性产线组网（LAN2 同时连工厂网络和机床，LAN1 保留默认 IP 便于维护调试，WiFi 可用于上行数据推送）。

Q5：WTGCNC-Haas-W 支持同网段和跨网段采集吗？

A：支持。网关既支持与机床同网段采集，也支持与机床跨网段采集。

Q6：WTGCNC-Haas-W 支持哪些数据推送协议？

A：支持 MQTT 和 OPCUA 协议进行数据对接，MQTT 主题可自定义，推送格式可通过脚本自定义。

Q7：WTGCNC-Haas-W 默认IP地址是多少？

A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。WiFi 参数在网关配置页面的“无线设置”中配置。

Q8：WTGCNC-Haas-W 采集哪些数据点位？

A：支持采集主程序名称/注释、主轴倍率/温度/负载/速度、刀具号、切割时间、剩余距离 X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标 X/Y/Z、模式、目标产量、相对坐标 X/Y/Z、程序状态、系统信息、绝对坐标 X/Y/Z、设备逻辑状态、设定主轴速度/进给速度、轴温度 X/Y/Z、轴负载 X/Y/Z、运行时间、进给倍率、进给速度等。哈斯 Q 命令支持读取机床序列号、软件版本、型号、模式、换刀次数、通电时间、循环时间、零件计数、宏变量等数据。

Q9：WTGCNC-Haas-W 硬件支持哪些功能？

A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展，内置 WiFi 无线网卡。

Q10：设备逻辑状态取值含义是什么？

A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

产品选型对比

WTGCNC-Haas 哈斯机床网关联网方式对比

对比项	WTGCNC-Haas-NET	WTGCNC-Haas-W	WTGCNC-Haas-4G	WTGCNC-Haas-W4
适用系统	哈斯 Haas 网口系列数控系统	哈斯 Haas 网口系列数控系统	哈斯 Haas 网口系列数控系统	哈斯 Haas 网口系列数控系统
联网方式	双网卡有线以太网	双网卡 + WiFi 无线网卡	4G 无线 + 双网卡	WiFi + 4G + 双网卡
采集条件	需开启 MDC 或 MTConnect	需开启 MDC 或 MTConnect	需开启 MDC 或 MTConnect	需开启 MDC 或 MTConnect
数据推送	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA
默认IP	LAN1/2/3 见详情	LAN1/2/3 见详情	LAN1/2/3 见详情	LAN1/2/3 见详情
适用场景	有线组网、DNC 联网、FMS 柔性产线	不便布线的车间、WiFi 覆盖场景	远程机床联网、无有线无 WiFi 场景	链路冗余要求高、WiFi 与 4G 互为备份场景
