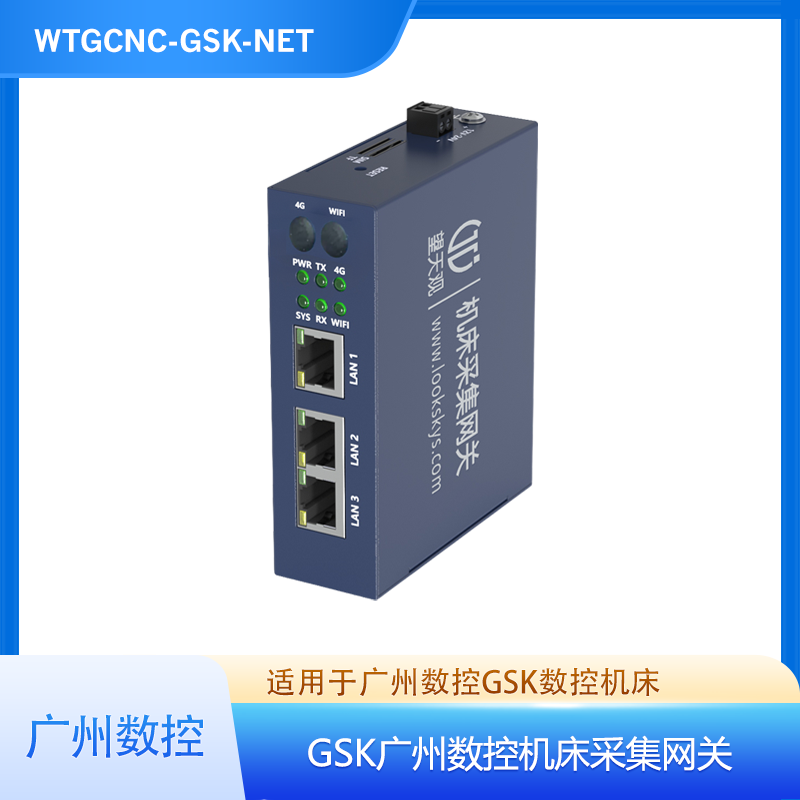

WTGCNC-GSK-NET（GSK广州数控机床采集网关）
WTGCNC-GSK-NET（GSK广州数控机床采集网关）
WTGCNC-GSK-NET（GSK广州数控机床采集网关）电源
WTGCNC-GSK-NET（GSK广州数控机床采集网关）采集方法拓扑图
WTGCNC-GSK-NET（GSK广州数控机床采集网关）DNC联网拓扑图

WTGCNC-GSK-NET（GSK广州数控机床采集网关）

WTGCNC-GSK-NET广州数控机床网关，主要应用于GSK广州数控网口系列数控系统的全功能数据采集，覆盖GSK 980TD/980TDB、980TDi/980MDi/980TTi、25i/25Ti/27i、988MA/988TD/988TA、980TB3i/980TC3等机型；GSK 980TD/980TDB可通过WTGIOT-DI-NET采集设备开关机、运行、报警状态。支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送，支持DNC程序下发、TCS刀补下发、FMS柔性产线等组网方案。

标题： GSK广州数控机床采集网关
型号： WTGCNC-GSK-NET（GSK广州数控机床采集网关）
版本： 以太网版本
  • icon 支持GSK广州数控所有网口系列数控系统采集
  • icon 既支持与机床同网段采集，也支持与机床跨网段采集
  • icon 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加
  • icon 支持MQTT和OPCUA协议进行数据对接
  • icon 支持离线数据缓存，网络恢复后自动按离线主题推送
01
 产品选型

WTGCNC-GSK-NET  支持的数控系统

GSK广州数控机床网关，WTGCNC-GSK-NET，主要应用于GSK广州数控网口系列数控系统的数据采集。

品牌控制器型号产品型号备注
广州数控GSK 980TD/980TDBWTGIOT-DI-NET设备开关机、运行、报警状态
GSK 980TDi/980MDi/980TTiWTGCNC-GSK-NET全功能数据采集
GSK 25i/25Ti/27iWTGCNC-GSK-NET全功能数据采集
GSK 988MA/988TD/988TAWTGCNC-GSK-NET全功能数据采集
GSK 980TB3i/980TC3/980TB3iWTGCNC-GSK-NET全功能数据采集

WTGCNC-GSK-NET 主要应用于 GSK 980TDi / 980MDi / 980TTi、25i / 25Ti / 27i、988MA / 988TD / 988TA、980TB3i / 980TC3 / 980TB3i 等网口数控系统的全功能数据采集；GSK 980TD / 980TDB 老机型可通过 WTGIOT-DI-NET 采集设备开关机、运行、报警状态。

02
 特殊功能

WTGCNC-GSK-NET 支持MQTT/OPCUA协议推送

1)     浏览器输入网关IP，即可对网关进行参数配置；

2)     既支持与机床同网段采集，也支持与机床跨网段采集；

3)     机床采集点位支持自定义添加、一键批量添加、excel表格导入添加；

4)     支持MQTT和OPCUA协议进行数据对接；

5)     支持MQTT主题自定义，推送格式可通过脚本自定义；

6)     采集频率支持自定义；

7)     支持日志查询；

8)     支持网络通讯诊断；

9)     支持离线数据存储与推送；

03
 典型组网应用

WTGCNC-GSK-NET 支持两种典型组网应用

方式一

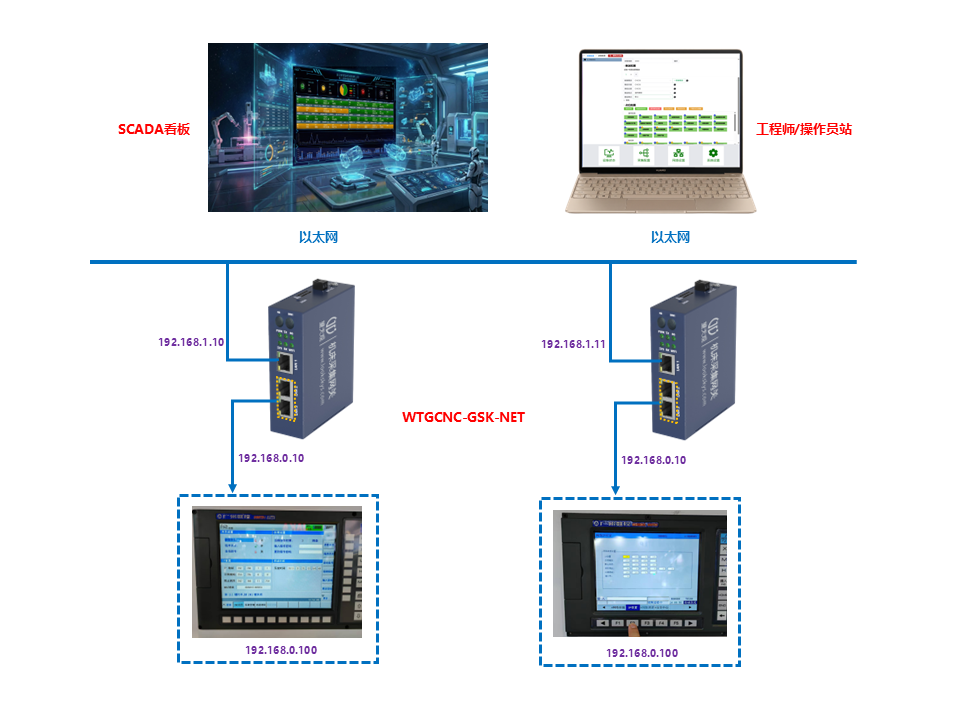

GSK广州数控机床网关，WTGCNC-GSK-NET，网关自身具备双网卡，LAN1网络连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

广数机床网关一对一组网方案

方式二

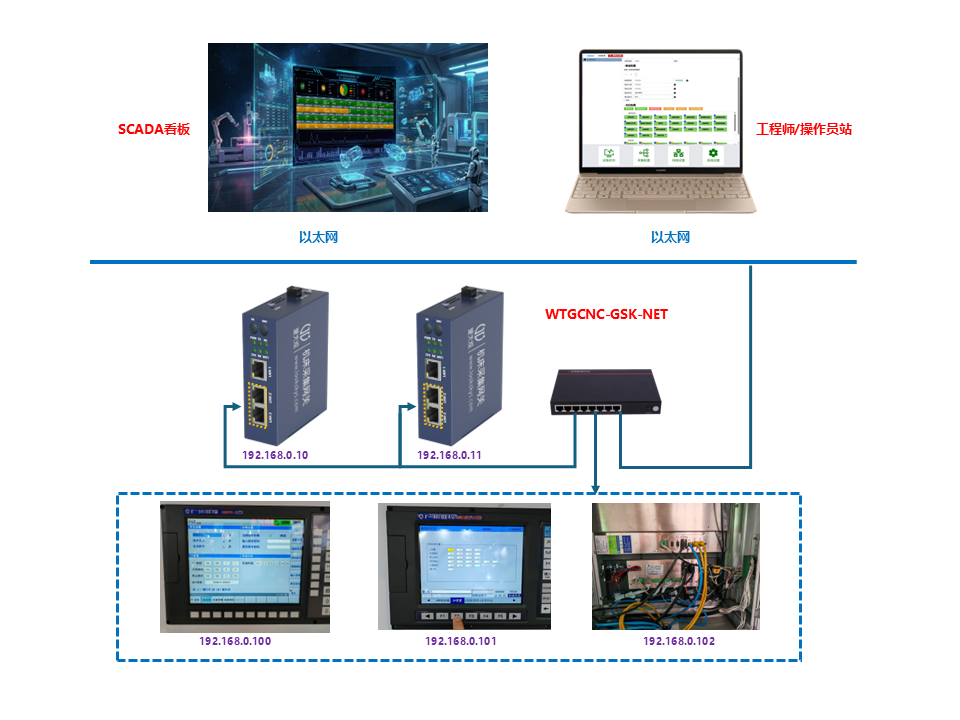

GSK广州数控机床网关，WTGCNC-GSK-NET，网关需使用DNC程序下发功能（或TCS刀补下发，FMS柔性产线等组网方案），网关LAN2网络连接工厂网络和机床，网关LAN1网络不使用（保留默认IP，方便维护调试），见下图：

广数机床网关车间局域网组网方案

04
 安装设置

谷歌浏览器输入网关IP地址对网关进行配置

GSK广州数控机床网关，WTGCNC-GSK-NET，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

GSK广州数控机床采集网关接线方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置GSK广州数控机床采集网关。

广州数控机床采集网关配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

05
 支持采集的数据点位

WTGCNC-GSK-NET 支持采集的数据点位

GSK广州数控机床网关，WTGCNC-GSK-NET，主要应用于GSK广州数控数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{
  "datas": {
    "主程序名称": "5014",
    "主轴倍率": 100,
    "主轴速度": 0,
    "刀具号": "9",
    "切割时间": 438,
    "剩余距离X": 0,
    "剩余距离Y": 0,
    "剩余距离Z": 0,
    "开机时间": 1785416439,
    "当前产量": 312,
    "当前执行行号": "0",
    "当前程序名称": "5014",
    "报警信息": "",
    "报警号": "",
    "报警类型": "",
    "机械坐标X": -196.354,
    "机械坐标Y": -151.87,
    "机械坐标Z": 0,
    "模式": "自动",
    "相对坐标X": 0,
    "相对坐标Y": 194.65,
    "相对坐标Z": 0,
    "程序状态": "复位",
    "系统信息": "GSK988TA V2.114(XZCABAA)",
    "绝对坐标X": 500,
    "绝对坐标Y": 400,
    "绝对坐标Z": 0,
    "设备逻辑状态": "2",
    "设定主轴速度": 180,
    "设定进给速度": 100,
    "运行时间": 618044,
    "进给倍率": 100,
    "进给速度": 0
  },
  "sn": "ZJK017",
  "time": 1786008680563
}

备注：

“设备逻辑状态”："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

06
 常见问题

WTGCNC-GSK-NET  常见问题解答

Q1：WTGCNC-GSK-NET 支持哪些广州数控系统？
                   A：主要支持 GSK 980TDi / 980MDi / 980TTi、25i / 25Ti / 27i、988MA / 988TD / 988TA、980TB3i / 980TC3 / 980TB3i 等网口数控系统，实现全功能数据采集。GSK 980TD / 980TDB 老机型可通过 WTGIOT-DI-NET 采集开关机、运行、报警状态。

Q2：WTGCNC-GSK-NET 支持哪些组网方式？
                   A：支持两种典型组网：方式一网关LAN1连工厂网络、LAN2连机床，适合纯采集场景；方式二网关LAN2同时连工厂网络和机床，LAN1保留默认IP方便调试，适合DNC程序下发、TCS刀补下发、FMS柔性产线等组网方案。

Q3：WTGCNC-GSK-NET 支持哪些数据推送协议？
                   A：支持 MQTT 和 OPCUA 协议进行数据对接。

Q4：WTGCNC-GSK-NET 默认IP地址是多少？
                   A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q5：WTGCNC-GSK-NET 采集哪些数据点位？
                   A：支持采集主程序名称、主轴倍率、主轴速度、刀具号、切割时间、剩余距离X/Y/Z、开机时间、当前产量、当前执行行号、当前程序名称、报警信息、报警号、报警类型、机械坐标X/Y/Z、模式、相对坐标X/Y/Z、程序状态、系统信息、绝对坐标X/Y/Z、设备逻辑状态、设定主轴速度、设定进给速度、运行时间、进给倍率、进给速度等。

Q6：WTGCNC-GSK-NET 硬件支持哪些功能？
                   A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q7：设备逻辑状态取值含义是什么？
                   A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

07
 产品选型对比

WTGCNC 广州数控系列网关型号对比
对比项WTGCNC-GSK-NETWTGIOT-DI-NET备注
适用系统GSK 980TDi/980MDi/980TTi、25i/27i、988MA/988TD/988TA、980TB3i/980TC3GSK 980TD/980TDB按数控系统型号选型
联网方式仅以太网仅以太网均有 WiFi / 4G / WiFi+4G 版本
数据推送MQTT/OPCUAMQTT/OPCUA均支持 MQTT 主题自定义
采集内容全功能数据采集开关机、运行、报警状态按需求选型
适用场景GSK 网口系列机床、DNC/FMS 组网老机型状态监控按现场系统版本选型
产品名称
GSK广州数控机床采集网关
产品型号
WTGCNC-GSK-NET
产品版本
以太网版本
联网方式可选
以太网/WIFI/4G/5G
电压/电流
+12V～24VDC/300mA
产品尺寸
100.0×82.0×30.0（长×宽×高：mm)
产品重量
100g
安装方式
导轨安装
LAN1接口类型
以太网网口（RJ45）
LAN1传输速度
10/100M自适应
LAN1通讯协议
MQTT/OPCUA
LAN1默认IP地址
192.168.1.230
LAN2接口类型
双端口交换机（RJ45）
LAN2传输速度
10/100M自适应
LAN2通讯协议
TCP/UDP/私有协议
LAN2默认IP地址
192.168.0.230
LAN2支持设备
广州数控网口数控系统
WEB浏览器访问
LAN1默认IP：192.168.1.230
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
EMC 2014/30/EU
CE认证
是


01
 广州数控系统数采网口在哪儿？


广州数控系统的数采物理网口都在操作面板背面

广州数控系统支持数据采集的网口都在操作者面板背面，需打开后面盖板，便可以看到，同时后面的标签还可以查看到数控系统型号，软件版本等信息：

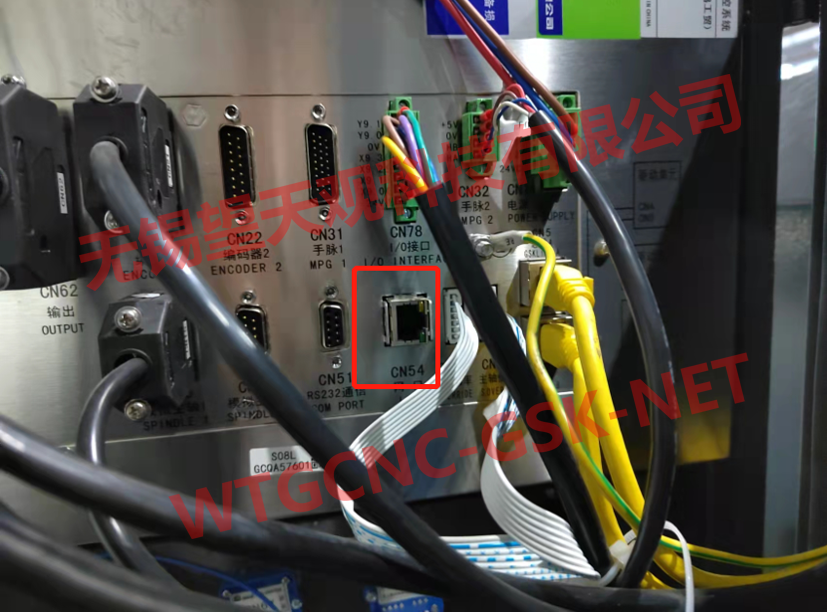

980TDi的数采网口编号是CN54

980TDi用CN54网口连接WTGCNC-GSK系列网关采集机床数据

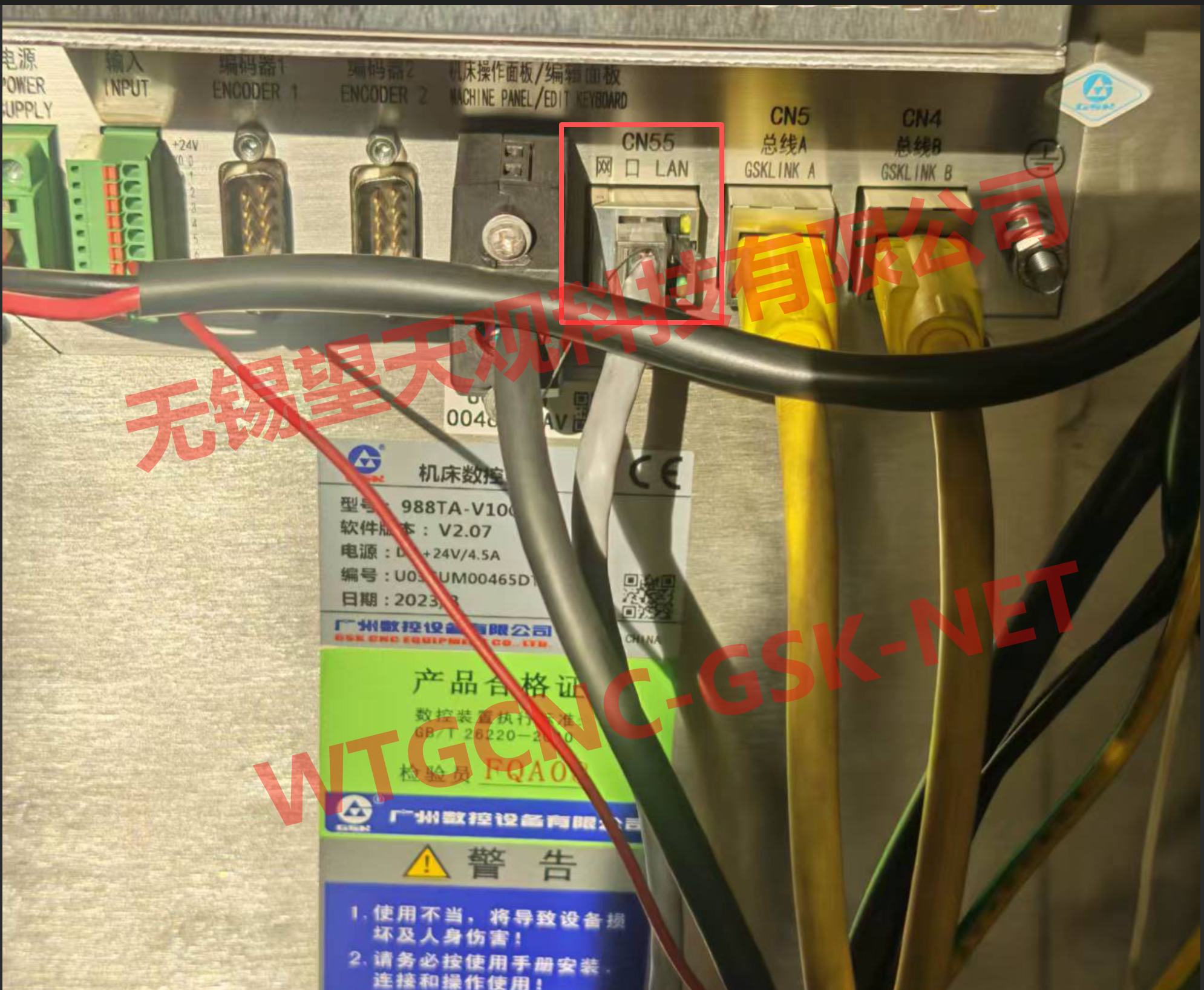

988TA的数采网口编号是CN55

988TA用CN55网口连接WTGCNC-GSK系列网关采集机床数据

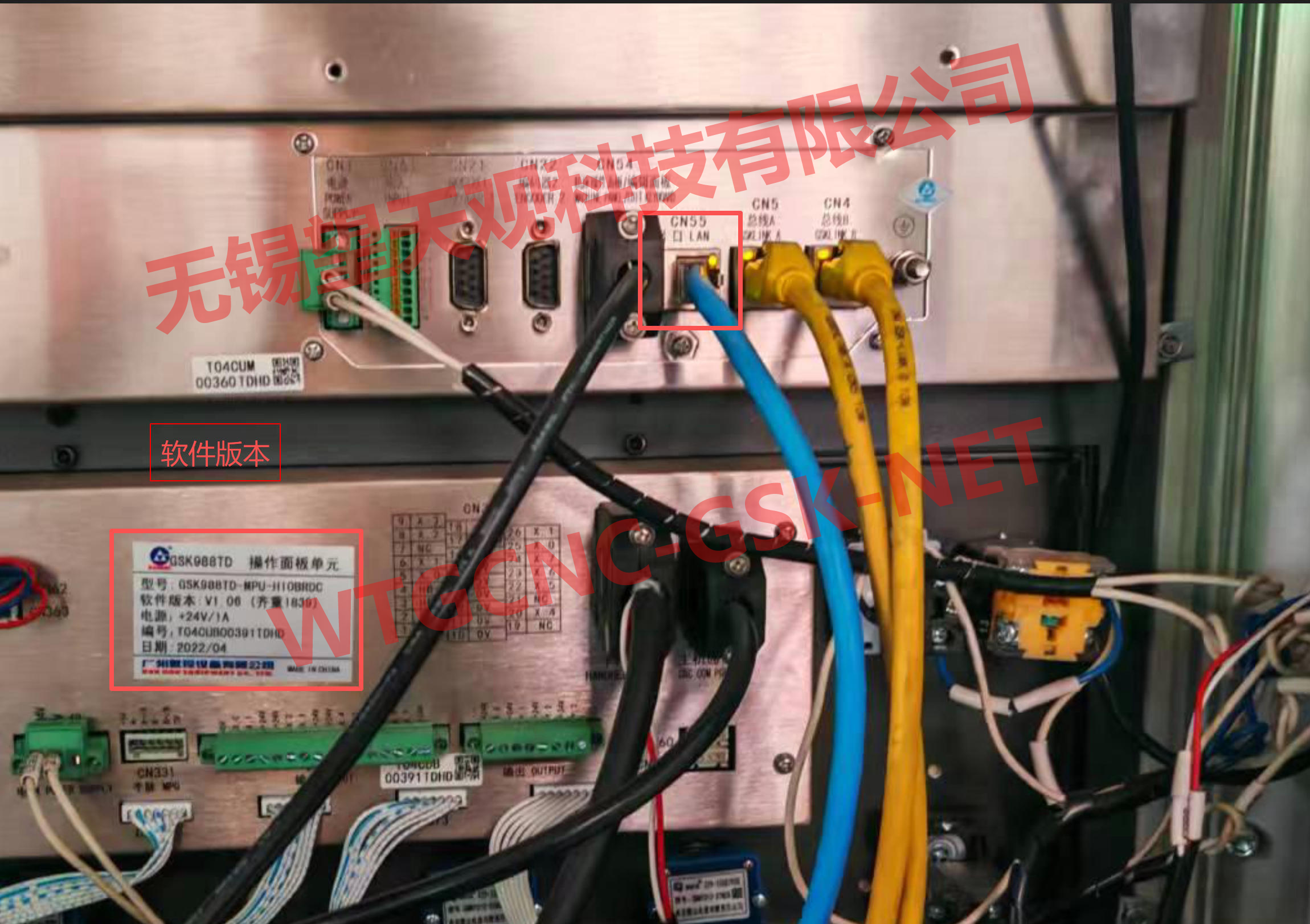

988TD的数采网口编号是CN55

988TD用CN55网口连接WTGCNC-GSK系列网关采集机床数据


02
 广数数控系统IP地址如何配置？


广数数控系统数据采集时配置IP地址的方法

广数980TDi/MDi数控系统如何配置IP地址？

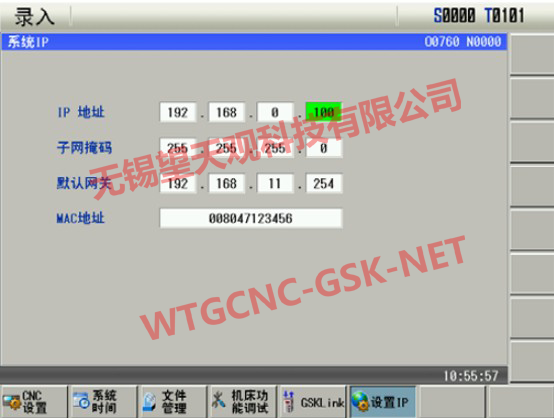

GSK广州数控980TDi、980MDi在数据采集项目时，配置IP地址方法：按机床上“设置”-“设置IP”后出现IP地址配置界面，见下图：

广州数控980TDi、980MDi数据采集IP地址配置方法

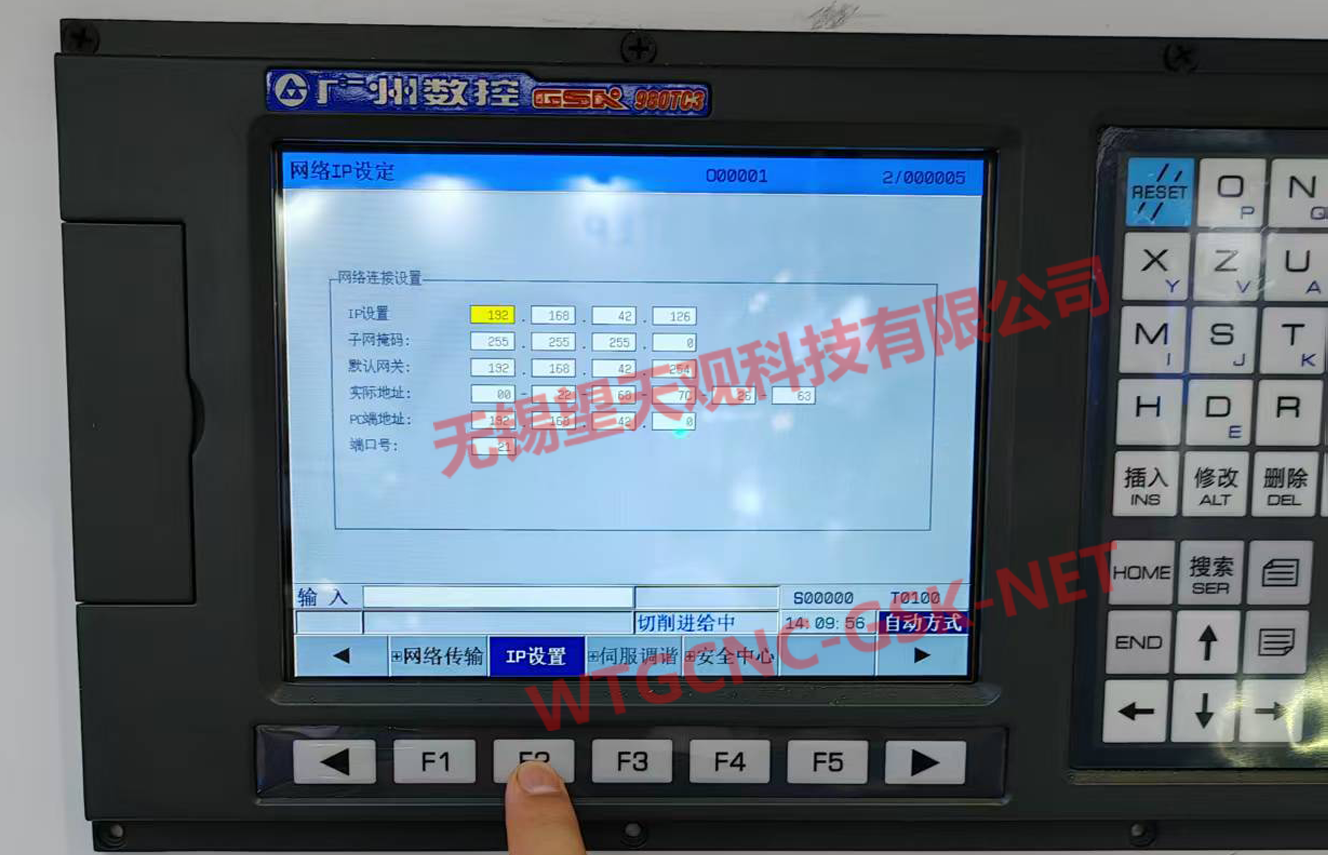

980TC3广州数控系统IP地址配置方法

广州数控980TC3数据采集IP地址配置方法

广数988TA数控系统如何配置IP地址？

广州数控988TA数控系统配置IP步骤：按机床上“设置”-“CNC设置”-“系统IP”后出现IP地址配置界面，见下图：




03
 广州数控系统如何查看系统版本和软件版本？


广州数控系统查看系统版本和软件版本方法？

广州数控系统在数据采集时，需要确认其数控系统版本，针对老旧的系统还需要确认其软件版本，方法如下：

广州数控系统型号确认方法

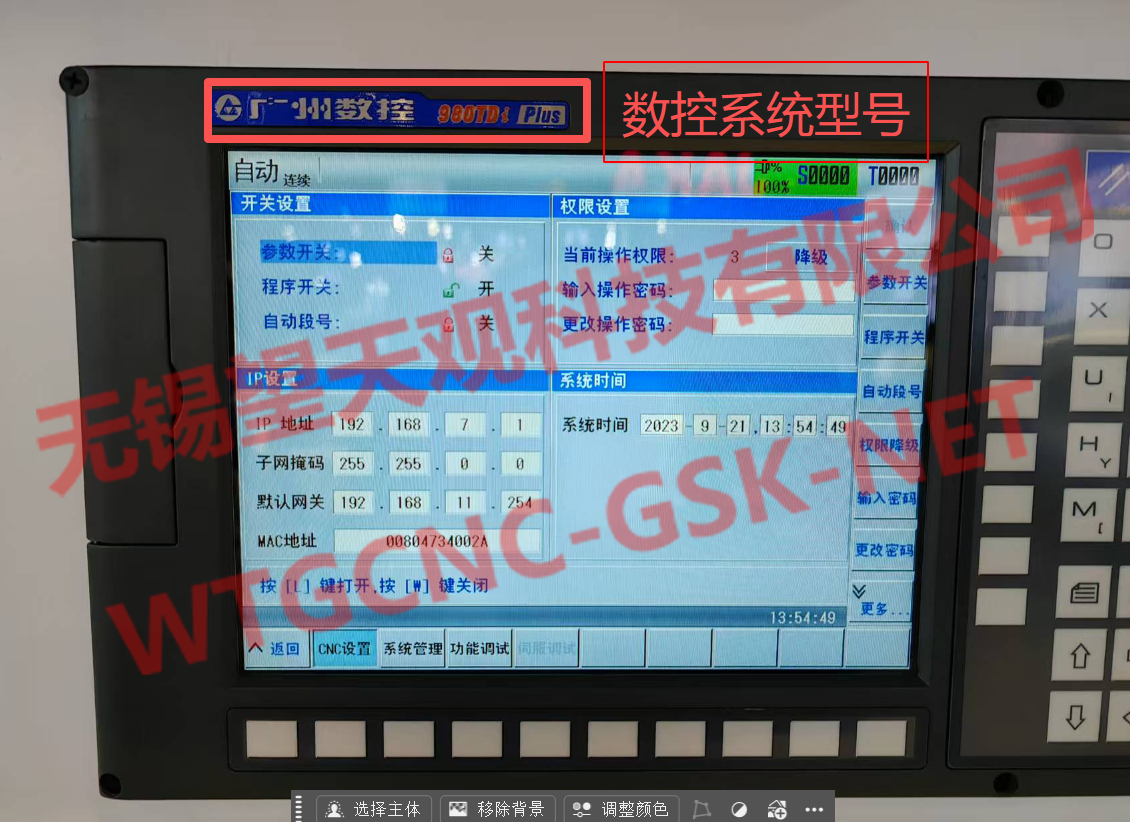

1、直接通过操作者面板上，就可以看到，调研时完整抄写就可以了；


广州数控调研统计数控系统型号的方法


2、如果面板上没有写清楚，可以打开操作者面板，后面的标签上也会有；

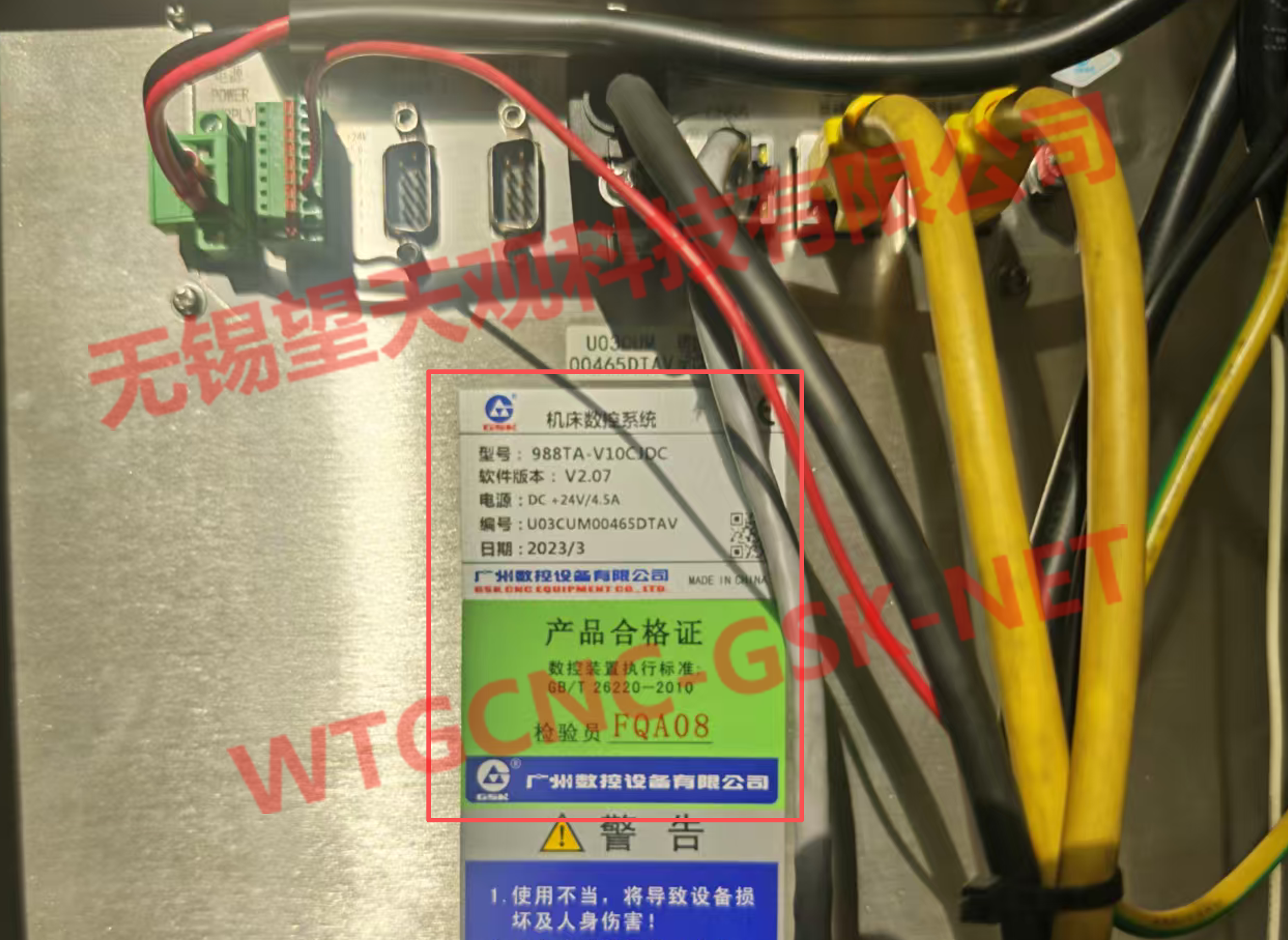

广州数控系统型号和软件版本通过面板背面的标签识别的案例

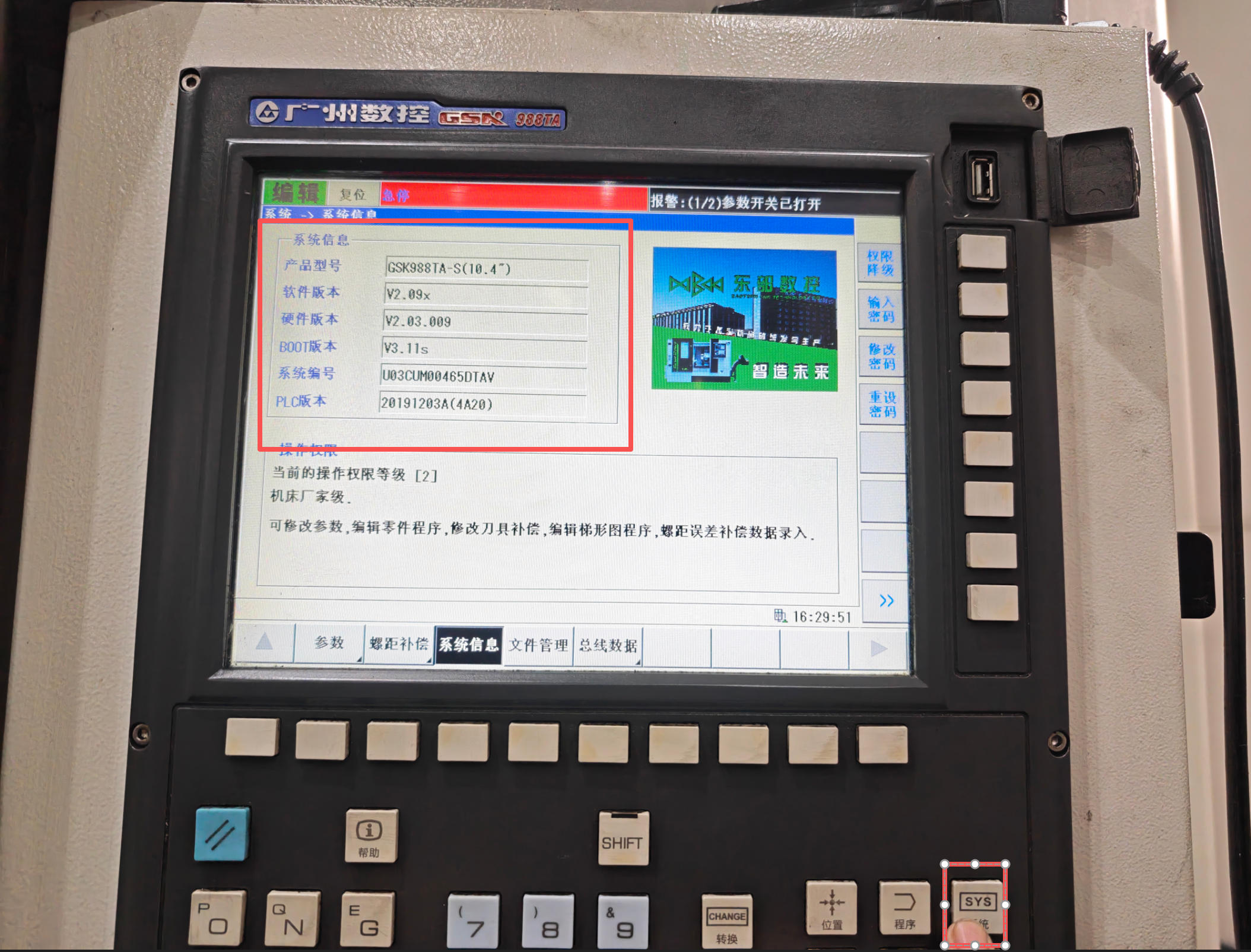

3、在操作面板上通过按按钮查询版本信息和软件信息：系统-系统信息

广数988TA如何查看软件版本
