WTGCNC-Fagor-4G（发格机床采集网关4G版）
WTGCNC-Fagor-4G（发格机床采集网关4G版）
发格机床采集4G网关电源
发格机床采集4G网关天线
发格机床采集4G网关物联网卡
WTGCNC-Fagor-4G（发格机床采集网关4G版）组网方案示意图

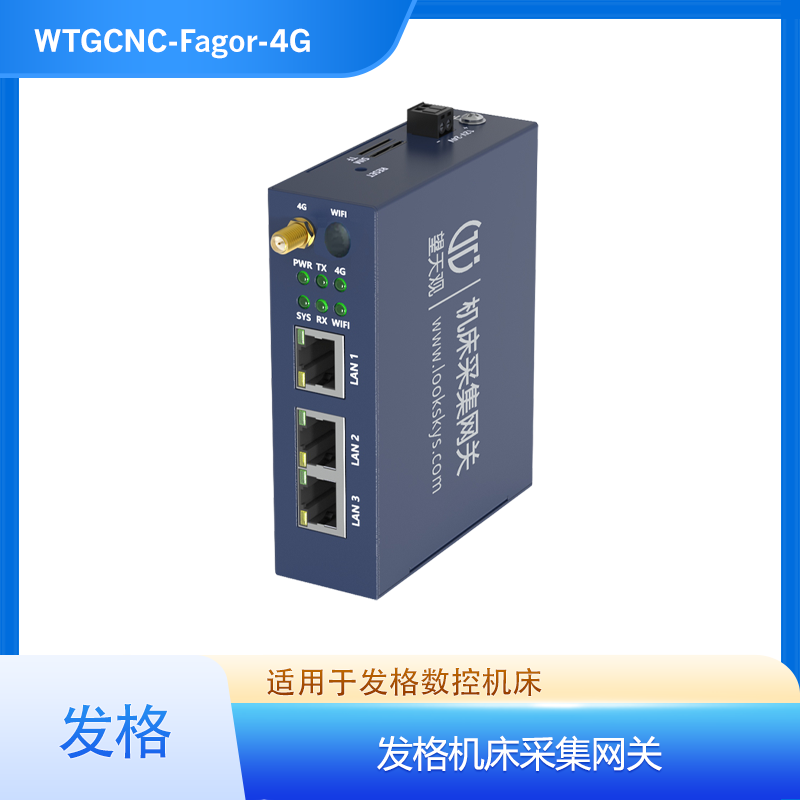

WTGCNC-Fagor-4G（发格机床采集网关4G版）

WTGCNC-Fagor-4G发格机床采集网关4G版，主要应用于发格网口系列数控加工中心、慢走丝、电火花等机加工设备的数据采集。网关支持双网卡、4G无线联网、同网段/跨网段采集，支持 MQTT/OPCUA 协议推送、主题自定义、采集频率自定义、日志查询、网络诊断及离线存储推送。支持发格 CNC 8070/8065/8055/8035 等网口系列数控系统。

标题： 发格机床采集网关4G版
型号： WTGCNC-Fagor-4G（发格机床采集网关4G版）
版本： 4G版本
  • icon 支持发格网口系列数控系统采集
  • icon 既支持与机床同网段采集，也支持与机床跨网段采集
  • icon 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加
  • icon 支持MQTT和OPCUA协议进行数据对接
  • icon 支持离线数据本地存储与自动推送
01
 产品选型

WTGCNC-Fagor-4G  支持的数控系统

发格机床采集网关，WTGCNC-Fagor-4G，主要应用于发格网口系列数控加工中心、慢走丝、电火花等机加工设备的数据采集；4G版本主要适用于远程机床联网、无有线无WiFi的工业场景。

品牌控制器型号产品型号备注
Fagor
发格		CNC 8070 / 8070elite 系列（高端型）WTGCNC-Fagor-4G支持最多 32 轴 + 4 执行通道
CNC 8065 / 8060elite 系列WTGCNC-Fagor-4G车削/铣削/激光等多用途
CNC 8055 / 8058 系列WTGCNC-Fagor-4G广泛应用于车床、铣床、加工中心
CNC 8040 / 8035 系列（经济型）WTGCNC-Fagor-4G中高档系统，适用于铣床、车床
Quercus 驱动系统配套控制器WTGCNC-Fagor-4G基于 Sercos-III 工业以太网


补充：发格数据采集条件说明

发格机床数据采集需确认控制器具备以太网通讯能力。发格 CNC 8070 系列支持通过 Api8070.dll / Datalogger 进行数据接口访问；发格 CNC 8060/8065/8070 系列支持 Sercos-III 工业以太网总线通信。发格官方连接包支持 UMATI、MTConnect、OPC UA、MQTT 等国际数字通信协议。具体采集条件请联系技术支持确认。


02
 特殊功能

WTGCNC-Fagor-4G 支持MQTT/OPCUA协议推送

1)       浏览器输入网关IP，即可对网关进行参数配置；

2)       既支持与机床同网段采集，也支持与机床跨网段采集；

3)       机床采集点位支持自定义添加、一键批量添加、Excel表格导入添加；

4)       支持MQTT和OPCUA协议进行数据对接；

5)       支持MQTT主题自定义，推送格式可通过脚本自定义；

6)       采集频率支持自定义；

7)       支持日志查询；

8)       支持网络通讯诊断；

9)       支持离线数据本地存储与自动推送。

03
 典型组网应用

WTGCNC-Fagor-4G 典型组网应用

发格机床采集网关，WTGCNC-Fagor-4G，网关自身具备双网卡和4G无线模块，网关通过4G无线网络联网，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址），实现数据采集与远程监控，见下图：

WTGCNC-Fagor-4G（发格机床采集网关）4G组网方案拓扑图

WTGCNC-Fagor-4G 同样支持 DNC 程序下发（或 TCS 刀补下发，FMS 柔性产线等组网方案），工程师可通过以太网或无线网络访问网关配置。

04
 安装设置

谷歌浏览器输入网关IP地址对网关进行配置

发格机床采集网关，WTGCNC-Fagor-4G，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-Fagor-4G（发格机床采集网关）接线使用方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置发格机床采集网关。

WTGCNC-Fagor-4G（发格机床采集网关）组网配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。发格机床侧需确认控制器以太网通讯已启用。

05
 支持采集的数据点位

WTGCNC-Fagor-4G 支持采集的数据点位

发格机床采集网关，WTGCNC-Fagor-4G，主要应用于发格数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

"datas": {

"主程序名称": "O00110",

"主程序注释": "",

"主轴倍率": 100,

"主轴温度": 15,

"主轴负载": 0,

"主轴速度": 0,

"刀具号": "1",

"切割时间": 23624466,

"剩余距离X": 0,

"剩余距离Y": 0,

"剩余距离Z": 0,

"开机时间": 63862560,

"当前产量": 12586,

"当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

"当前执行行号": "0",

"当前程序名称": "O22",

"当前程序注释": "",

"总产量": 12586,

"报警信息": "",

"报警号": "",

"报警类型": "",

"机械坐标X": 0,

"机械坐标Y": 0,

"机械坐标Z": 0,

"模式": "Reference",

"目标产量": 0,

"相对坐标X": -100.863,

"相对坐标Y": 531.95,

"相对坐标Z": -610,

"程序状态": "RESET",

"系统信息": "型号:CNC8070,类型:M,最大轴数:32,当前轴数:3,版本:V3.2,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

"绝对坐标X": -100.863,

"绝对坐标Y": 531.95,

"绝对坐标Z": -610,

"设备逻辑状态": "2",

"设定主轴速度": 0,

"设定进给速度": 0,

"轴温度X": 11,

"轴温度Y": 11,

"轴温度Z": 18,

"轴负载X": 7,

"轴负载Y": 7,

"轴负载Z": 10,

"运行时间": 31112170,

"进给倍率": 0,

"进给速度": 0,

},

"sn": "FAGOR01",

"time": 1765864916126

}


备注："设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"；发格网口系列采集需确认控制器支持以太网通讯，部分型号需激活 Datalogger 或相关数据接口选件。具体请联系技术支持确认。

06
 常见问题

WTGCNC-Fagor-4G  常见问题解答

Q1：WTGCNC-Fagor-4G 支持哪些发格数控系统？

A：支持发格 Fagor 网口系列数控系统，包括 CNC 8070/8070elite、CNC 8065/8060elite、CNC 8055/8058、CNC 8040/8035 等系列，覆盖车床、铣床、加工中心、激光切割、磨床等设备。

Q2：WTGCNC-Fagor-4G 采集数据需要满足什么条件？

A：需确认发格控制器具备以太网通讯能力。CNC 8070 系列支持通过 Api8070.dll / Datalogger 进行数据接口访问；CNC 8060/8065/8070 系列支持 Sercos-III 工业以太网总线通信。发格官方连接包支持 UMATI、MTConnect、OPC UA、MQTT 等协议。具体采集条件请联系技术支持确认。

Q3：WTGCNC-Fagor-4G 支持哪些典型组网方式？

A：网关自身具备双网卡和 4G 无线模块，支持通过 4G 无线网络联网组网；同时支持 DNC 程序下发、TCS 刀补下发、FMS 柔性产线等组网方案，工程师可通过以太网或无线网络访问网关配置。

Q4：WTGCNC-Fagor-4G 支持同网段和跨网段采集吗？

A：支持。网关既支持与机床同网段采集，也支持与机床跨网段采集。

Q5：WTGCNC-Fagor-4G 支持哪些数据推送协议？

A：支持 MQTT 和 OPCUA 协议进行数据对接，MQTT 主题可自定义，推送格式可通过脚本自定义。

Q6：WTGCNC-Fagor-4G 默认IP地址是多少？

A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q7：WTGCNC-Fagor-4G 采集哪些数据点位？

A：支持采集主程序名称/注释、主轴倍率/温度/负载/速度、刀具号、切割时间、剩余距离 X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标 X/Y/Z、模式、目标产量、相对坐标 X/Y/Z、程序状态、系统信息、绝对坐标 X/Y/Z、设备逻辑状态、设定主轴速度/进给速度、轴温度 X/Y/Z、轴负载 X/Y/Z、运行时间、进给倍率、进给速度等。

Q8：WTGCNC-Fagor-4G 硬件支持哪些功能？

A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q9：设备逻辑状态取值含义是什么？

A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

07
 产品选型对比

WTGCNC-Fagor 发格机床网关联网方式对比
对比项WTGCNC-Fagor-NETWTGCNC-Fagor-WWTGCNC-Fagor-4GWTGCNC-Fagor-W4
适用系统发格 CNC 8070/8065/8055/8035 等网口系列发格 CNC 8070/8065/8055/8035 等网口系列发格 CNC 8070/8065/8055/8035 等网口系列发格 CNC 8070/8065/8055/8035 等网口系列
联网方式双网卡有线以太网双网卡 + WiFi 无线网卡4G 无线 + 双网卡WiFi + 4G + 双网卡
数据推送MQTT/OPCUAMQTT/OPCUAMQTT/OPCUAMQTT/OPCUA
默认IPLAN1/2/3 见详情LAN1/2/3 见详情LAN1/2/3 见详情LAN1/2/3 见详情
适用场景有线组网、DNC 联网、FMS 柔性产线不便布线的车间、WiFi 覆盖场景远程机床联网、无有线无 WiFi 场景链路冗余要求高、WiFi 与 4G 互为备份场景
产品名称
发格机床采集网关4G版
产品型号
WTGCNC-Fagor-4G
产品版本
4G版本
联网方式可选
以太网/WIFI/4G/5G
产品尺寸
100.0×82.0×30.0（长×宽×高：mm)
产品重量
100g
安装方式
导轨安装
电压/电流
+12V～24VDC/300mA
LAN1接口类型
以太网网口（RJ45）
LAN1传输速度
10/100M自适应
LAN1通讯协议
MQTT/OPCUA
LAN1默认IP地址
192.168.1.230
LAN2接口类型
双端口交换机（RJ45）
LAN2传输速度
10/100M自适应
LAN2通讯协议
TCP/UDP/私有协议
LAN2默认IP地址
192.168.0.230
LAN2支持设备
发格网口数控系统
WEB浏览器访问
LAN1默认IP：192.168.1.230
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
EMC 2014/30/EU
CE认证
是
