WTGCNC-Brother-4G（兄弟机床采集网关4G版）

1)     浏览器输入网关IP，即可对网关进行参数配置；

2)    既支持与机床同网段采集，也支持与机床跨网段采集；

3)       机床采集点位支持自定义添加、一键批量添加、Excel表格导入添加；

4)       支持MQTT和OPCUA协议进行数据对接；

5)       支持MQTT主题自定义，推送格式可通过脚本自定义；

6)       采集频率支持自定义；

7)       支持日志查询；

8)       支持网络通讯诊断；

9)       支持离线数据本地存储与自动推送。

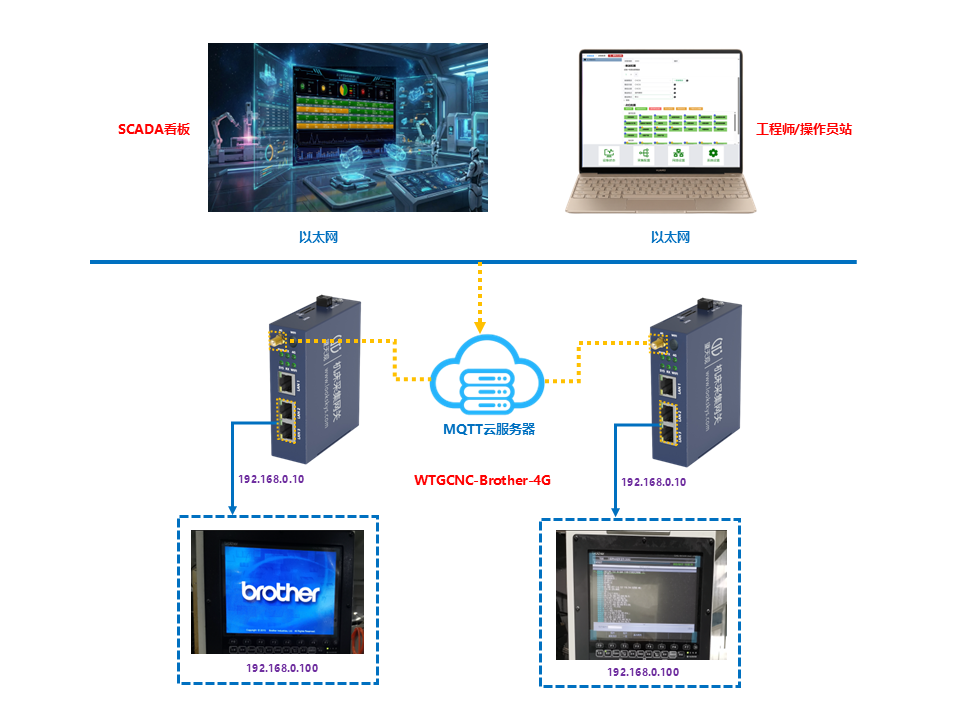

WTGCNC-Brother-4G（兄弟机床采集网关4G版），网关自身具备双网卡和4G无线网卡，4G无线网卡连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

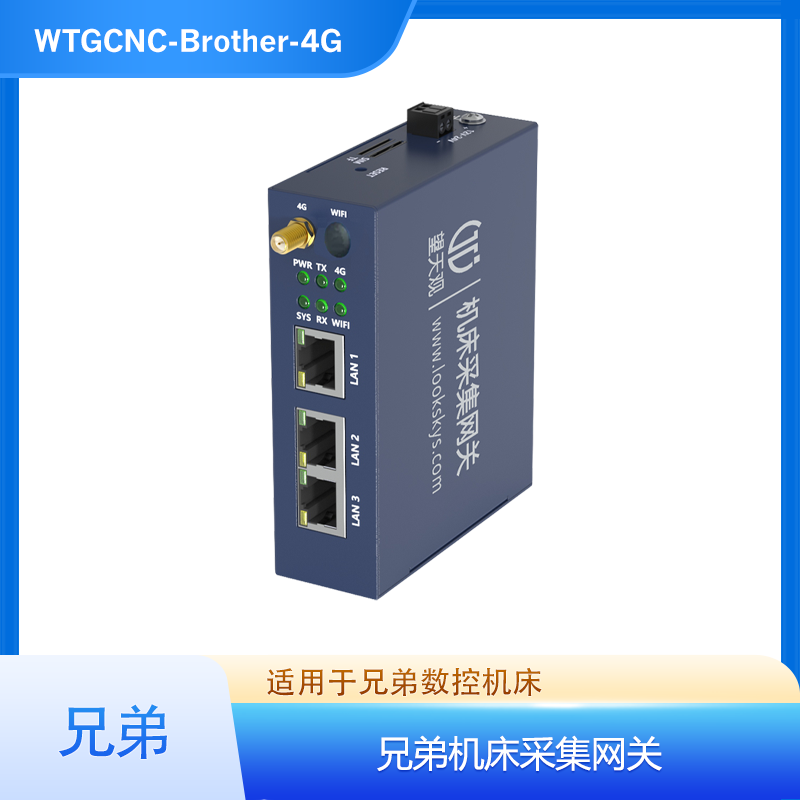

WTGCNC-Brother-4G（兄弟机床采集网关4G版），支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置兄弟机床采集4G网关。

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

WTGCNC-Brother-4G（兄弟机床采集网关4G版），主要应用于兄弟数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

  "datas": {

    "主程序名称": "O22",

    "主程序注释": "",

    "主轴倍率": 100,

    "主轴温度": 15,

    "主轴负载": 0,

    "主轴速度": 0,

    "刀具号": "0",

    "切割时间": 23624466,

    "剩余距离X": 0,

    "剩余距离Y": 0,

    "剩余距离Z": 0,

    "开机时间": 63862560,

    "当前产量": 12586,

    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

    "当前执行行号": "0",

    "当前程序名称": "O22",

    "当前程序注释": "",

    "总产量": 12586,

    "报警信息": "",

    "报警号": "",

    "报警类型": "",

    "机械坐标X": 0,

    "机械坐标Y": 0,

    "机械坐标Z": 0,

    "模式": "Reference",

    "目标产量": 0,

    "相对坐标X": -100.863,

    "相对坐标Y": 531.95,

    "相对坐标Z": -610,

    "程序状态": "RESET",

    "系统信息": "型号:Brother CNC-C00,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

    "绝对坐标X": -100.863,

    "绝对坐标Y": 531.95,

    "绝对坐标Z": -610,

    "设备逻辑状态": "2",

    "设定主轴速度": 0,

    "设定进给速度": 0,

    "轴温度X": 11,

    "轴温度Y": 11,

    "轴温度Z": 18,

    "轴负载X": 7,

    "轴负载Y": 7,

    "轴负载Z": 10,

    "运行时间": 31112170,

    "进给倍率": 0,

    "进给速度": 0

  },

  "sn": "CNC01",

  "time": 1765864916126

}

备注：
                    "设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"；兄弟 CNC-C00 / D00 / D2 系列网口通讯无需授权，可直接采集；4G 组网时请确认现场 4G 信号强度，并选择合适的物联网套餐以保证数据稳定上传。
