WTGCNC-Brother-W（兄弟机床采集网关WiFi版）
WTGCNC-Brother-W（兄弟机床采集网关WiFi版）
兄弟机床采集WiFi网关电源
兄弟机床采集网关WiFi天线
WTGCNC-Brother-W（兄弟机床采集网关WiFi版）MDC采集方案拓扑图

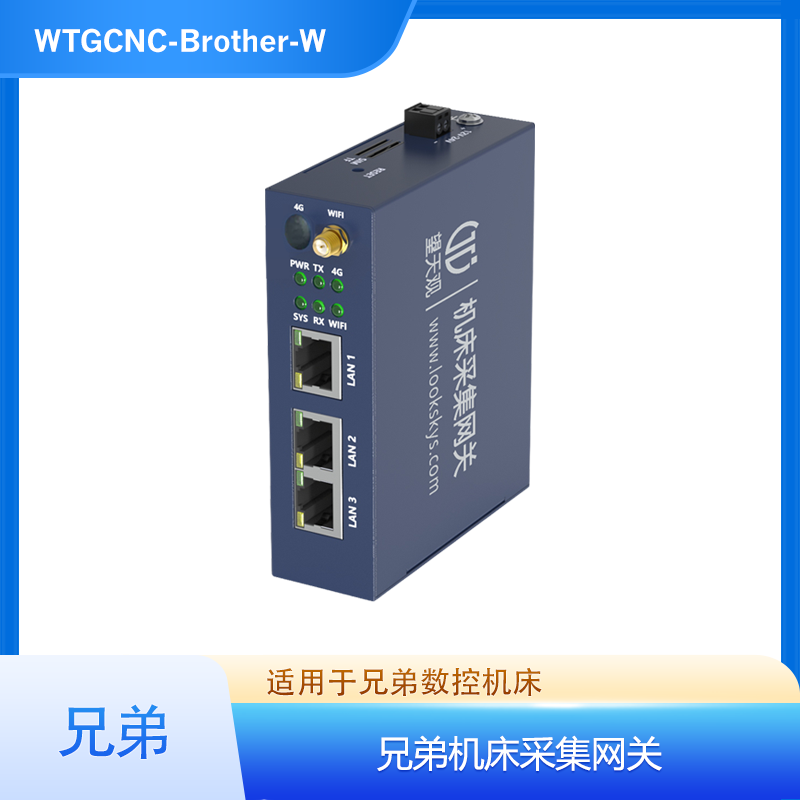

WTGCNC-Brother-W（兄弟机床采集网关WiFi版）

WTGCNC-Brother-W兄弟机床采集WiFi网关，主要应用于兄弟网口系列数控系统（CNC-C00、CNC-D00、CNC-D2、CNC-D00v(DB) 5AX五轴）的数据采集。网关具备双网卡和WiFi无线网卡，WiFi连接工厂网络，LAN2连接机床，支持同网段/跨网段采集，无需授权直接采集，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送。

标题： 兄弟机床采集网关WiFi版
型号： WTGCNC-Brother-W（兄弟机床采集网关WiFi版）
版本： WiFi版本
  • icon 支持兄弟所有网口系列数控系统采集
  • icon 既支持与机床同网段采集，也支持与机床跨网段采集
  • icon 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加
  • icon 支持MQTT和OPCUA协议进行数据对接
  • icon 支持离线数据本地存储与自动推送
01
 产品选型


WTGCNC-Brother-W  支持的数控系统

兄弟机床采集WiFi网关，WTGCNC-Brother-W，主要应用于兄弟网口系列数控系统的数据采集。

品牌数控系统型号产品型号备注（网口通讯）
兄弟
Brother		CNC-C00
（X1系列：搭载机型：SX1、MX1、MX3、F600X1、R450Z1等）		WTGCNC-Brother-W无需授权，直接采集
兄弟
Brother		CNC-D00
（D1系列：搭载机型：S300/500/700Xd1、M200/300Xd1、R450Xd1、W1000Xd1、H550Xd1、HU550Xd1、U500Xd1等）		WTGCNC-Brother-W无需授权，直接采集
兄弟
Brother		CNC-D00
（D2系列：搭载机型：S300Xd2/S500Xd2/S700Xd2、SBd2、S500Bd1等）		WTGCNC-Brother-W无需授权，直接采集
兄弟
Brother		CNC-D00v(DB)
（5AX五轴：搭载机型：S300/500/700Xd1-5AX、M200/300Xd1-5AX等）		WTGCNC-Brother-W无需授权，直接采集
02
 特殊功能

WTGCNC-Brother-W 支持MQTT/OPCUA协议推送

1)     浏览器输入网关IP，即可对网关进行参数配置；

2)    既支持与机床同网段采集，也支持与机床跨网段采集；

3)       机床采集点位支持自定义添加、一键批量添加、Excel表格导入添加；

4)       支持MQTT和OPCUA协议进行数据对接；

5)       支持MQTT主题自定义，推送格式可通过脚本自定义；

6)       采集频率支持自定义；

7)       支持日志查询；

8)       支持网络通讯诊断；

9)       支持离线数据本地存储与自动推送。

03
 典型组网应用

WTGCNC-Brother-W 典型组网应用（WiFi 无线组网）

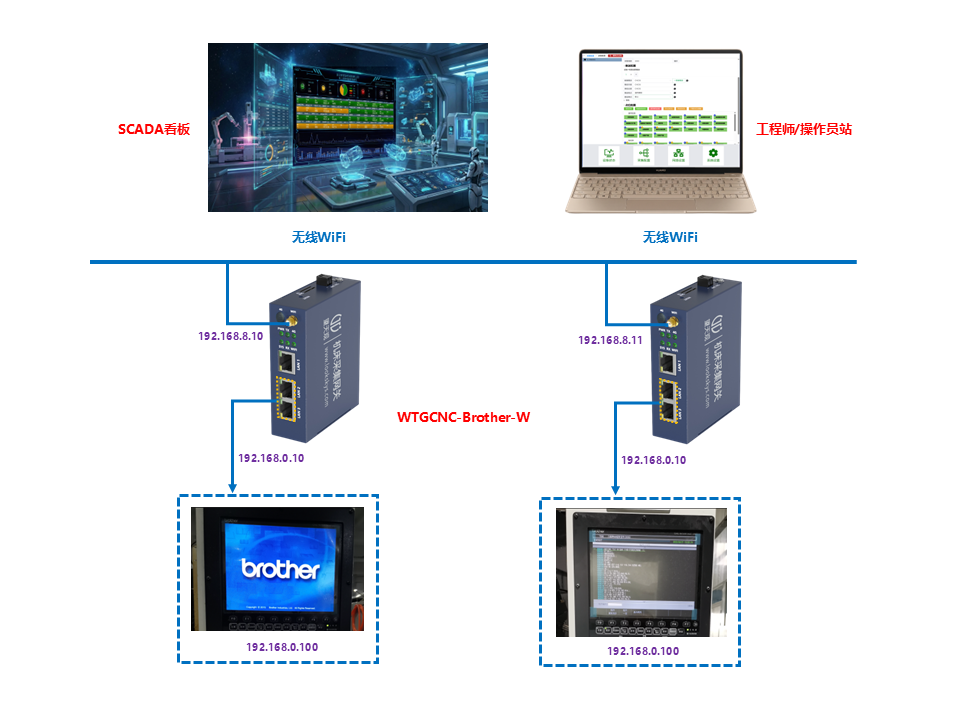

兄弟机床采集WiFi网关，WTGCNC-Brother-W，网关自身具备双网卡和WiFi无线网卡，WiFi无线网卡连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

WTGCNC-Brother-W（兄弟机床采集WiFi网关）MDC采集方案拓扑图

04
 安装设置

谷歌浏览器输入网关IP地址对网关进行配置

兄弟机床采集WiFi网关，WTGCNC-Brother-W，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-Brother-W（兄弟机床采集WiFi网关）接线使用方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置兄弟机床采集WiFi网关。

WTGCNC-Brother-W（兄弟机床采集WiFi网关）组网采集方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

05
 支持采集的数据点位

WTGCNC-Brother-W 支持采集的数据点位

兄弟机床采集WiFi网关，WTGCNC-Brother-W，主要应用于兄弟数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

  "datas": {

    "主程序名称": "O22",

    "主程序注释": "",

    "主轴倍率": 100,

    "主轴温度": 15,

    "主轴负载": 0,

    "主轴速度": 0,

    "刀具号": "0",

    "切割时间": 23624466,

    "剩余距离X": 0,

    "剩余距离Y": 0,

    "剩余距离Z": 0,

    "开机时间": 63862560,

    "当前产量": 12586,

    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

    "当前执行行号": "0",

    "当前程序名称": "O22",

    "当前程序注释": "",

    "总产量": 12586,

    "报警信息": "",

    "报警号": "",

    "报警类型": "",

    "机械坐标X": 0,

    "机械坐标Y": 0,

    "机械坐标Z": 0,

    "模式": "Reference",

    "目标产量": 0,

    "相对坐标X": -100.863,

    "相对坐标Y": 531.95,

    "相对坐标Z": -610,

    "程序状态": "RESET",

    "系统信息": "型号:Brother CNC-C00,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

    "绝对坐标X": -100.863,

    "绝对坐标Y": 531.95,

    "绝对坐标Z": -610,

    "设备逻辑状态": "2",

    "设定主轴速度": 0,

    "设定进给速度": 0,

    "轴温度X": 11,

    "轴温度Y": 11,

    "轴温度Z": 18,

    "轴负载X": 7,

    "轴负载Y": 7,

    "轴负载Z": 10,

    "运行时间": 31112170,

    "进给倍率": 0,

    "进给速度": 0

  },

  "sn": "CNC01",

  "time": 1765864916126

}


备注：
                    "设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"；兄弟 CNC-C00 / D00 / D2 系列网口通讯无需授权，可直接采集；WiFi 无线组网时请确保工厂 WiFi 信号覆盖稳定，并做好无线网络安全配置。

06
 常见问题

WTGCNC-Brother-W  常见问题解答

Q1：WTGCNC-Brother-W 支持哪些兄弟数控系统？
                   A：支持兄弟 Brother CNC-C00（X1系列）、CNC-D00（D1系列）、CNC-D00（D2系列）、CNC-D00v(DB)（5AX五轴）等网口系列数控系统。

Q2：WTGCNC-Brother-W 是否需要授权？
                   A：不需要。兄弟网口系列数控系统无需授权，网关可直接采集。

Q3：WTGCNC-Brother-W 的联网方式和 WTGCNC-Brother-NET 有什么区别？
                   A：WTGCNC-Brother-W 在双网卡基础上增加了 WiFi 无线网卡，WiFi 无线网卡连接工厂网络，LAN2 连接机床，适用于不便布设有线网络的车间；WTGCNC-Brother-NET 则采用纯有线双网卡方案。

Q4：WTGCNC-Brother-W 支持同网段和跨网段采集吗？
                   A：支持。网关既支持与机床同网段采集，也支持与机床跨网段采集。

Q5：WTGCNC-Brother-W 支持哪些数据推送协议？
                   A：支持 MQTT 和 OPCUA 协议进行数据对接，MQTT 主题可自定义，推送格式可通过脚本自定义。

Q6：WTGCNC-Brother-W 默认IP地址是多少？
                   A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q7：WTGCNC-Brother-W 采集哪些数据点位？
                   A：支持采集主程序名称/注释、主轴倍率/温度/负载/速度、刀具号、切割时间、剩余距离 X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标 X/Y/Z、模式、目标产量、相对坐标 X/Y/Z、程序状态、系统信息、绝对坐标 X/Y/Z、设备逻辑状态、设定主轴速度/进给速度、轴温度 X/Y/Z、轴负载 X/Y/Z、运行时间、进给倍率、进给速度等。

Q8：WTGCNC-Brother-W 硬件支持哪些功能？
                   A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

Q9：设备逻辑状态取值含义是什么？
                   A："1"="运行"，"2"="待机"，"3"="报警"，"4"="离线"。

07
 产品选型对比

WTGCNC 兄弟机床网关型号对比
对比项WTGCNC-Brother-WWTGCNC-Brother-NET备注
适用系统兄弟 CNC-C00 / D00 / D2 / D00v(DB) 5AX兄弟 CNC-C00 / D00 / D2 / D00v(DB) 5AX两款适用系统相同
联网方式双网卡 + WiFi 无线网卡双网卡有线以太网W 版多 WiFi 无线联网能力
授权要求无需授权，直接采集无需授权，直接采集兄弟网口系列均无需授权
数据推送MQTT/OPCUAMQTT/OPCUA均支持 MQTT 主题自定义
默认IPLAN1/2/3 见详情LAN1/2/3 见详情修改网卡IP后需重启网关
适用场景不便布线的车间、无线 MDC 采集有线组网、DNC 联网、FMS 柔性产线按现场网络条件选型
产品名称
兄弟机床采集网关WiFi版
产品型号
WTGCNC-Brother-W
产品版本
WiFi版本
联网方式可选
以太网/WIFI/4G/5G
电压/电流
+12V～24VDC/300mA
产品尺寸
100.0×82.0×30.0（长×宽×高：mm)
产品重量
100g
安装方式
导轨安装
LAN1接口类型
以太网网口（RJ45）
LAN1传输速度
10/100M自适应
LAN1通讯协议
MQTT/OPCUA
LAN1默认IP地址
192.168.1.230
LAN2接口类型
双端口交换机（RJ45）
LAN2传输速度
10/100M自适应
LAN2通讯协议
TCP/UDP/私有协议
LAN2默认IP地址
192.168.0.230
LAN2支持设备
适配 Brother CNC-C00、D00、D2、五轴 DB 全系列数控系统
WEB浏览器访问
LAN1默认IP：192.168.1.230
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
EMC 2014/30/EU
CE认证
是
