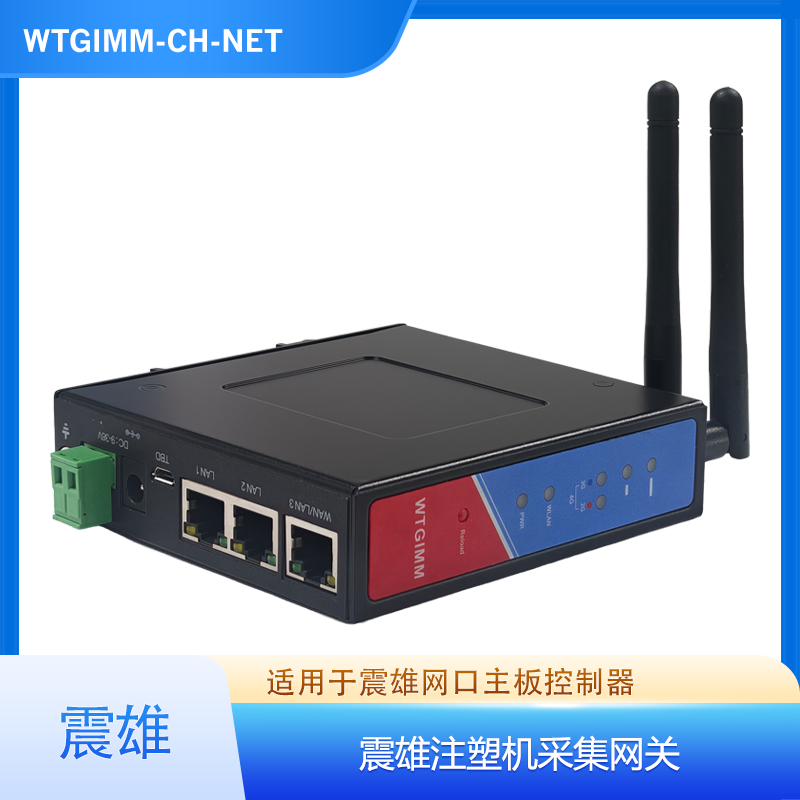

WTGIMM-CH-NET 是望天观面向注塑工厂的注塑机数据采集网关（也称注塑机网关、注塑机数采网关、注塑机采集工业网关），专门用于采用震雄/震德控制系统的注塑机联网数据采集。网关通过网线接入注塑机主板以太网口进行协议采集，可获取生产过程数据、实时运行状态、工艺参数与报警记录，适用于注塑机联网、注塑机 IoT、设备数据入库、MES/SCADA 对接和注塑车间数字化改造项目。
注塑机机型众多，但注塑机数据采集方式由机器实际使用的控制系统决定，而不是整机品牌：同一整机品牌不同年份、不同档次的机型，控制器可能完全不同。选型时请以控制器（主板）型号为准。
震雄/震德网口注塑机采集网关，WTGIMM-CH-NET，主要应用于震雄/震德网口UA主板注塑机采集。
| 品牌 | 控制器型号 | 产品型号 | 备注 |
| 震雄/震德 | 震雄/震德 UA | WTGIMM-CH-NET | 需确认 UA 协议授权 |
补充：联网方式与选购说明
| 项目 | 说明 | 备注 |
| 联网方式 | 以太网 + WiFi | 既支持以太网组网，又支持 WiFi 组网 |
| 选购版本 | WTGIMM-CH-NET4G | 另支持 4G 版选购 |
| 采集方式 | 协议采集全部数据 | 支持 MQTT / OPCUA / Modbus 协议 |
注塑机整机品牌与控制系统的关系
注塑机整机品牌众多——海天、伊之密、力劲、博创、富强鑫、泰瑞、震雄、佳明、双马、申达、海雄、海达、丰铁等，但采集方案由机器实际使用的控制系统决定。以海天为例，常见控制系统包括弘讯 5530/5531/TECH580、弘讯 AK/TECH 串口系统、KEBA 等，需按屏幕和控制器型号确认对应的网关型号。现场多为弘讯、盟立、宝捷信等通用控制系统，可按实际控制器型号选择对应的 WTGIMM 网关。
判断方法很简单：拍下注塑机控制器屏幕和电柜内控制器的照片，即可确认控制系统型号和对应的 WTGIMM 采集网关型号——无论整机是哪个品牌，都统一输出标准 MQTT / OPCUA / ModbusTCP 数据。
望天观 WTGIMM 系列注塑机网关已适配弘讯、盟立、宝捷信等主流注塑机控制系统，覆盖网口与串口两类接口。下表为全系列适配对照，可按注塑机控制器型号快速定位所需网关型号：
| 控制器品牌 | 接口类型 | 产品型号 | 支持的主板型号 | 备注 |
| 震雄/震德 | 网口 | WTGIMM-CH-NET | 震雄/震德 UA | 本产品，以太网+WiFi，另支持4G版选购 |
| 弘讯 | 网口 | WTGIMM-TECH-NET | 5530/5531/TECH580（含双色、双色立式、三色、三色立式）；iTECH5610/iTECH5630；ITECH；弘讯ua；弘讯ua双色 | 以太网+WiFi，另支持4G版选购 |
| 串口 | WTGIMM-TECH-COM | AK380；AK580；AK668/TECH1/TECH2/PILOT3；TECH2S金鹰；双色AK668/TECH1/TECH2；双色立式AK668/TECH1/TECH2；CP6K/CP7K；弘讯ua | 无需开通授权，网关内部已集成采集点位地址 |
| 盟立 | 网口 | WTGIMM-ML-NET | MH9118；MH9118/v2；MH9118/v3 tcp；9418；9418富强鑫；MK300/380/500/580；MX1中台；MX1；双色MX1；伊之密MS | 以太网+WiFi，另支持4G版选购 |
| 宝捷信 | 网口 | WTGIMM-PCS-NET | 宝捷信OPC UA；GM200/GM220/GM250；GM210/GM230/GM260；GM820/GM850 | 需开通 OPC UA 授权 |
| 串口 | WTGIMM-PCS-COM | MS300；PS360AM/PS560AM；MS500/MS700；PS660AM；PS660BM；PS800AM；PS860AM；PS960AM；MC1200；ML300；MK100 | 以太网+WiFi，另支持4G版选购 |
1) 免安装软件，浏览器即可配置：谷歌浏览器输入网关 IP，即可对网关进行参数配置，无需在电脑上安装专用配置软件，现场调试和后期维护都很方便
2) 以太网与 WiFi 双模组网：既支持以太网组网，又支持 WiFi 组网，可适应注塑车间不同的网络条件；另可选购 4G 版本（WTGIMM-CH-NET4G）满足无网络覆盖场景
3) 点表名称自由定义，数据可预览：支持点表名称自由定义和采集数据预览，可将采集变量重命名为 MES 所需的变量名，无需修改上层应用代码
4) MQTT / OPCUA / ModbusTCP Server 三种北向协议：北向协议支持 MQTT、OPCUA、ModbusTCP Server 协议对接，可直接对接 MES、SCADA、云平台、时序数据库及各类工业互联网平台
5) MQTT 主题与推送格式可自定义：支持 MQTT 主题自定义，推送的 JSON 数据格式可通过脚本自定义，灵活匹配不同平台的数据接入规范
6) 日志查询与日志管理：支持日志查询和日志管理，便于现场排查采集异常、追溯数据推送情况
7) 网络通讯诊断：支持网络通讯诊断，快速定位网关与注塑机主板、与上位平台之间的通讯故障，缩短停机排查时间
震雄/震德网口注塑机采集网关，WTGIMM-CH-NET，主要应用于震雄/震德网口UA主板注塑机采集，LAN口（LAN1和LAN2为交换机口）直接连接注塑机主板和触摸屏，WAN口连接公司网络或调试笔记本，见下图：
典型应用场景
本网关适用于震雄/震德等品牌注塑机的联网数据采集，广泛应用于汽车零部件、家电、日用品、医疗耗材、包装、3C 电子等注塑车间的数字化改造项目。通过采集模数、周期时间、生产状态、警报状态、温度、压力、位置等核心工艺参数，实现注塑机群的产能统计、OEE 分析、工艺监控与质量追溯，同时支持 MES、ERP 等上位系统的数据对接。
谷歌浏览器输入网关IP地址对网关进行配置
震雄/震德网口注塑机采集网关，WTGIMM-CH-NET，支持导轨安装，DC 12V-24V 宽电压输入，Reload一键恢复默认IP访问。笔记本连接网关WAN（LAN3独立网卡）网口，浏览器输入网关默认IP（192.168.1.233，账号admin，密码admin123）即可以访问和配置震雄/震德注塑机采集网关。
震雄/震德网口注塑机采集网关，WTGIMM-CH-NET，网关出厂时会根据实际需要采集的主板控制器型号，标配对应的通讯线，以震雄/震德 UA为接线案例，见下图：
建议：接线时将注塑机关机后操作。
使用与运维提示
1) 重启应用与重启系统：修改控制器类型或变量配置后，在“程序更新”页面点一次重启应用即可生效；重启系统等同于断电重启，三网口网关串联采集弘讯 PILOT、盟立 9118 等控制器时，生产过程中请勿使用，否则会导致注塑机通信报警
2) 断点续传：网络波动导致无法及时推送时，数据先缓存在网关本地，网络恢复后自动补推，缓存长度可在变量管理“推送参数”中调整
3) 推送节奏：实时数据默认 20s 定时推送，过程数据每生产一模推送一条，工艺数据在设定值变化时推送当前全量
WTGIMM-CH-NET 网关支持采集的数据点表震雄/震德网口注塑机采集网关，WTGIMM-CH-NET，主要应用于震雄/震德网口UA主板注塑机采集。网关按主题采集注塑机的生产过程数据、实时状态与工艺参数，推送的核心参数以及JSON数据格式如下：
采集数据分类
| 数据类别 | 采集内容 | 典型应用场景 |
| 过程数据（SPC） | 模数、周期时间、转保压时间、射出保压时间、储料时间、取出时间 | 稼动率统计、产能统计、CPK 品质追溯 |
| 实时状态 | 生产状态、警报状态、运行模式、开模位置 | 设备状态监控、停机原因分析、OEE 分析 |
| 温度与工艺参数 | 生产温度 1-7 段、生产油温，及各段压力、速度、位置设定值 | 工艺监控、调机记录、工艺防呆 |
{
"datas": {
"生产状态": 1,
"警报状态": 0,
"模式": 1,
"模数": 1250,
"周期时间": 28.50,
"转保压时间": 2.50,
"射出保压时间": 3.20,
"储料时间": 8.60,
"取出时间": 4.80,
"开模位置": 320.5,
"生产温度1": 220,
"生产温度2": 225,
"生产温度3": 230,
"生产油温": 45
},
"sn": "CH01",
"time": 1765864916126
}
备注："生产状态" 1=待机、2=生产；"警报状态" 0=正常、非0=报警；运行模式 0=手动、1=半自动、2=电眼自动、3=时间自动、4=调模；具体可采集点位以注塑机主板开放的接口及实际配置为准。警报推送目前支持弘讯 AK/TECH 系列与盟立 9118，科强仅支持采集报警 ID，其余品牌以主板实际开放的报警接口为准。
网关支持采集的数据点表
震雄/震德网口注塑机采集网关支持所有核心参数的全功能采集，根据不同的主板控制器型号，网关内置了对应的点位模板，可在网关“变量管理”中导出CSV文件格式查看：
也可在官网对应产品描述的“相关下载”中下载后查看：
Q1：WTGIMM-CH-NET 支持哪些震雄/震德注塑机主板型号？
A：支持震雄/震德 UA。具体主板型号与软件版本建议在项目实施前与技术支持确认。
Q2：WTGIMM-CH-NET 与 WTGIMM-PCS-COM 有什么区别？
A：WTGIMM-CH-NET 为网口版，通过网线接入注塑机主板以太网口进行采集；WTGIMM-PCS-COM 为串口版，通过通讯线接入主板串口。两者均为以太网+WiFi 联网，支持 MQTT/OPCUA/Modbus 协议，选型取决于注塑机主板提供的接口类型。
Q3：WTGIMM-CH-NET 支持哪些组网方式？
A：网关 LAN 口（LAN1 和 LAN2 为交换机口）直接连接注塑机主板和触摸屏，WAN 口（LAN3 独立网卡）连接公司网络或调试笔记本。网关既支持以太网组网，也支持 WiFi 组网，另可选购 4G 版本（WTGIMM-CH-NET4G）。
Q4：WTGIMM-CH-NET 默认IP地址和登录账号是什么？
A：网关默认 IP 为 192.168.1.233（WAN/LAN3 口），登录账号 admin，密码 admin123。笔记本连接 WAN 口后，用谷歌浏览器输入该 IP 即可访问和配置网关。
Q5：WTGIMM-CH-NET 支持哪些数据对接协议？
A：北向协议支持 MQTT、OPCUA、ModbusTCP Server 协议对接；支持 MQTT 主题自定义，推送格式可通过脚本自定义，便于对接 MES、ERP 及各类工业互联网平台。
Q6：WTGIMM-CH-NET 能采集哪些数据点位？
A：支持采集模数、周期时间、生产状态、警报状态、模式、转保压时间、射出保压时间、储料时间、取出时间、开模位置、生产温度、生产油温等核心工艺参数，同时支持温度设定、注射/保压/储料/合模/开模/顶针等各段的压力、速度、位置、时间参数。
Q7：如何获取完整的数据点表？
A：网关内置了对应主板型号的点位模板，可在网关“变量管理”中导出 CSV 文件查看；也可在本产品页面的“相关下载”中下载点表文件。点表支持名称自由定义和采集数据预览。
Q8：WTGIMM-CH-NET 的硬件安装和供电有什么要求？
A：支持导轨安装，DC 12V-24V 宽电压输入，支持 Reload 一键恢复默认 IP 访问。出厂时会根据实际采集的主板控制器型号标配对应的通讯线；建议接线时将注塑机关机后操作。
Q9：注塑机网关和注塑机数据采集网关是一回事吗？
A：是同一类产品的不同叫法。现场常说的注塑机网关、注塑机数据采集网关、注塑机数采网关、注塑机采集工业网关，指的都是把注塑机控制器（弘讯、盟立、宝捷信等）的生产、工艺、状态、报警数据解析出来，标准化后通过 MQTT/OPCUA/ModbusTCP 上云或对接 MES/SCADA 的独立硬件。望天观 WTGIMM 系列即为注塑机专用采集网关，按控制器接口分为网口版（NET）与串口版（COM）。
Q10：注塑机联网需要改造注塑机吗？
A：大部分场景不需要改造注塑机。本网关通过网线接入注塑机主板以太网口进行协议直采，不改变注塑机原有电气结构和控制系统，也无需在注塑机上安装额外采集软件。仅建议在接线时将注塑机关机后操作，接好后开机即可正常生产。
Q11：注塑机网关支持哪些上层系统对接？
A：北向同时提供 MQTT、OPCUA 和 ModbusTCP Server 三种协议，可对接各类 MES 系统、SCADA 系统、云平台、时序数据库和自建数据中台。推送的 JSON 格式与 MQTT 主题均可通过脚本自定义，点表变量也可重命名，无需修改上层应用代码。
Q12：注塑机采集网关和通用工业网关有什么区别？
A：通用工业网关（如 Modbus、PLC 采集网关）面向标准协议设备，接入注塑机时往往要自己处理控制器私有协议、整理变量表和点位地址，二次开发量大且周期长。WTGIMM 属于注塑机专用采集网关，出厂即按主板型号内置了对应的点位模板（可在网关“变量管理”中导出查看），开箱即用，现场只需选择机型即可开始采集。
Q13：海天、伊之密、力劲等品牌的注塑机能采集吗？
A：能否采集取决于注塑机的控制系统而非整机品牌。震雄/震德 UA 控制系统选本产品 WTGIMM-CH-NET；弘讯主板选 WTGIMM-TECH-NET/TECH-COM，盟立选 WTGIMM-ML-NET，宝捷信选 WTGIMM-PCS-NET/PCS-COM。提供控制器屏幕和电柜铭牌照片即可确认方案。
Q14：如何确认我的注塑机该选哪款网关？
A：一看接口：主板带网口选 NET 版，主板只有串口选 COM 版；二看品牌与型号：震雄/震德 UA 选本产品 WTGIMM-CH-NET，弘讯选 WTGIMM-TECH-NET/TECH-COM，盟立选 WTGIMM-ML-NET，宝捷信选 WTGIMM-PCS-NET/PCS-COM；三看网络条件：默认以太网+WiFi，无网络覆盖场景可选购 4G 版本。
Q15：实施注塑机数据采集项目需要提供哪些信息？
A：建议提供注塑机品牌、控制器屏幕与铭牌照片、设备数量、现场网络条件和目标系统接口（MES/SCADA/平台），据此即可确认网关型号、接线方式、是否需要开通协议授权（如宝捷信网口需 OPC UA 授权）以及实施工期。
WTGIMM-CH-NET 震雄/震德注塑机网关选型对比| 对比项 | WTGIMM-CH-NET | WTGIMM-CH-COM |
| 控制器品牌 | 震雄/震德 | 震雄/震德 |
| 接口类型 | 网口（RJ-45 以太网） | 网口（RJ-45 以太网） |
| 支持主板型号 | 震雄/震德 UA | Ai01/Ai02/Ai11/Ai12；CPC03/CPC06/CPC07/CPC09；MPC6/MPC7；震雄 UA |
| 协议授权 | 无需开通授权 | 需确认 UA 协议授权 |
| 数据颗粒度 | 全部数据 | 全部数据 |
| 联网方式 | 以太网 + WiFi | 以太网 + WiFi |
| 数据推送 | MQTT / OPCUA / ModbusTCP Server | MQTT / OPCUA / ModbusTCP Server |
| 默认IP | WAN（LAN3）192.168.1.233 | WAN（LAN3）192.168.1.233 |
| 适用场景 | 采用震雄/震德控制系统的注塑机 | 采用弘讯网口主板的注塑机 |
同系列其他型号：WTGIMM-TECH-NET（弘讯网口）、WTGIMM-TECH-COM（弘讯串口）、WTGIMM-ML-NET（盟立网口）、WTGIMM-PCS-NET（宝捷信网口）、WTGIMM-PCS-COM（宝捷信串口）、WTGIMM-EST-COM（伊士通）、WTGIMM-KEBA-NET（科霸KEBA）。按注塑机实际使用的控制器型号选择对应网关，均可统一输出标准 MQTT/OPCUA/ModbusTCP 数据。
